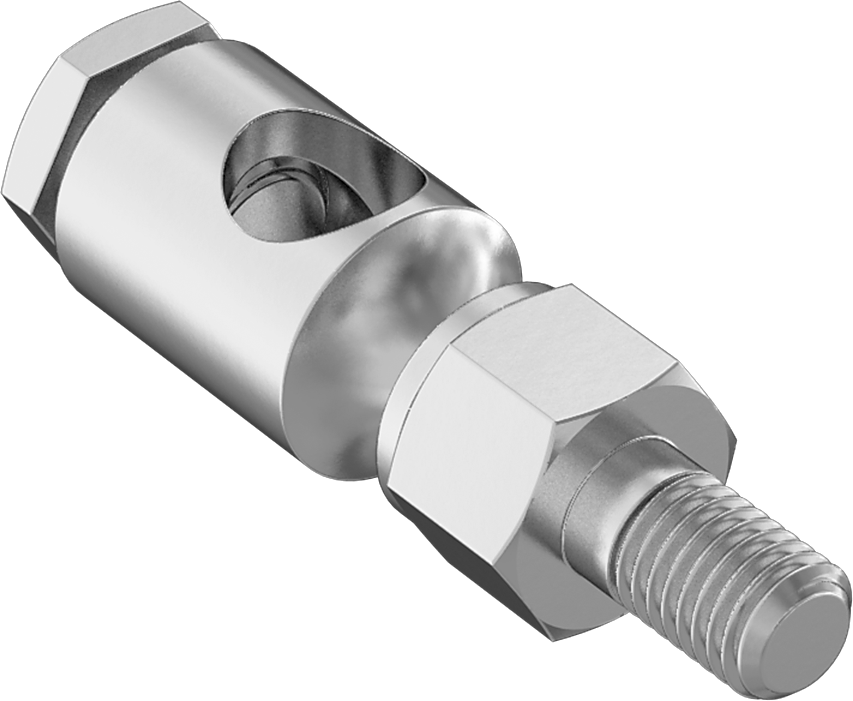

Top Mafsal Döner Mil Çubuk Ucu, Ayar Vidalı, Somun ve Pul
1/4" (0.64 cm)-28 Diş, 1-3/16" (3.02 cm) Merkez Uzunluğu
| Çubuk Ucu Tipi | Bilyeli Mafsal |
| İçerir | Ayar Vidası, Somun, Kilit Pul |
| Sap | |
| Diş Boyutu | 1/4"-280.64 cm |
| Merkez uzunluğu | 1 3/16"3.02 cm |
| Diş Uzunluğu | 5/16"0.79 cm |
| ID | 5/16"0.79 cm |
| ID Toleransı | -0.002" ila 0.005"0.01 cm / 0.01 cm |
| Toplam Çap | 1/2"1.27 cm |
| Bağlantı Çubuğu Dış Çapı için | 1/4", 5/16"0.64 cm / 0.79 cm |
| Maksimum Bilyalı Döner Eklem | 30° |
| Sıcaklık Aralığı | -60° F ila 250° F |
| Malzeme | Çinko Kaplı Karbon Çelik |
| Sap Diş Yönü | Sağ El |
| Disk Malzemesi | Buna-N |
| Yağlama | Gerekli |
| Yeniden Yağlama | Gerekli |
| Şaft Cinsiyeti | Erkek |
| Sap Diş Açma | Tam Dişli |
| Statik Radyal Yük Kapasitesi | Derecelendirilmemiştir |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 848330.8055 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Şaftın üst kısmında bir bilyeli mafsal bulunan bu çubuk uçları, göz kısmında değil gövdenin ortasından dönmektedir. Bunları, bağlantı çubuğunun uzunluğu boyunca hareket gerektiren doğrusal itme uygulamaları için kullanın. Kontrol mafsalları olarak da bilinen bu ürünler, hafif mekanik bileşenler arasında mükemmel bir dönme bağlantısı sağlarken, aşırı boşluğu sınırlar. Buna-N disk, titreşimi sönümler.
Somun — Ayar vidası, somun ve kilit rondelası bulunan çubuk uçları, daha fazla tutma gücü sağlamak için kendinden kilitlenen bir ayar vidasına ve kilit rondelası ile entegre bir somuna sahiptir.
Ayar Vidası—Ayar vidası, somun ve kilit rondelası bulunan çubuk uçları, ek tutma gücü için kendinden kilitlenen bir ayar vidasına ve kilit rondelası bulunan entegre somuna sahiptir.
Emniyet Pulları — Ayar vidası, somun ve emniyet pulu bulunan çubuk uçları, daha fazla tutma gücü sağlamak için kendinden kilitlenen bir ayar vidasına ve emniyet pulu içeren entegre bir somuna sahiptir.
