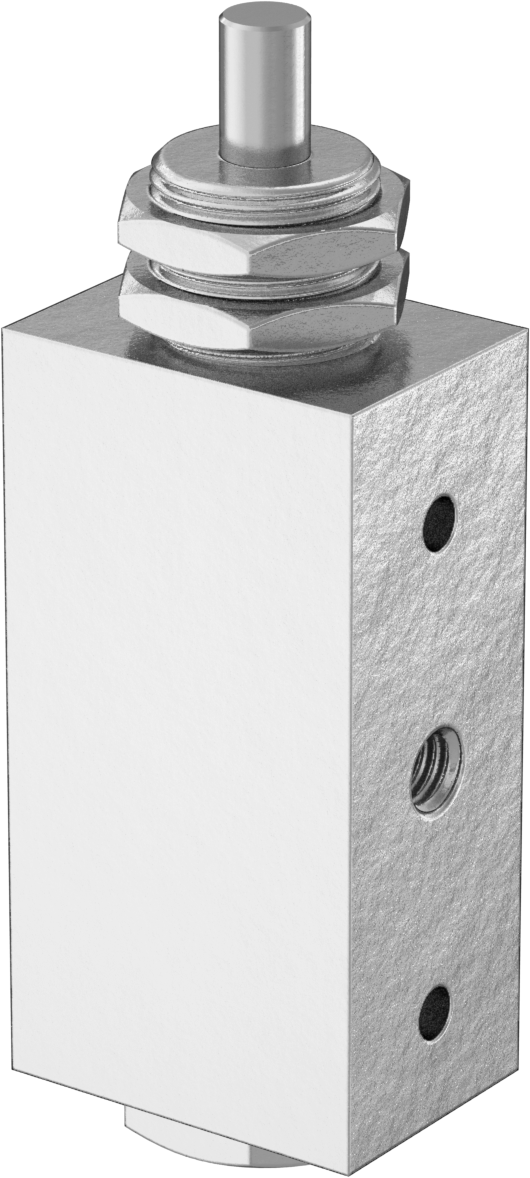

Hava Yön Kontrol Vanası, Yaylı Geri Dönüş Tetiklemesi ile
10-32 UNF Dişi, 5 scfm
₺6.422 Adet
61345K81
1'li paket
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 4-Way |

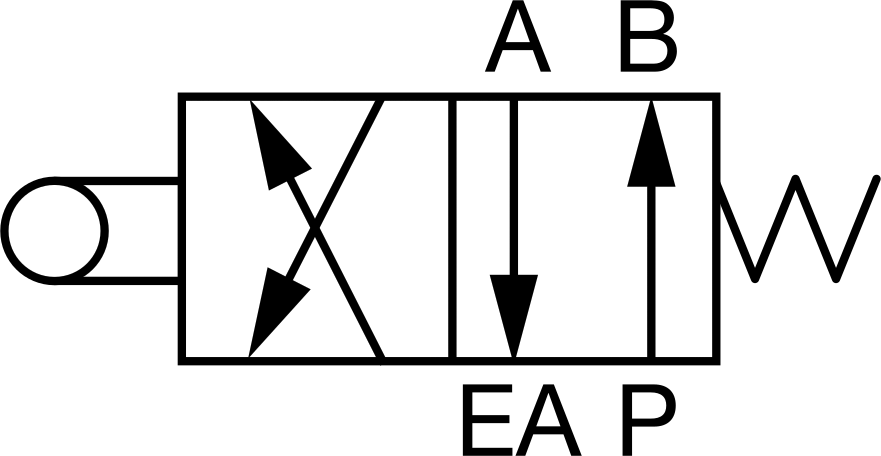

| Akış Şekli | 4/2 |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | Yay |
| Aktüatör Modeli | Piston |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 10-32 UNF |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 10-32 UNF |
| Çıkış Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 10 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.17 |
| Basınç Aralığı | 0-150 psi |
| Sıcaklık Aralığı | 40° F ila 230° F |
| Vakum Değeri | 28 in. Hg |
| Gövde Malzemesi | Pirinç |
| Toplam | |
| Uzunluk | 7/8"2.22 cm |
| Genişlik | 5/8"1.59 cm |
| Yükseklik | 2 1/2"6.35 cm |
| Montaj Türü | Panel Montajı |
| Panel Açıklığı İçin | |
| Çap | 1/2"1.27 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848120.0070 |
| ECCN | EAR99 |
4 yollu ve 4/2 valfler olarak da bilinen bu valfler, çift etkili bir silindiri uzatma ve geri çekme gibi iki eylem gerçekleştirir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Tahliye bağlantısı olmayan valfler, havayı atmosfere tahliye eder.
Yaylı geri dönüşlü vanalar, aktüatörü bıraktığınız anda orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
