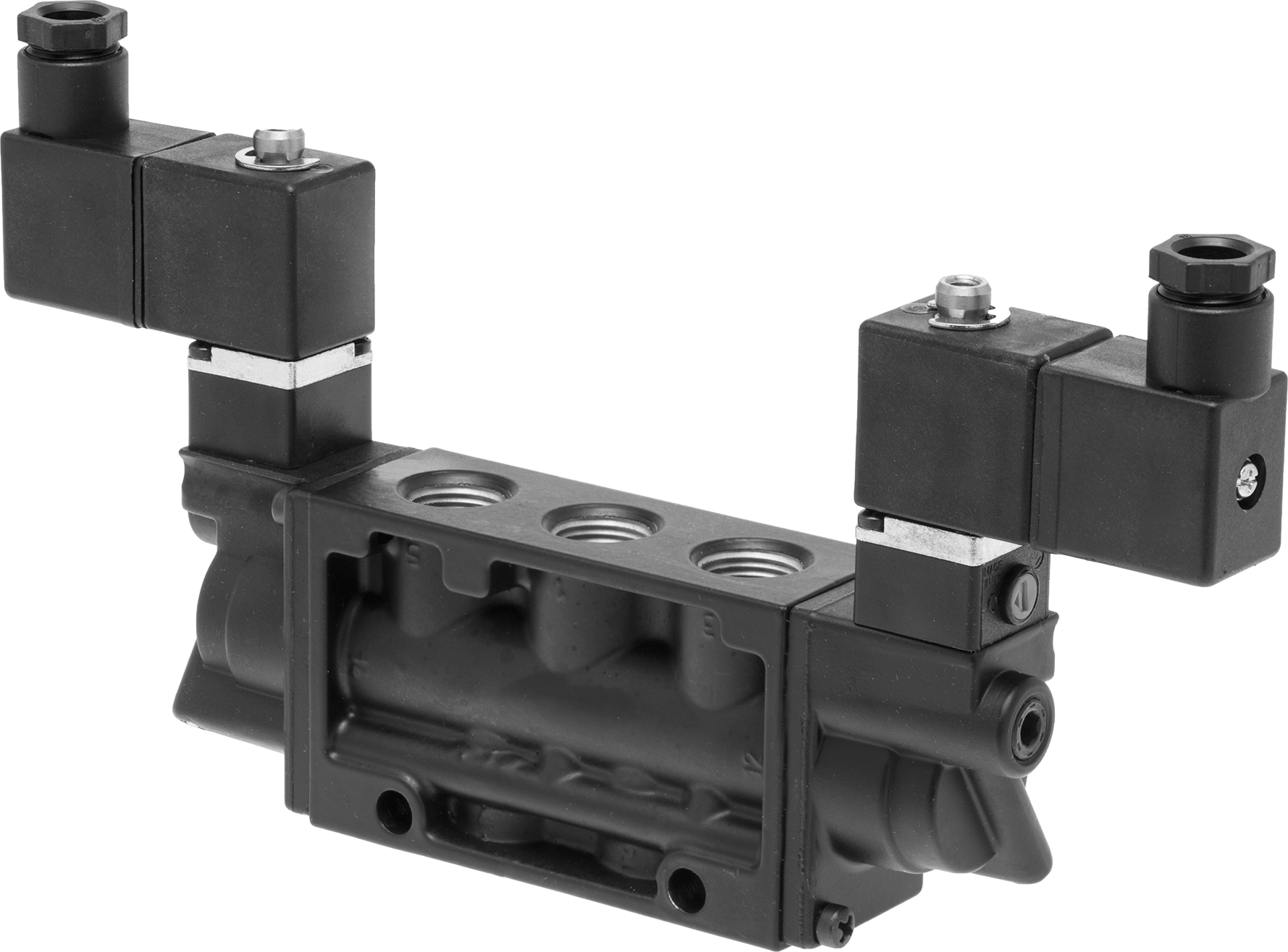

Hava Yön Kontrol Vanası, Elektrikli, Çift Solenoid
3/8 NPTF, 1,6 Cv
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/2 |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Elektrikli (Solenoid) |
| Solenoid Sayısı | Çift |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 3/8 NPTF |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 3/8 NPTF |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 3/8 NPTF |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 53.1 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 1.6 |
| Basınç Aralığı | 35-150 psi |
| Sıcaklık Aralığı | -20° F ila 120° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Solenoid Konektörleri |
| DIN Türü | BI |
| Gövde Malzemesi | Alüminyum |
| Toplam | |
| Uzunluk | 9 1/4"23.49 cm |
| Genişlik | 1 1/4"3.17 cm |
| Yükseklik | 5 1/4"13.33 cm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.26"0.66 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Özellikler | Manuel Geçiş |
| RoHS | RoHS 3 (2015/863/EU) muafiyet 6(c) ve 7(a) ile uyumlu - Bakır alaşımında kurşun ve yüksek erime noktalı lehimlerde kurşun |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0060 |
| ECCN | EAR99 |
Genellikle bir silindiri farklı hızlarda uzatmak ve geri çekmek için kullanılan bu valfler, iki hareket oluşturur ve iki egzoz portuna sahiptir; bu sayede her bir egzoz portuna bir akış kontrol valfi takarak her hareketin hızını kontrol edebilirsiniz. 4 yollu ve 5/2 valfler olarak da bilinen bu valfler, elektrik bağlantısına voltaj uygulandığında çalışır. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur.
Elektrikli (solenoid) geri dönüş tahrikli vanalar, voltaj ilk solenoidden ikinci solenoid'e aktarıldığında orijinal konumlarına geri döner.
NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
