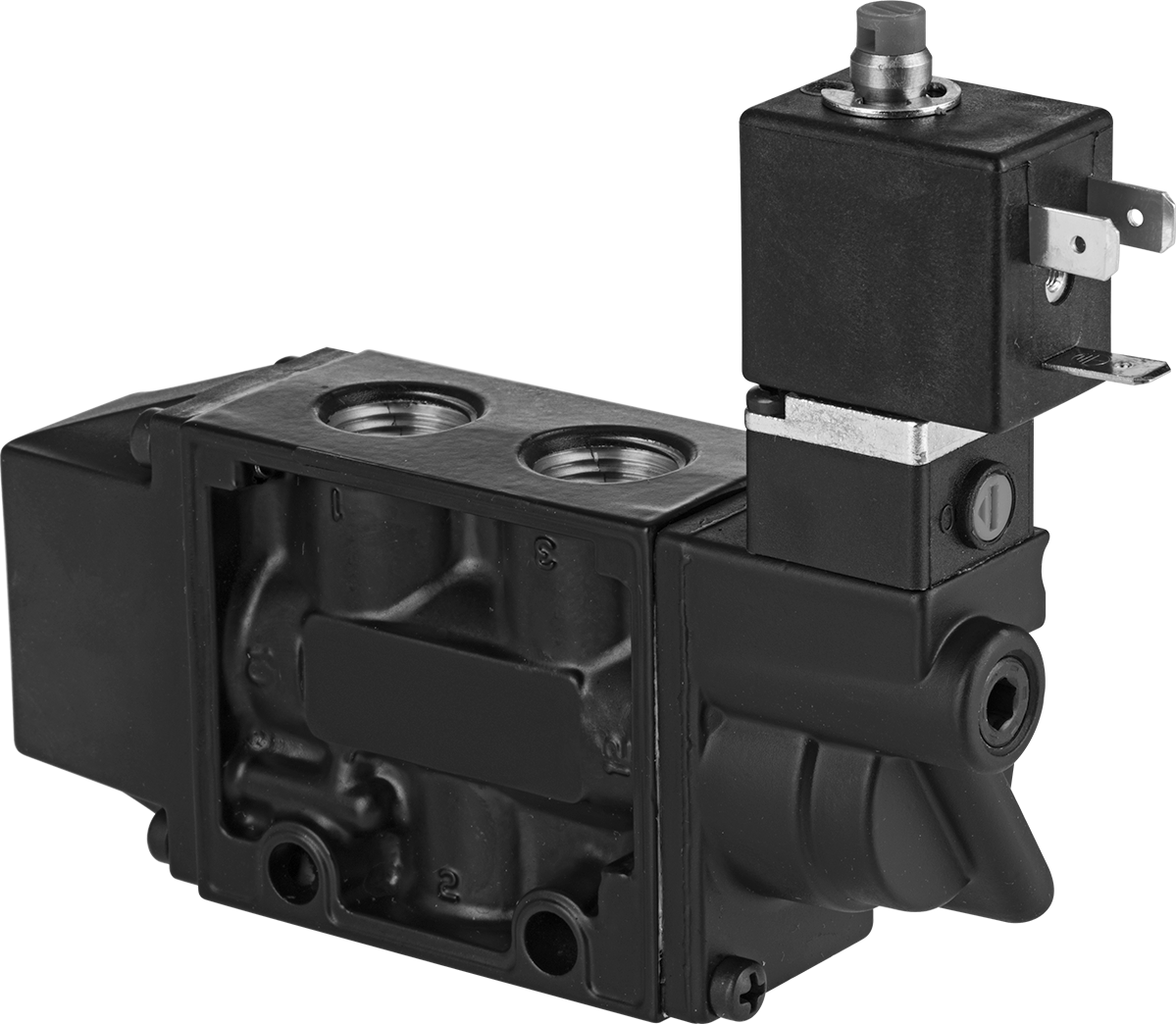

Hava Yön Kontrol Vanası, Elektrikli, Tek Solenoid
3/8 NPTF, 24V DC
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Yay |
| Solenoid Sayısı | Tekli |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 3/8 NPTF |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 3/8 NPTF |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 3/8 NPTF |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 53.1 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 1.7 |
| Basınç Aralığı | 35 ila 150 psi |
| Sıcaklık Aralığı | -20° F ila 120° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Güç Tüketimi | 6W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Solenoid Konektörleri |
| DIN Türü | BI |
| Gövde Malzemesi | Alüminyum |
| Toplam | |
| Uzunluk | 6 1/2"16.51 cm |
| Genişlik | 1 1/4"3.17 cm |
| Yükseklik | 4 3/4"12.06 cm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.26"0.66 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Özellikler | Manuel Geçiş |
| Gerilim | 24V DC |
| RoHS | RoHS 3 (2015/863/EU) muafiyet 6(c) ve 7(a) ile uyumlu - Bakır alaşımında kurşun ve yüksek erime noktalı lehimlerde kurşun |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0060 |
| ECCN | EAR99 |
| İlgili Ürünler | Yedek Solenoidler |
| Yedek Solenoid Konektörleri |
Bu vanalar, silindirin uzaması gibi tek bir hareket oluşturur. Çalıştırmak için elektrik bağlantısına voltaj uygulayın. 3 yollu ve 3/2 vanalar olarak da bilinen bu vanalar, havayı girişten ekipmanınıza yönlendirir ve geri dönüş havasını tahliye ederek hareket oluşturur. Kapalı konumda, sistemden havayı tahliye ederek ekipmanın sıfırlanmasını sağlar ve böylece hareketin tekrarlanabilmesini sağlar.
Normalde kapalı vanalar, çalıştırılana kadar hava akışını engeller.
Yaylı geri dönüş tahrikli vanalar, voltaj kesildiğinde orijinal konumlarına geri döner.
NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
