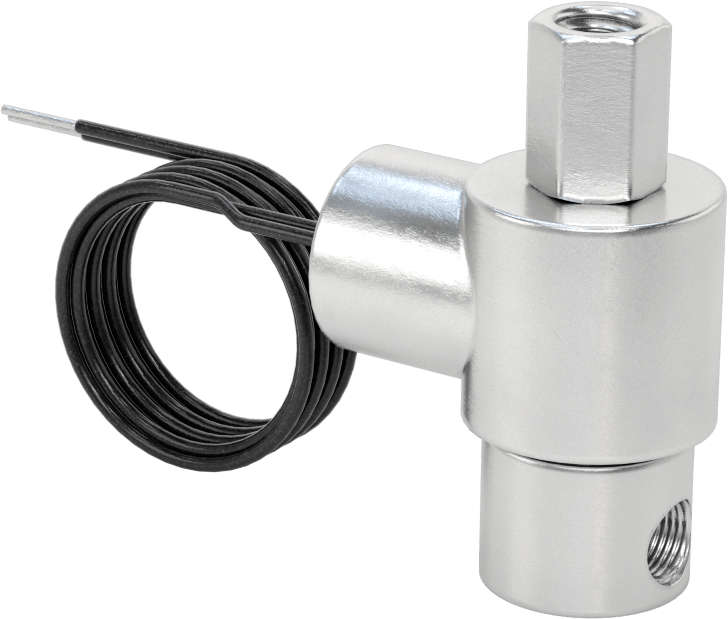

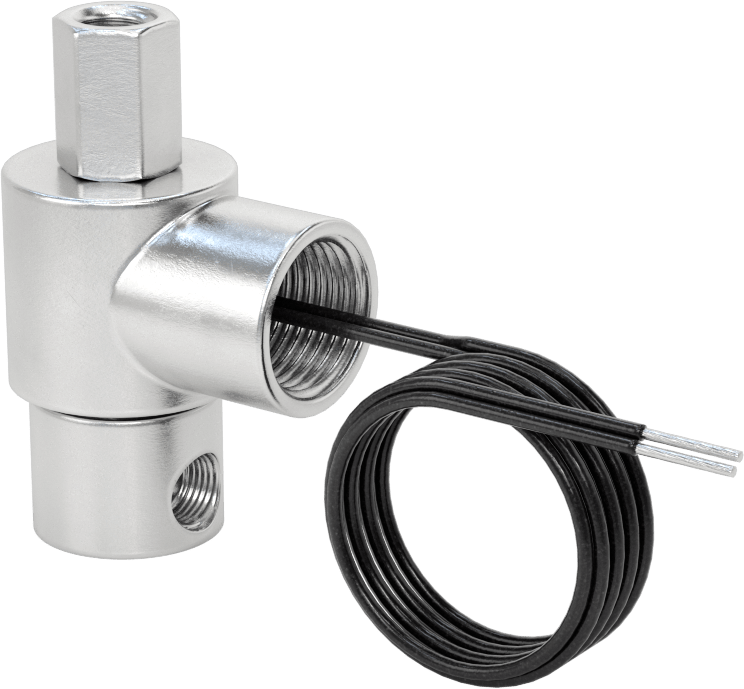

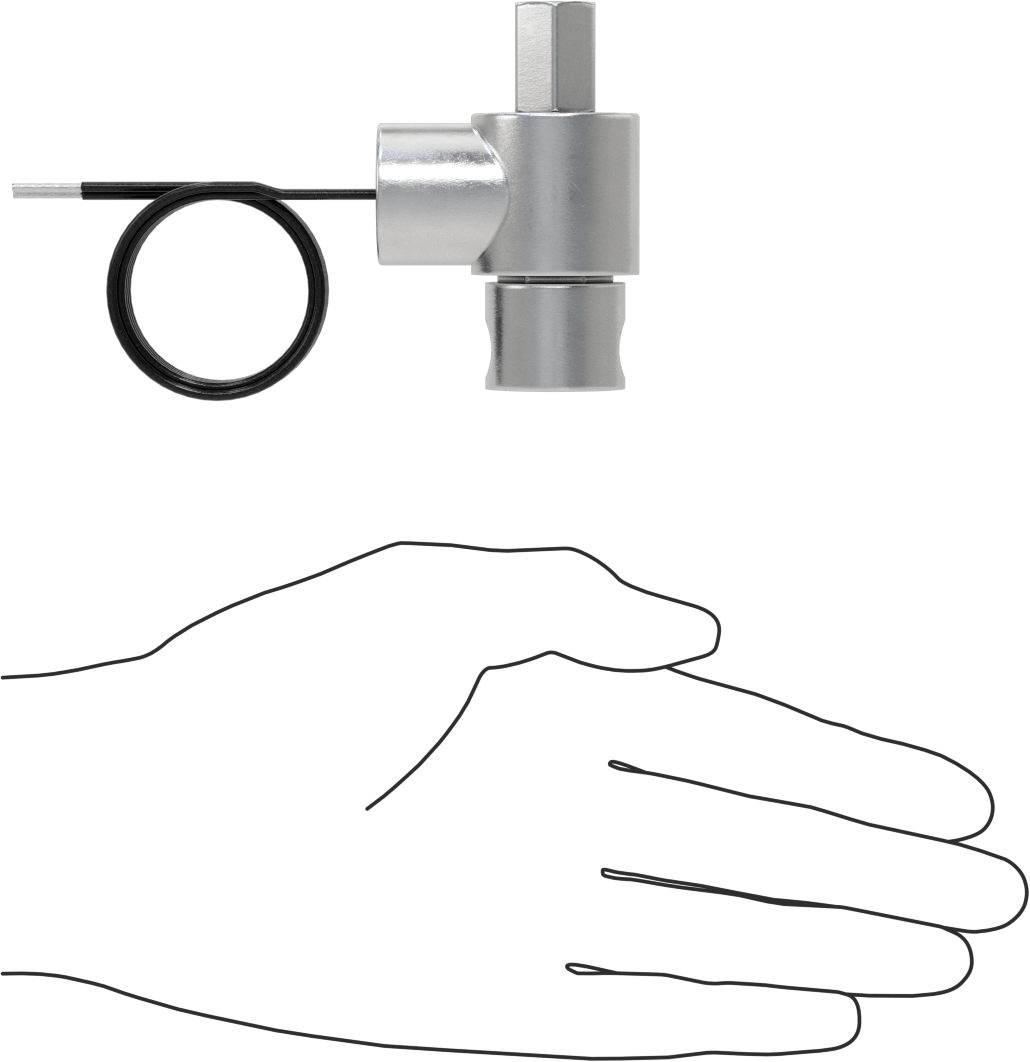

Elektrikli Hava Yön Kontrol Vanası, Açık/Kapalı, Tek Solenoid
1/8 NPT, 120V AC
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı, Normalde Açık |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Yay |
| Solenoid Sayısı | Tekli |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/8 NPT |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/8 NPT |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/8 NPT |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | Derecelendirilmemiştir |
| Akış Katsayısı (Cv) | 0.035 |
| Basınç Aralığı | 0 ila 120 psi |
| Sıcaklık Aralığı | Derecelendirilmemiştir |
| Vakum Değeri | Derecelendirilmemiştir |
| Güç Tüketimi | 7W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Tel Uçları |
| Elektrik Bağlantı Portu | Kablo Kanalı |
| Tel Çıkış Sayısı | 2 |
| Tel Ucu Uzunluğu | 16"40.64 cm |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Gövde Malzemesi | Alüminyum |
| Toplam | |
| Uzunluk | 1 3/4"4.44 cm |
| Genişlik | 1 1/4"3.17 cm |
| Yükseklik | 2 7/8"7.30 cm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.16"0.41 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Gerilim | 120V AC |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0060 |
| ECCN | EAR99 |
| İlgili Ürün | Yedek Solenoidler |
Bu vanalar, silindiri uzatmak gibi tek bir hareket gerçekleştirir. Çalıştırmak için elektrik bağlantısına voltaj uygulayın. 3 yollu ve 3/2 vanalar olarak da bilinen bu vanalar, hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Kapalı konumda, sistemden havayı tahliye ederek ekipmanın sıfırlanmasını sağlar ve böylece hareketin tekrarlanabilmesini sağlar. Hem normalde kapalı hem de normalde açık olan vanalar, hava akışını engellemek veya çalıştırılana kadar akışı sağlamak için monte edilebilir.
Yaylı geri dönüş tahrikli vanalar, voltaj kesildiğinde orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
