Çelik Bilyalı Yiv
4 Yiv, Yivli uç x Aşağı doğru basamaklı uç, 28 mm Çap
| Malzeme | 52100 Alaşımlı Çelik |
| Bileşen | Yiv |
| Uç Tipi | Yivli Uç × Aşağı Doğru Uç |
| Çap | 28 mm |
| Çap Toleransı | -0.021 mm ila 0 mm |
| Yiv | |
| Uzunluk | 300 mm |
| Adet | 4 |
| Uzunluk | 450 mm |
| Uzunluk Toleransı | -0.7874 mm ila 0.7874 mm |
| Kök Çapı | 24.8 mm |

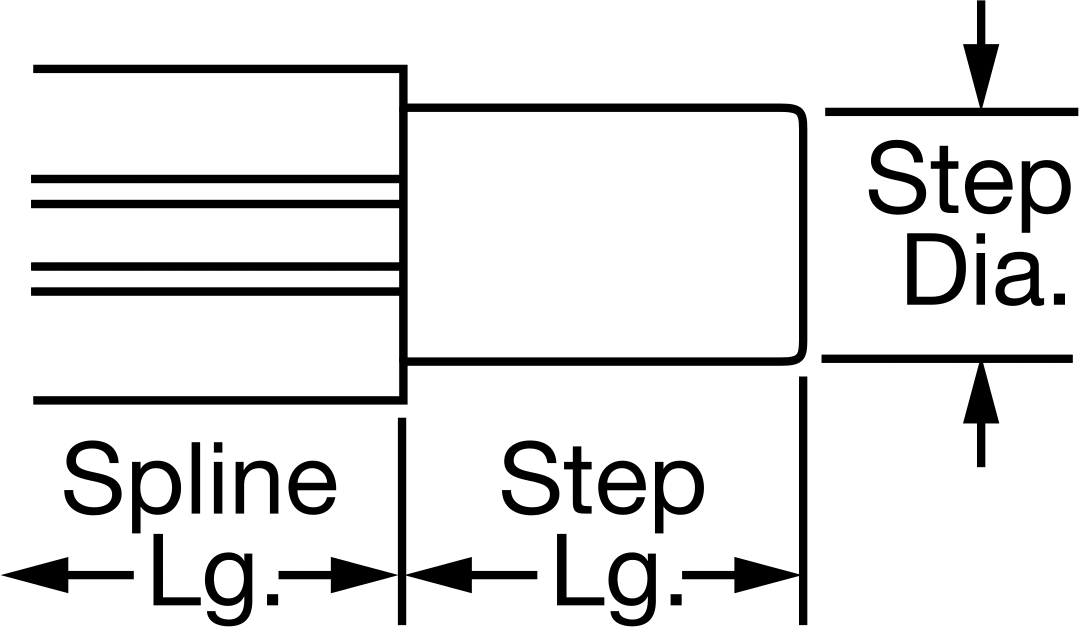

| Basamak | |
| Çap | 25 mm |
| Çap Toleransı | -0.021 mm ila 0 mm |
| Uzunluk | 150 mm |
| Kenar Tipi | Pahlı |
| Hareket için | Doğrusal ve Döner |
| Sertlik | Rockwell C60 |
| Sertlik Derecesi | Ekstra Sert |
| Isıl İşlem | Sertleştirilmiş |
| Düzlük Toleransı | Derecelendirilmemiştir |
| Yüzey Pürüzsüzlüğü | 16 μin |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848310.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

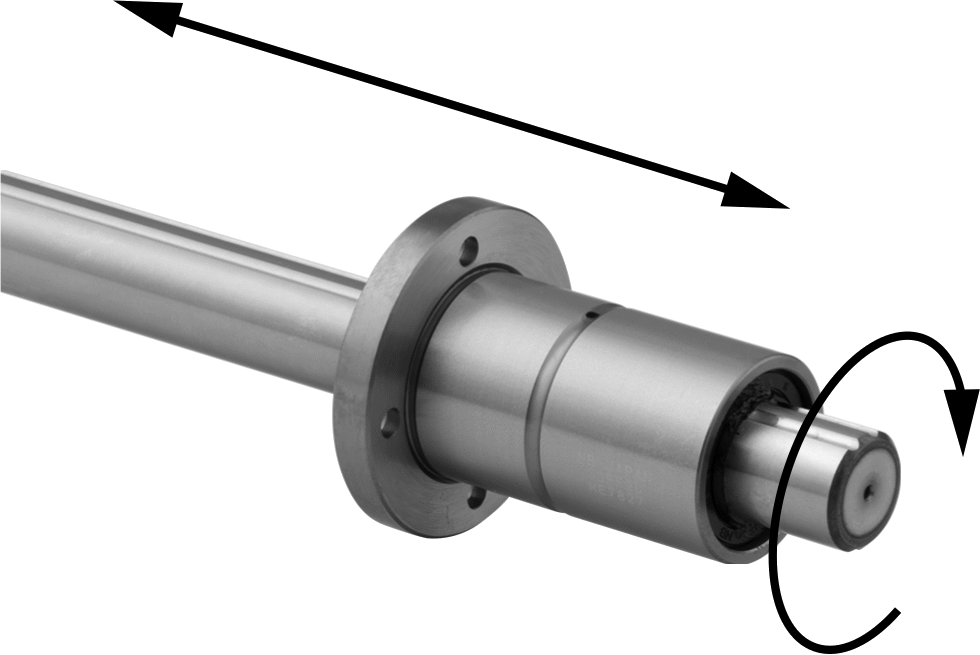

Montaj delikleri bulunan bir flanş, bu rulmanlara yük takmayı kolaylaştırır. Bunları bilyalı spline'larla birleştirerek, robotlar ve karmaşık, hızlı hareketler gerektiren diğer uygulamalar için kompakt bir doğrusal ve döner hareket sistemi oluşturun. Bu rulmanlar, bilyalı spline'lar boyunca yüksek hızlarda bile sorunsuz ve hassas bir şekilde hareket ederken, bilyalı spline üzerindeki oluklar döner gücü iletir. Bu rulmanları sisteminizde konumlandırmak için bir tutma halkasını (dahil değildir) bu rulmanların üzerindeki oluğa takın.
Spline'lar — Spline'lar, yüksek mukavemet ve aşınma direnci için alaşımlı çelikten yapılmıştır. Yalnızca dış kısımları sertleştirilmiştir, bu sayede tekrarlanan hareketlere dayanırken, merkezleri kayan yüklerden kaynaklanan gerilimi emecek kadar yumuşak kalır.

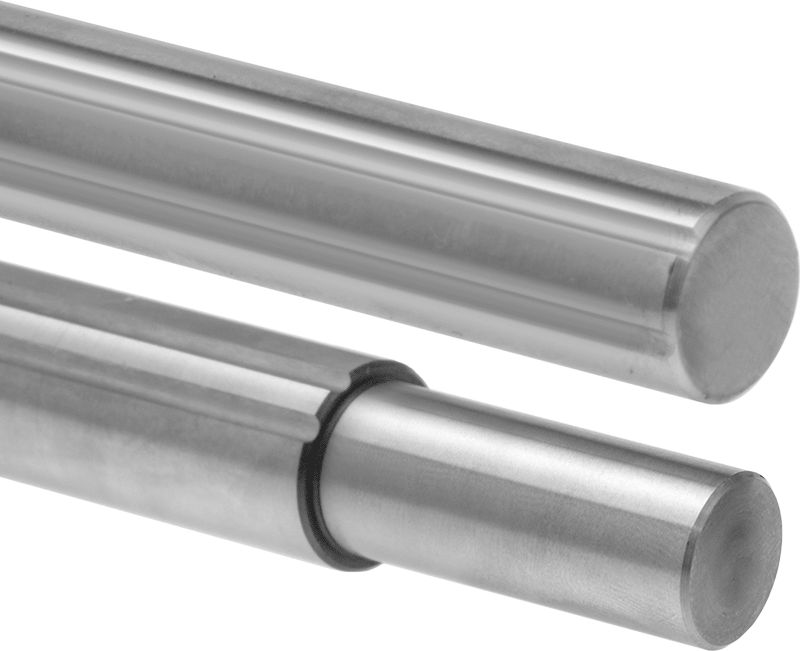

Aşağı Doğru Basamaklı Uç — Aşağı doğru basamaklı uçlu spline'ların ucuna yakın bir omuz bulunur; bu omuz, dişlileri, zincir dişlilerini ve yatakları durdurur.
