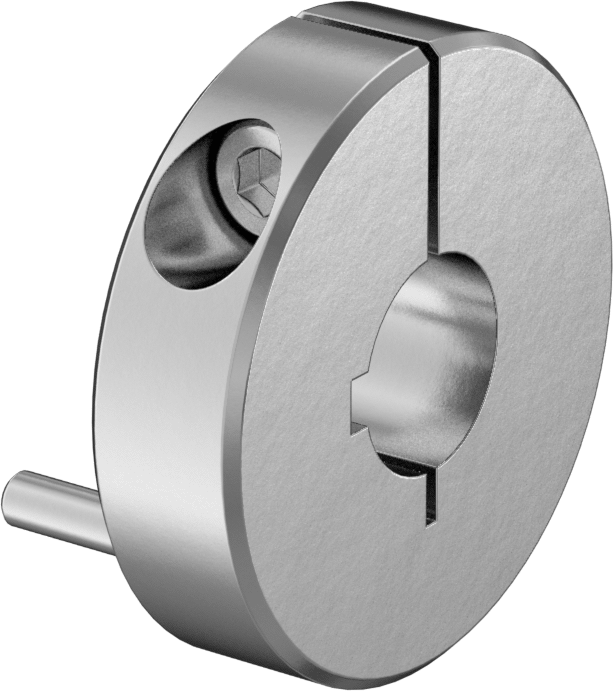

Yüksek Açılı Hatalı Hizalama Esnek Mil Kaplini, Göbek
1-3/16" (3.02 cm) Toplam Uzunluk, 1-15/32" (3.73 cm) OD
| Malzeme | 6082 Alüminyum |
| Bileşen | Göbek |
| Toplam Uzunluk | 1 3/16"3.02 cm |
| Dış Çap | 1 15/32"3.73 cm |
| Dönme Hareketi İçin | İleri/Geri, Başlat/Durdur |
| Sıkıştırma Vidası | |
| Tip | Dişli Başlık |
| Malzeme | Çelik |
| Adet İçerilen | 2 |
| Yapı | Çok Parçalı |
| Mil Yanlış Hizalama Türü İçin | Açısal, Eksenel, Paralel |
| Mil Kaplin Esnekliği | Esnek |
| Mil Montaj Tipi | Kelepçeli |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848360.8000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Asetal Diskler |
Schmidt kaplinleri olarak da bilinen bu ürünler, diğer üç parçalı kaplinlere kıyasla daha yüksek açısal kaymaları tolere edebilir. Değişken şaft kaymalarının olduğu uygulamalar için uygun olan bu kaplinler, genellikle baskı ve paketleme makinelerindeki konveyör makaraları ve makaralı besleme sistemlerinde kullanılır. Kaplinler, şaftı çizilmeden tutmak için şaftın etrafına eşit bir şekilde kenetlenir. Sabitlemek için kenetleme vidalarını sıkın. Sıfır boşluk (oynaklık yok) sağlarlar ve asla yağlanmaya ihtiyaç duymazlar.
Tam bir kaplin, iki göbek ve bir diskten oluşur (her bileşen ayrı satılır). Göbekler, hafiflik ve iyi korozyon direnci için alüminyumdan yapılmıştır.
1⁄2 inç ve üzeri şaft çapına sahip göbeklerde kama yuvası bulunur. Metrik boyutlardaki göbeklerde kama yuvası bulunmaz; ancak 10 mm ve 15 mm şaft çapına sahip göbeklerde kama yuvası mevcuttur.
