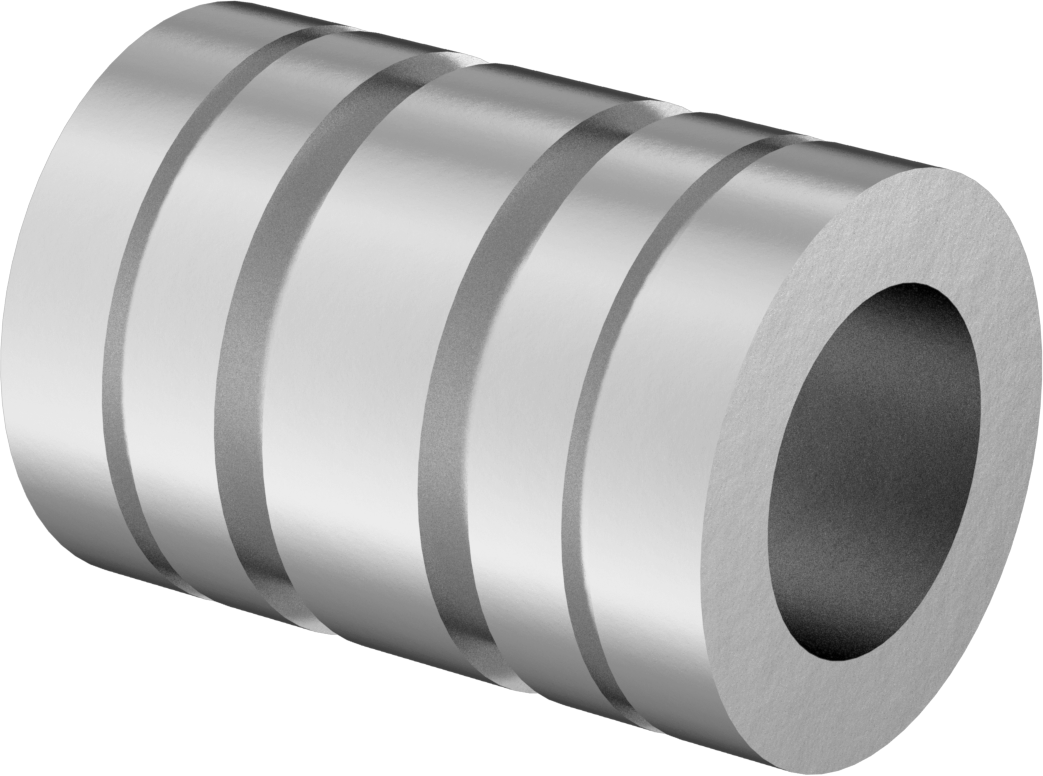

Manşon Lineer Rulman, Sabit Hizalama, Frelon Kaplı

20 mm Mil Çapı için

Teknik Çizim

Hizalama Stili	Sabit
Malzeme
Yatak	Eloksallı 6061 Alüminyum
Astar	Frelon
Mil Çapı İçin	20 mm
Mil Boşluğu	0.0005"0.00 cm
Toplam Uzunluk	45 mm
Dış Çap	32 mm
Dış Çap Toleransı	-0.025 mm ila 0 mm
Gövde İç Çapı İçin	32.025 mm ila 32.064 mm
Tespit halkası yuvalı	Evet
Tutma Halkası Yivinin Uçtan Uca Uzunluğu	31.26 mm
Uç Contalı	Hayır
Hızda Dinamik Doğrusal Yük Kapasitesi	250 lb. @ 100 fpm
Statik Yük Kapasitesi	4,100 lb.
Sıcaklık
Minimum	-240°C
Maksimum	204°C
Mil Malzemesi İçin	Çelik
Rulman Tipi	Düz
Minimum Çelik Mil Sertliği İçin	Rockwell C35
Mil Pürüzlülüğü, Ra	8 μm ila 12 μm
Mil Tipi için	Yuvarlak
ID	20.000 mm
ID Toleransı	0.02 mm ila 0.053 mm
Doğrusal Rulman Bileşeni	Yatak
Yağlama	Gerekli Değil
Maks.
PV	20,000
P	3,000 psi207 bar
V	300 sfpm
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	848330.8090
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Evet
İlgili Ürün	Segmanlar

Rulmanlar, yuvarlak uçlu şaftlarla kullanılmak üzere tasarlanmıştır. Takmak için rulmanları bir yuvaya (dahil değildir) kaydırın ve iki tutma halkası (ayrı satılır) ile sabitleyin.

Sabit Hizalama—Sabit hizalamalı rulmanlar, milin hizasızlığının olası olmadığı yerlerde kullanılır.

Frelon Kaplı 6061 Alüminyum Rulmanlar — Frelon kaplı rulmanlar aşınmaya ve kimyasallara dayanıklıdır. Frelon kaplı alüminyum rulmanlar iyi korozyon direncine sahiptir. Not: Alüminyum, krom kaplı çelik veya 300 serisi paslanmaz çelik şaftlarla kullanılmamalıdır.

0,0005“ Mil Boşluğu—0,0005” mil boşluğuna sahip rulmanlar, hassas uygulamalar için en uygunudur.
