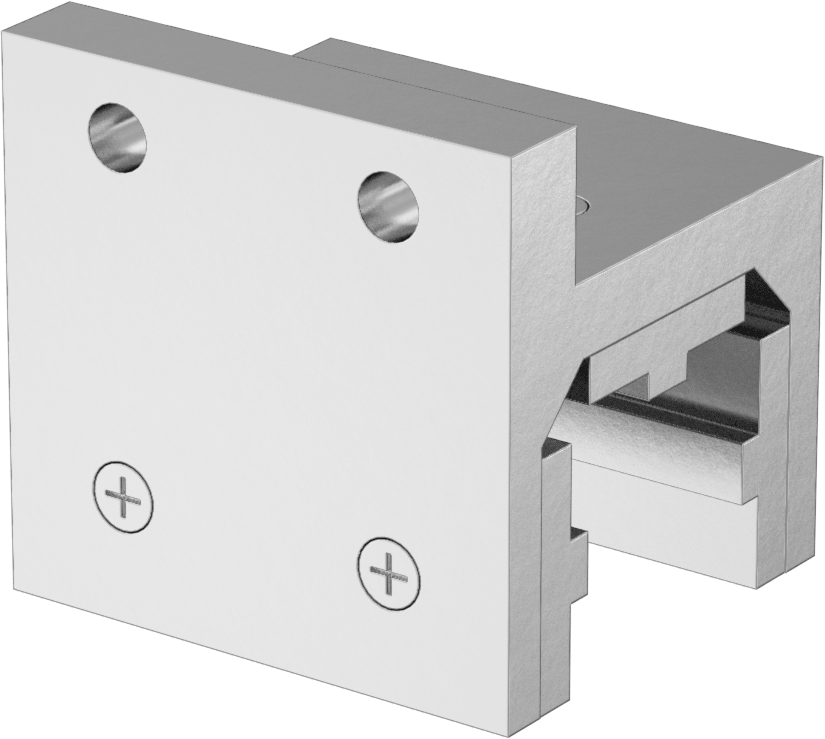

T-Yivli Çerçeve için Manşonlu Yatak Taşıyıcısı, Ağır Hizmet Tipi, Yan Montaj

1,5" (3.81 cm) Genişlikte Tek Ray için, 2-13/16" (7.14 cm) Uzunluk

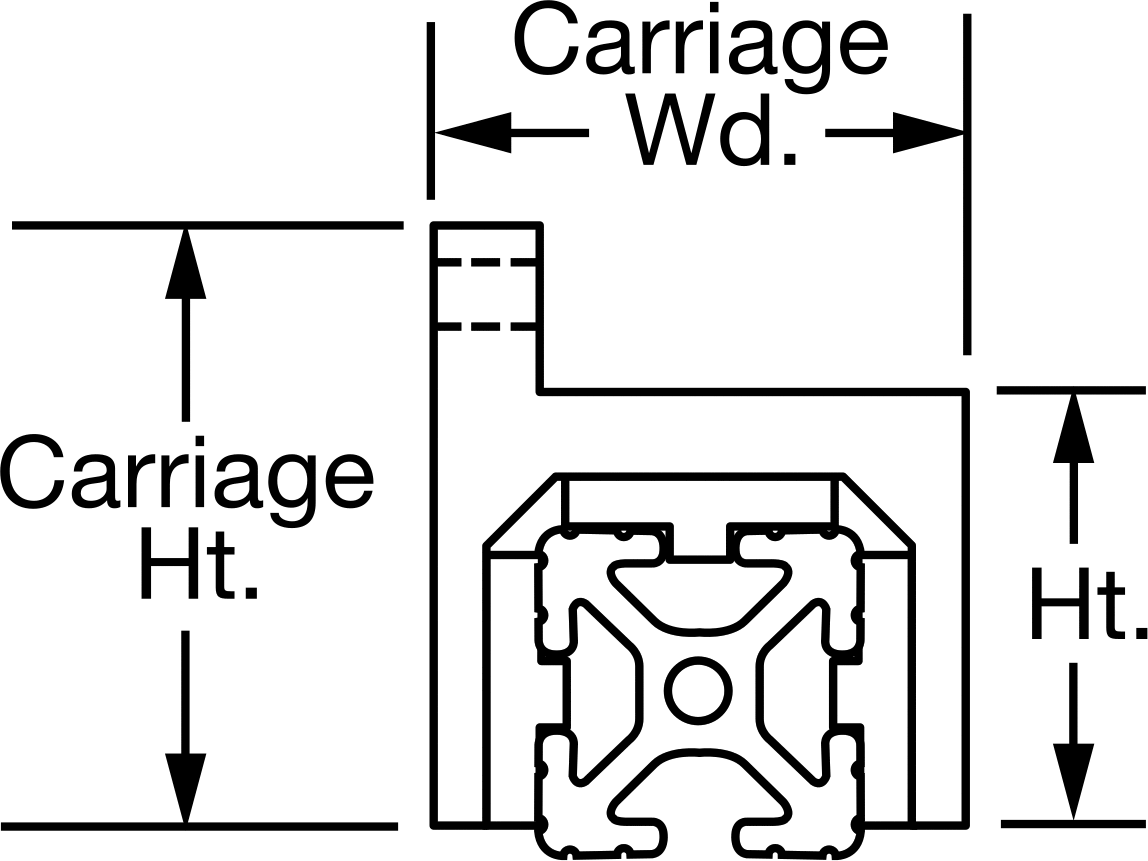

Teknik Cizim

Taşıyıcı ve Kılavuz Ray Tipi	Kovanlı Yatak
Rulman Tipi	Manşon
Ray Stili İçin	Tekli
Ray Genişliği İçin	1 1/2"3.81 cm
Hızda Dinamik Doğrusal Yük Kapasitesi	18 lbs. @ 100 fpm
Statik Yük Kapasitesi	300 lbs.
Statik Eğim Moment Yük Kapasitesi	Derecelendirilmemiştir
Statik Yuvarlanma Moment Yük Kapasitesi	Derecelendirilmemiştir
Statik Sapma Momenti Yükü Kapasitesi	Derecelendirilmemiştir
Taşıyıcı Genişliği	2 1/2"6.35 cm
Taşıyıcı Uzunluğu	2 13/16"7.14 cm
Taşıyıcı Yüksekliği	2 3/4"6.98 cm
Yükseklik	2"5.08 cm
Taşıyıcı Malzemesi	Alüminyum
Yatak Malzemesi	UHMW Plastik
Maksimum Sıcaklık	82°C
Montaj
Delik Konumu	Flanş
Delik Sayısı	2
Delik Çapı	5/16"0.79 cm
Delik Derinliği	1/2"1.27 cm
Dahil Edilen Bağlantı Elemanları	Hayır
Yağlama	Gerekli Değil
Özellikler	Dişli Ek Parçalar
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Evet
Schedule B	848330.8065
ECCN	EAR99
İlgili Ürünler	El Frenleri
	T-Yivli Bağlantı Elemanları
	T-Yivli Çerçeve Kapakları, Örtüleri ve Contaları

Dişli ekler, yatağı taşıyıcıya sabitler ve sık sık çalıştırma ve durdurma nedeniyle gevşemesini önler. Yükleri taşıyıcının yan tarafına sabitleyin ve T-yuvası düzeneğine doğrusal hareket ekleyin. Taşıyıcılar, yıkama ortamları için uygundur.

T-oluklu raylar, montaj için kolayca kesilebilir ve delinir.

Diğer T-kanallı donanım ve aksesuarları görüntüleyin.

El frenleri, arabaları ray üzerinde sabit tutmak için arabalara monte edilir. Montaj için arabaya bir delik açın.

Aşırı hareketi önlemek için uç kapakları raylara monte edilir.

T-yuvalı bağlantı elemanları (ayrı satılır), bileşenleri taşıyıcılara monte etmenizi sağlar.
