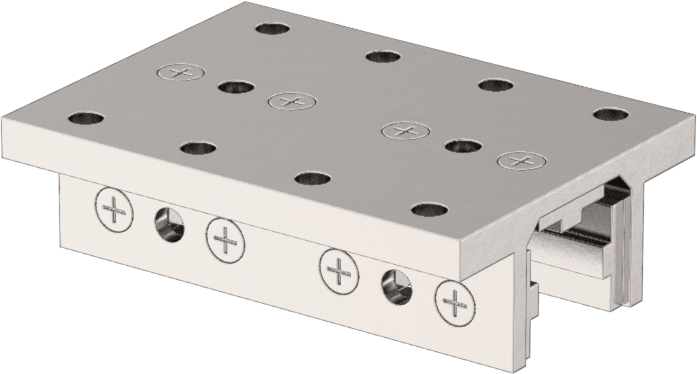

T-Yivli Çerçeve için Manşonlu Yatak Taşıyıcısı

1" (2.54 cm) Genişlikte Tek Ray için, 4" (10.16 cm) Uzunluk

Teknik Çizim

Taşıyıcı ve Kılavuz Ray Tipi	Kovanlı Yatak
Rulman Tipi	Manşon
Ray Stili İçin	Tekli
Ray Genişliği İçin	1"2.54 cm
Hızda Dinamik Doğrusal Yük Kapasitesi	110 lbs. @ 100 fpm
Statik Yük Kapasitesi	500 lbs.
Statik Eğim Moment Yük Kapasitesi	Derecelendirilmemiştir
Statik Yuvarlanma Moment Yük Kapasitesi	Derecelendirilmemiştir
Statik Sapma Momenti Yükü Kapasitesi	Derecelendirilmemiştir
Taşıyıcı Genişliği	2 15/16"7.46 cm
Taşıyıcı Uzunluğu	4"10.16 cm
Taşıyıcı Yüksekliği	1 1/4"3.17 cm
Taşıyıcı Malzemesi	Alüminyum
Taşıyıcı Rengi	Gümüş
Yatak Malzemesi	UHMW Plastik
Maksimum Sıcaklık	82°C
Flanş Montajı
Delik Sayısı	8
Delik Çapı	1/4"0.64 cm
Delik Derinliği	5/16"0.79 cm
Üst/Yan Montaj
Delik Sayısı	6
Delik Çapı	17/64"0.67 cm
Delik Derinliği	5/16"0.79 cm
Dahil Edilen Montaj Bağlantı Elemanları	Hayır
Yağlama	Gerekli Değil
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Evet
Schedule B	848330.8065
ECCN	EAR99
İlgili Ürünler	El Frenleri
	T-Yuva Bağlantı Elemanları
	T-Yivli Çerçeve Kapakları, Örtüleri ve Contaları

Montajınıza doğrusal hareket eklemek için T-oluklu ray ile birleştirin. Taşıyıcılar, yıkama ortamları için uygundur. Not: Taşıyıcılar ters, dikey veya yan olarak kullanılamaz.

T-oluklu raylar, montaj için kolayca kesilebilir ve delinir.

Diğer T-kanallı donanım ve aksesuarları görüntüleyin.

El frenleri, kızakları ray üzerinde sabit tutmak için kızaklara monte edilir. Kızaklarda frenler için montaj delikleri bulunur.

Aşırı hareketi önlemek için uç kapakları raylara monte edilir.

T-yuvalı bağlantı elemanları (ayrı satılır), bileşenleri taşıyıcılara monte etmenizi sağlar.
