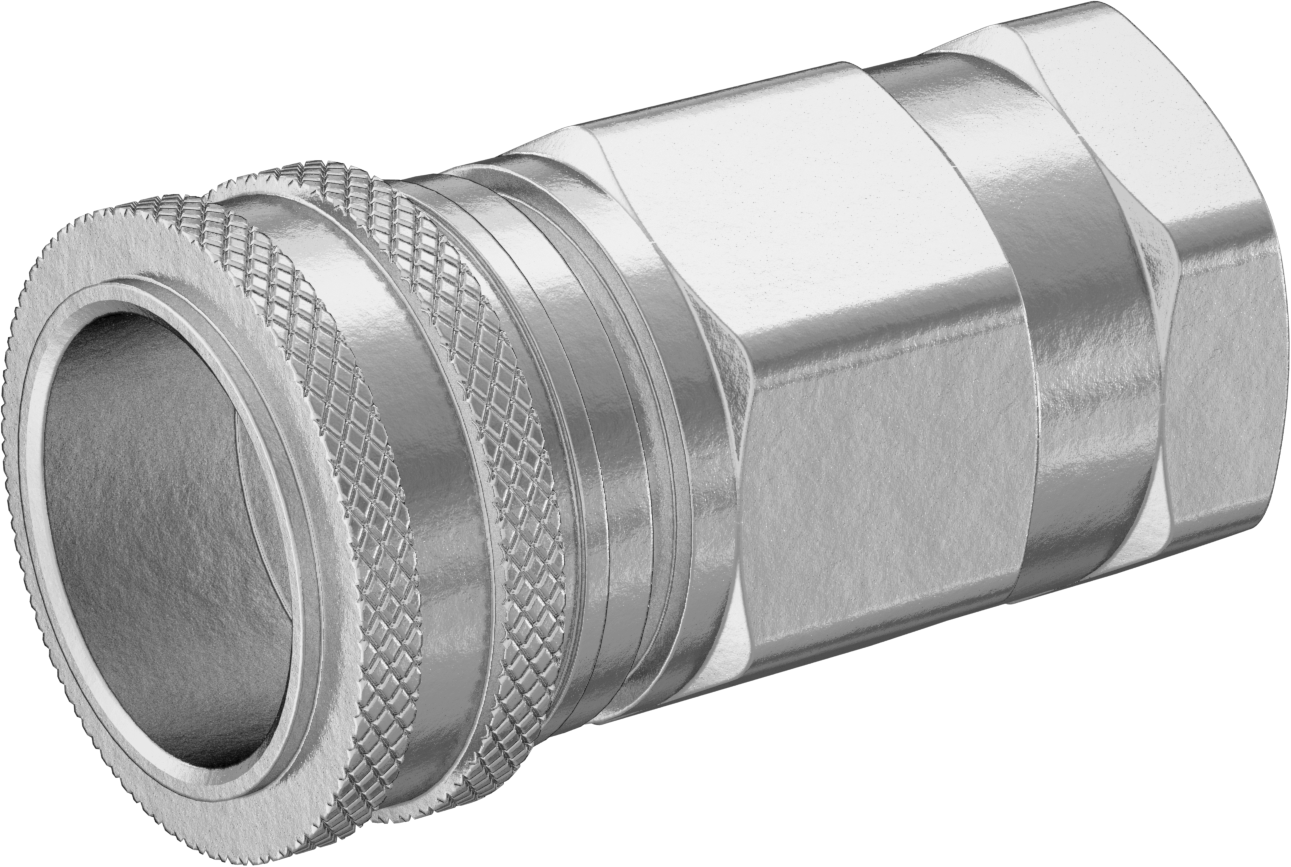

Doğal ve LP GAZ için Hızlı Bağlantı Kesme Hortum Bağlantısı, Manşon Kilidi Soketi

1-1/4 x 1-1/4 NPTF Dişi

Teknik Cizim

Kare Tırnak Boyutu için	Doğal Gaz, LP Gaz
Şekil	Düz
Tip	Adaptör
Hızlı Bağlantı Kesme Bileşeni	Dudak
Yuva Kilitleme Tipi	Manşon Kilidi
Akış Kontrolü	Kapatma Özelliği ile
Bağlantı Stili	Hızlı Ayırma Dişi × Vidalı Dişi
Hızlı Bağlantı Kesme Şekli	Doğal ve LP Gaz

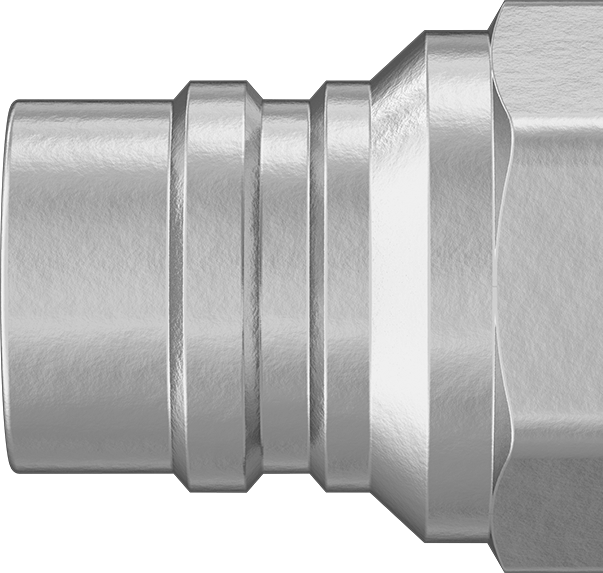

Bağlantı Boyutu	1 1/4
Dikey Kalıp Ucu için
Uzunluk	19/32"1.51 cm
Çap	1 1/4"3.17 cm
Boru Çapı	1 1/43.17 cm
Diş Tipi	NPTF
Malzeme	Pirinç
Yığın Yönü için	Hayır
Manşon Malzemesi	Pirinç
Conta Malzemesi	Floroelastomer Kauçuk
Maksimum Basınç	0.5 psi @ 72° F
Sıcaklık Aralığı	-40° ila 200° F
Uzunluk	4 5/32"10.56 cm
Karşılanan Teknik Özellikler	ANSI Z21.41/CSA 6.9, CSA Certified, CSA-US Sertifikalı
RoHS	Uygun Değil
REACH	REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Meksika
USMCA Uygunluğu	Hayır
Schedule B	848190.9010
ECCN	EAR99

Gaz hattına sık sık erişim gerektiren durumlarda bu bağlantı elemanlarını kullanın. Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir erkek ve bir dişi parçadan oluşur (ayrı ayrı veya set halinde satılır). Tüm doğal gaz ve LP gaz fişleri, boru boyutundan bağımsız olarak aynı bağlantı parçası boyutundaki tüm doğal gaz ve LP gaz soketleriyle uyumludur. Fişler ve soketler, iyi korozyon direnci için pirinçten yapılmıştır. Bu bağlantı parçaları, gaz yakıtlı cihazlarla kullanım için ANSI Z21.41/CSA 6.9 sertifikalıdır. CSA-US ve CSA sertifikalı olan bu ürünler, aynı zamanda ABD ve Kanada güvenlik standartlarını da karşılar.

Soketler, bağlantı parçası ayrıldığında akışı durduran bir kapatma vanasına sahiptir, böylece hattan gaz sızıntısı olmaz. Bunlar manşon kilitli tiptedir. Bağlamak için, soket üzerindeki manşonu geriye kaydırın, fişi takın ve manşonu bırakın. Bağlantıyı kesmek için, manşonu geriye kaydırın ve fişi çekip çıkarın.

NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.

Uyarı: Hattı ayırmadan önce akışı durdurun.
