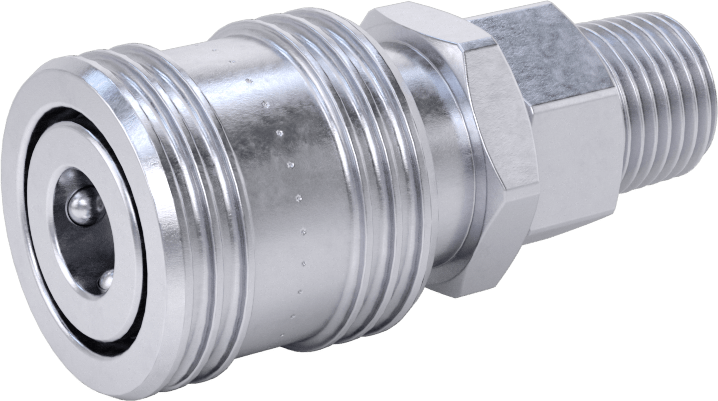

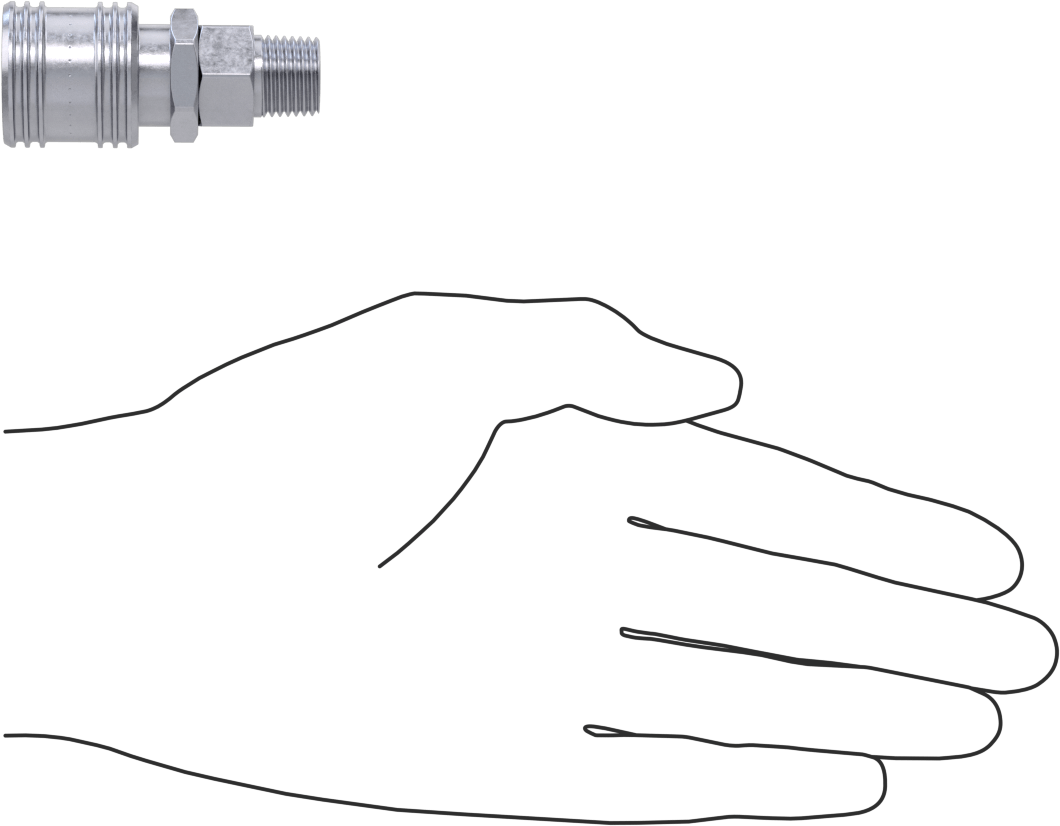

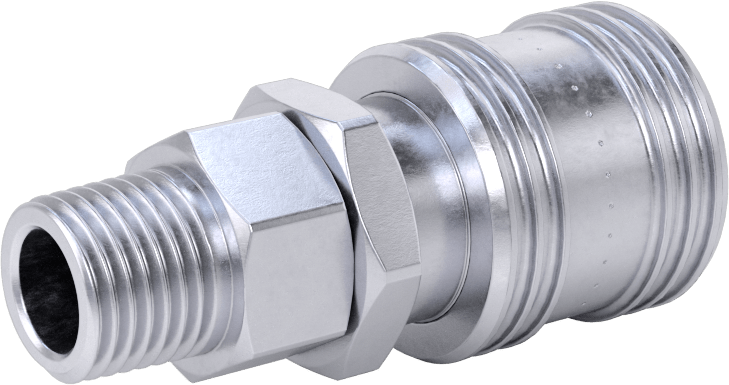

Hava için Nikel Kaplı Endüstriyel Hızlı Bağlantı Kesme Hortum Bağlantısı
1/4 Boyut Manşon Kilitli Soket, 1/4 NPTF Erkek Uç
| Birlikte Kullanım | Hava |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Manşon Kilidi |
| Akış Kontrolü | Kapatma Özelliği ile |
| Hortum Bağlantısı | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Kesme Şekli | Endüstriyel |
| Cins | Dişi |
| Bağlantı Boyutu | 1/4 |
| Dikey Kalıp Ucu için | |
| Uzunluk | 3/16"0.48 cm |
| Çap | 5/16"0.79 cm |
| Boru Bağlantısı | |
| Bağlantı Stili | Dişli |
| Cins | Erkek |
| Boru Çapı | 1/40.64 cm |
| Diş Tipi | NPTF |
| Malzeme | Nikel Kaplı Pirinç |
| Manşon Malzemesi | Nikel Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 300 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40° ila 225° F |
| Uzunluk | 2 5/32"5.48 cm |
| Karşılanan Teknik Özellikler | Fed. Spec. A-A-59439, ISO 6150/B |
| RoHS | RoHS 3 (2015/863/EU) istisnalar 6(a)-I ve 6(c) ile uyumlu - Çelik ve bakır alaşımında alaşım elementi olarak kurşun |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0080 |
| ECCN | EAR99 |
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir erkek parça ve bir dişi parçadan oluşur (her ikisi de ayrı ayrı veya set halinde satılır). Bir hatta sık sık erişim gerekiyorsa bunları kullanın. Bunlar endüstriyel değiştirilebilir bağlantı parçaları olarak da bilinir. Tüm Endüstriyel fişler, boru boyutu veya dikenli hortum iç çapından bağımsız olarak, aynı bağlantı boyutu olan tüm Endüstriyel soketlerle uyumludur.
Nikel kaplı pirinç, kaplamasız pirinçten daha iyi korozyon direncine sahiptir. NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
Not: Doğru uyumu sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun.
Dişli uçlu soketler, bağlantı parçası ayrıldığında akışı durduran bir kapatma vanasına sahiptir; böylece hattan hava sızıntısı olmaz.
Manşon kilitli soketler, soket üzerindeki manşonu geriye kaydırıp fişi taktıktan sonra manşonu serbest bırakarak bağlanır. Bağlantıyı kesmek için manşonu geri kaydırın ve fişi çekip çıkarın.
