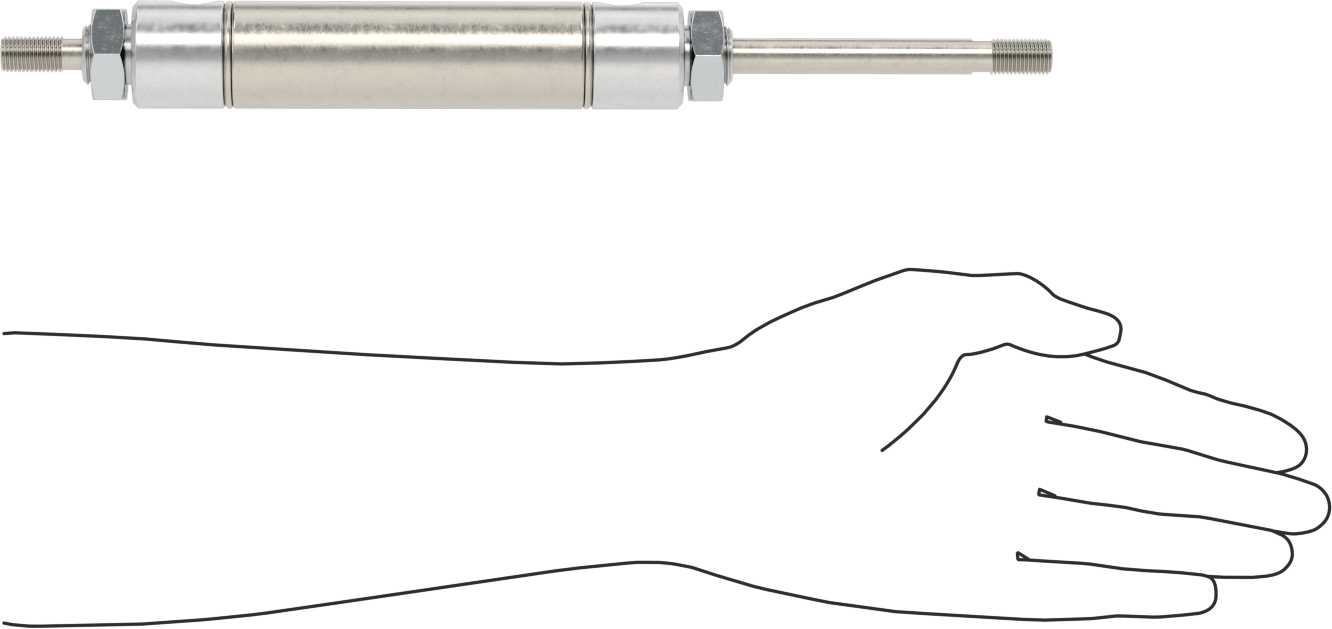

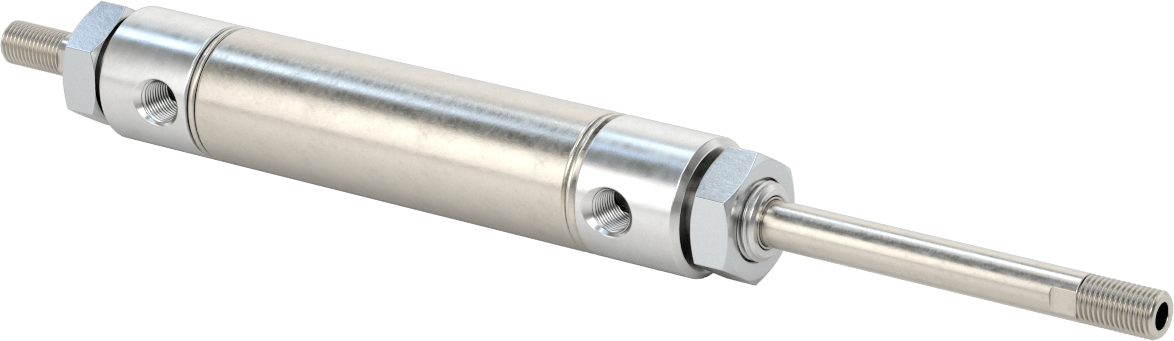

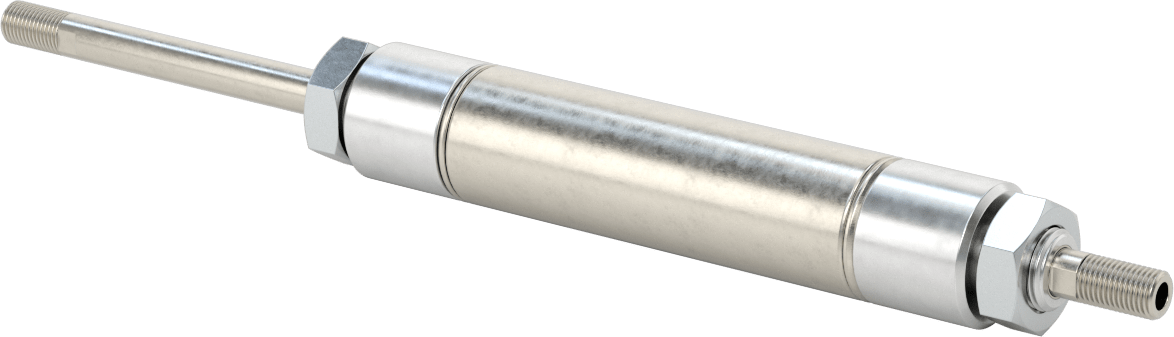

Çift Uçlu Yuvarlak Gövde Hava Silindiri, Delik
1-1/4" (3.17 cm) Delik Boyutu, 3" (7.62 cm) Strok Uzunluğu
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Burun |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 1 1/4"3.17 cm |
| Dış Çap | 1.34"3.40 cm |
| Uzunluk | |
| Strok | 3"7.62 cm |
| Toplam | 13.06"33.17 cm |
| 50 psi'de kuvvet | 60 lbs. |
| 100 psi'da Kuvvet | 120 lbs. |
| 150 psi'da Kuvvet | 180 lbs. |
| 200 psi'de kuvvet | 240 lbs. |
| Sensör Hazır | Sensör Hazır |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunları |
| Dahil Olan Montaj Somunlarının Sayısı | 2 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Çinko Kaplı Karbon Çelik |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Dış Çap | 0.44"1.12 cm |
| ID | 0.25"0.64 cm |
| Uç Tipi | Delik |
| Diş Boyutu | 7/16"-201.11 cm |
| Hava Girişi | |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 31,680,000 |
| Maksimum Basınç | 250 psi17 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -20° F ila 200° F |
| RoHS | RoHS 3 (2015/863/EU) muafiyet 6(b)-II ile uyumlu - İşleme amaçlı alüminyumda alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 841231.0040 |
| ECCN | EAR99 |
Bu hava silindirlerindeki içi boş pistondan sıvı veya hava geçirerek kurulumunuzu basitleştirin. Bunları, yükleri hareket ettirirken aynı zamanda ekipmanı yağlamak veya basınçlı hava ile parçalardaki kalıntıları temizlemek için kullanın. Çubuk her iki uçtan da uzanır, bu sayede standart hava silindirlerinden farklı olarak aynı anda bir nesneyi itip başka bir nesneyi çekebilirler. Örneğin, birini açıp diğerini kapatarak iki kapı arasındaki hareketi koordine edebilirler. Çift etkili oldukları için, hem uzandıklarında hem de geri çekildiklerinde hava kullanarak kuvvet uygularlar.
Bu silindirler, dış bağlantı çubukları olmayan yuvarlak bir gövdeye sahiptir, bu sayede dar alanlara sığarlar. Bunları monte etmek için silindirin uçlarındaki dişleri kullanın.
Piston manyetiktir, bu nedenle bu silindirleri sensörlerle (ayrı satılır) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
