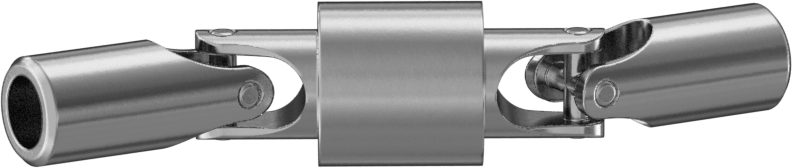

Uzunluğu Ayarlanabilir Hassas Çift U-Eklem
| Malzeme | 303 Paslanmaz Çelik |
| Mil için | |

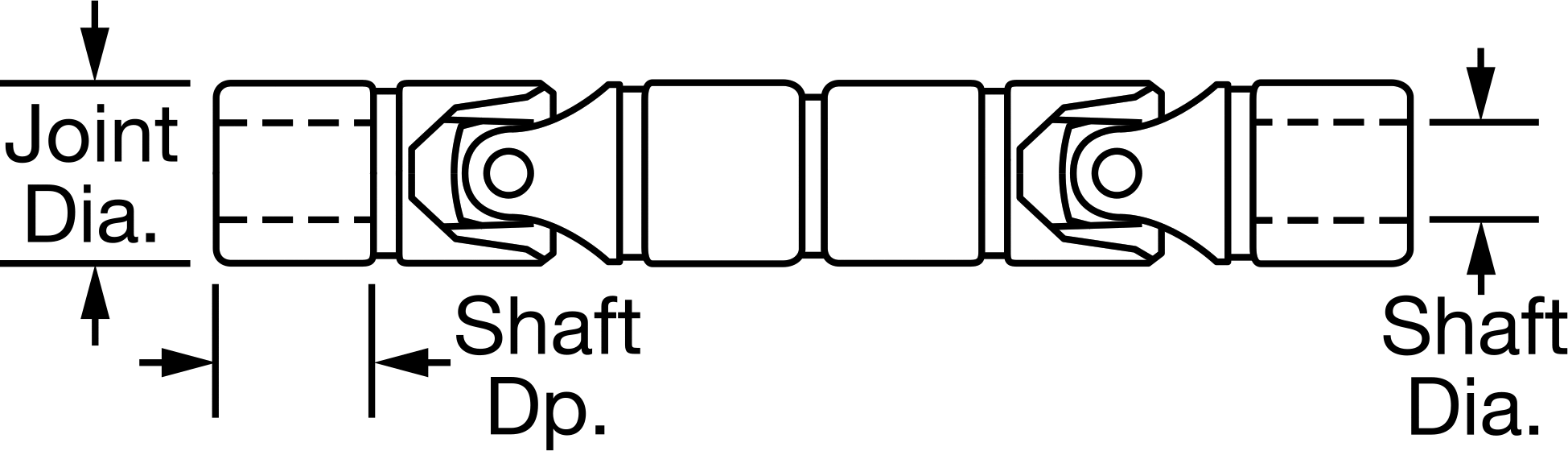

| Çap | 1/4"0.64 cm |
| Derinlik | 3/8"0.95 cm |
| Ek Yeri Çapı | 3/8"0.95 cm |
| Toplam Uzunluk | 2 3/4" ila 3"6.98 cm / 7.62 cm |
| Maksimum Çalışma Açısı | 30° |
| Maksimum Dönüş Hızı | 4,000 rpm |
| Maksimum Tork | 16 in·lbf |
| Tork | |
| 5° Çalışma Açısı | 14.4 in·lbf @ 1,500 rpm |
| 10° Çalışma Açısı | 12.8 in·lbf @ 1,500 rpm |
| Paralellik Sapma Dayanımı | 0.7"1.78 cm |
| Bağlantı Türü | Bilyalı Rulman |
| Ayarlama Hareketi | Teleskop |
| Mil Tipi için | Yuvarlak |
| Bilye Malzemesi | 330 Paslanmaz Çelik, 440 Paslanmaz Çelik |
| Özellikler | Sıfır Boşluk |
| Mil Yanlış Hizalama Türü İçin | Paralel, Açısal |
| Yağlama | Yağlanmış |
| Performans | Ayarlanabilir Uzunluk, Hassas |
| Mil Montaj Tipi | Yaylı Pim |
| Dahil Edilen Yay Pimleri | Hayır |
| U-eklem tipi | Çift |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848360.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu teleskopik U-mafsalları, uygulamanıza uyacak şekilde uzatın veya kısaltın. Geri vuruşları (oynaklık) olmadığı için, şaftlarınız yön değiştirdiğinde hareket kaybı yaşanmaz; bu nedenle, hassas ve tekrarlanabilir hareket gerektiren durumlarda ideal bir seçimdir. Bu, makinelerin sorunsuz çalışmasını sağlar. Çift U-mafsallar olarak, birbirine paralel veya bir açı ile hizasız olan iki mil arasında bağlantı kurar ve torku aktarır. Ayrıca, çıkış milinin giriş miliyle aynı hızda hareket etmesini sağlayarak paralel millerin senkronize hareket etmesini sağlar. Bilyalı rulmanlar sayesinde, pimli ve bloklu mafsallara göre daha az sürtünme olur, bu nedenle daha yüksek hızlarda çalışırlar. Paslanmaz çelikten üretilmiş olup, korozyon direncinden ödün vermeden mukavemet dengesini sağlar.
Yağlanmış olarak geldikleri için kurulum sırasında yağlamanıza gerek yoktur. U-bağlantı parçasına ve şaftlarınıza delikler açın, ardından yaylı pimler kullanarak bağlayın.
Şaftlarınızın hizasızlığı, U-mafsalın iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, U-mafsal o kadar az hız ve tork iletebilir.
