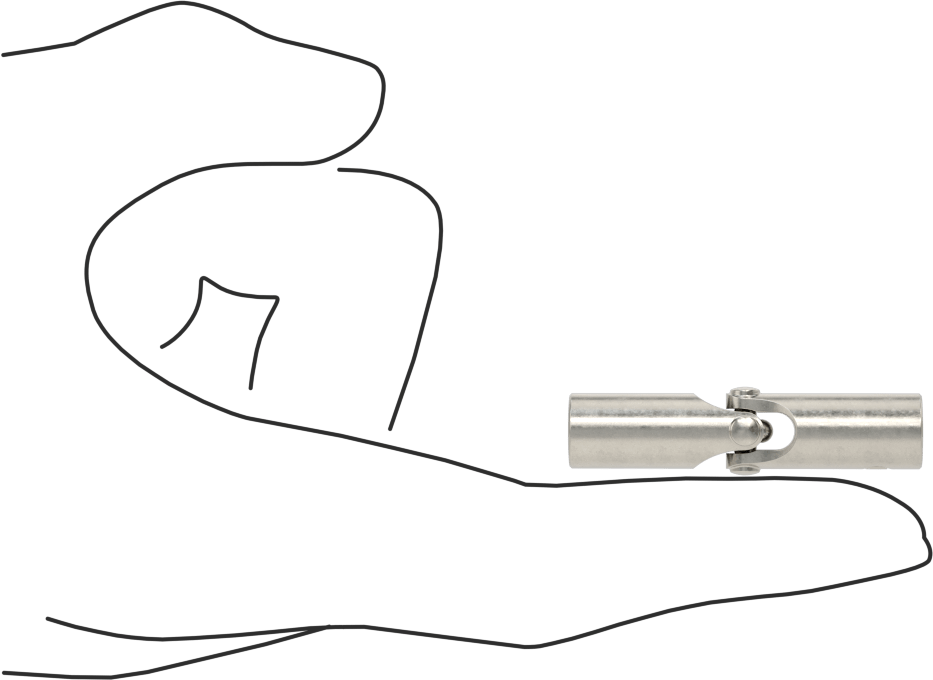

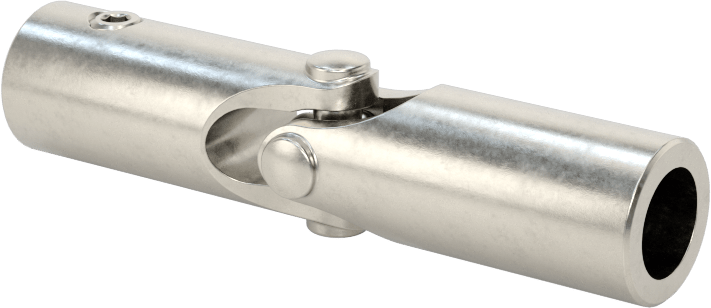

Hassas Tekli U-Eklem, Rulmanlı Mafsal
303 Paslanmaz Çelik, 1/4 (0.64 cm)“ Çap x 1/2 (1.27 cm)” Derin Mil için
| Bağlantı Türü | Bilyalı Rulman |
| Malzeme | 303 Paslanmaz Çelik |
| Mil için | |
| Çap | 1/4"0.64 cm |
| Derinlik | 1/2"1.27 cm |
| Ek Yeri Çapı | 3/8"0.95 cm |
| Toplam Uzunluk | 1 3/4"4.44 cm |
| Maksimum Çalışma Açısı | 30° |
| Maksimum Dönüş Hızı | 4,000 rpm |
| Maksimum Tork | 16 in·lbf |
| Tork | |
| 5° Çalışma Açısı | 14.4 in·lbf @ 1,500 rpm |
| 10° Çalışma Açısı | 12.8 in·lbf @ 1,500 rpm |
| Mil Montaj Tipi | Ayar Vidası |
| Yağlama | Gerekli Değil |
| Bilye Malzemesi | 330 Paslanmaz Çelik, 440 Paslanmaz Çelik |
| Özellikler | Sıfır Boşluk |
| Ayarlama Vidası Diş Boyutu için | 6-32 |
| Mil Yanlış Hizalama Türü İçin | Açısal |
| Mil Tipi için | Yuvarlak |
| Gerekli Ayar Vidaları Sayısı | 2 |
| Performans | Hassas |
| Ayar Vidası | |
| Tahrik Stili | Altıgen |
| Malzeme | 18-8 Paslanmaz Çelik |
| Ayarlama Vidası Dahil | Evet |
| U-eklem tipi | Tekli |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848360.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Hassas ve tekrarlanabilir hareket gerektiren durumlar için iyi bir seçim olan bu U-mafsallar, sıfır boşluklu (oynaklık yok) olduğundan, şaftlarınız yön değiştirdiğinde hareket kaybı yaşanmaz. Bu, makinelerin sorunsuz çalışmasını sağlar. Tekli U-mafsallar olduğundan, açılı olarak hizasız olan şaftlar arasında bağlantı kurar ve torku aktarır.
Şaftlarınızın hizasızlığı, U-mafsalın iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, U-mafsal o kadar az hız ve tork iletebilir.
Rulmanlı Eklem—Rulmanlı U eklemleri, pim ve blok eklemlerine göre daha az sürtünmeyle çalışır, bu nedenle daha yüksek hızlarda çalışır.
303 Paslanmaz Çelik—303 paslanmaz çelik U-bağlantılar, mukavemet ile iyi korozyon direncini dengeler.
Ayarlamalı Vida Mil Montajı — Ayarlamalı vidalarla bağlanan U-bağlantılar, delik açmanıza gerek kalmaz.
Yağlama Gerekmez—Yağlama gerektirmeyen U-eklemler, yağlanmış U-eklemlere kıyasla toz ve kir tutma olasılıkları daha düşük olduğu için genellikle optik cihazlar ve diğer hassas ekipmanlarla birlikte kullanılır. Ayrıca bakımı da daha kolaydır.
