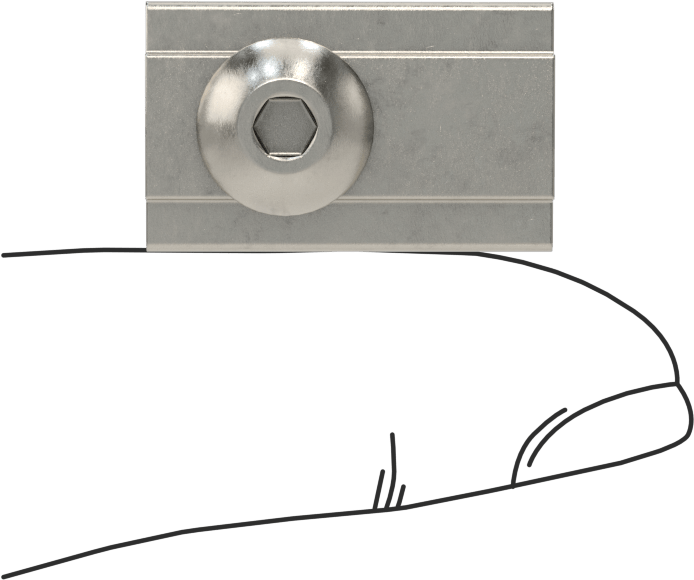

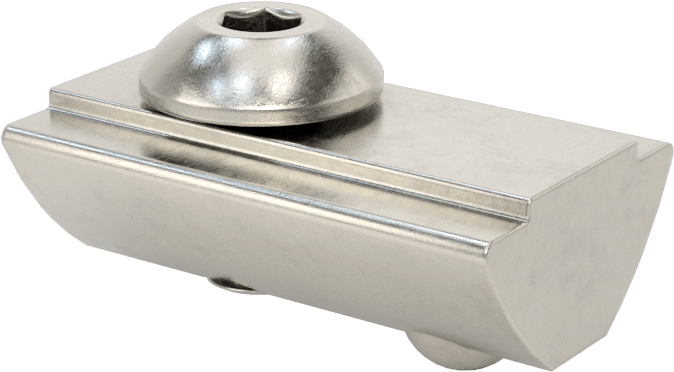

T-Yuvalı Çerçeve Bağlantı Elemanları, Kendinden Hizalamalı Bilyalı Somun ve M5 Vida
1,5 inç ve 40 mm Ray
| Çerçeve Tipi | T-Yuvası |
| T-Yuvası Çerçeveleme Bileşeni | Bağlantı Elemanı |
| Bağlantı Elemanı Tipi | Vida ve Somun Seti |
| Somun Stili | Kendinden Hizalamalı Yaylı Bilye |
| Bağlantı Elemanı Başlığı Şekli | Düğme |
| Ray Yüksekliği | |
| Tekli | 1 1/2", 40mm |
| Çift ve Dörtlü | 3", 80mm |
| Üçlü | 4 1/2", 120mm |
| Montaj | |
| Delik Konumu | Ofset |
| Bağlantı Elemanı Diş Boyutu | M5 |
| Bağlantı Elemanı Diş Uzunluğu | 8mm |
| Bağlantı Elemanı Tahrik Şekli | Altıgen |
| Bağlantı Elemanı Montaj Tipi | Drop In |
| Vida | |
| Renk | Gümüş |
| Malzeme | 304 Paslanmaz Çelik |
| Somun | |
| Renk | Gümüş |
| Malzeme | 304 Paslanmaz Çelik |
| Kalınlık | 0.283"0.72 cm |
| Ölçü Birimleri | Inch, Metrik |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metallerle Uyumlu Değil |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 731816.0000 |
| ECCN | EAR99 |
Vida ve somun setleri veya somunlar, braketleri ve diğer aksesuarları raylara sabitler.
Tak-çıkar bağlantı elemanları, bileşenleri takmak için T-yuvasına doğrudan oturur — mevcut yapınızı sökmenize gerek yoktur. Ancak, ray ile temas eden yüzey alanı daha az olduğu için uç beslemeli bağlantı elemanlarına göre daha az güvenli bağlantılar oluştururlar.

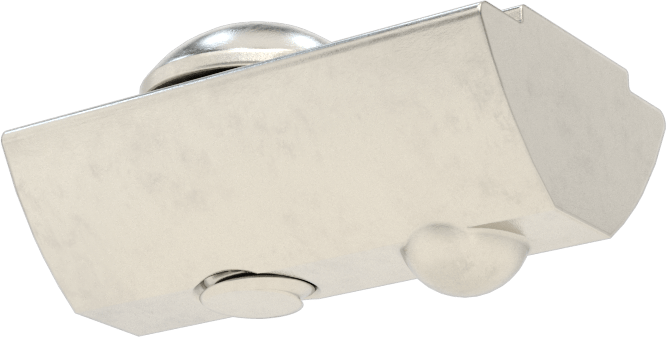

Yaylı bilyalı somunlar yerinde sabit durur, böylece dikey raylar üzerinde aşağı kaymazlar. Bilye deliklerin üzerinde kayar, bu sayede yeniden konumlandırılması kolaydır.
Düğme başlı vidalar daha kompakttır, bu nedenle T-oluklu çerçeveler için diğer vidalara göre dar alanlarda daha uygundur.
Ofset somunların bir ucuna yakın bir montaj deliği vardır, böylece bunları köşelerin ve ray uçlarının yanına monte edebilirsiniz.
Paslanmaz çelik, plastikten daha güçlü ve çelikten daha korozyona dayanıklıdır. Tuzlu suya ve kimyasallara dayanır.
