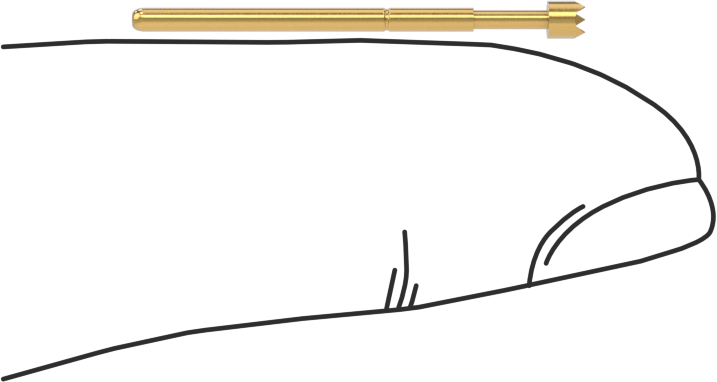

Yaylı Test Probları, Waffle Uç, Problar Arası Minimum 0,1" (0.25 cm) Boşluk
12 Amper
| Uç Tipi | Waffle |
| Prob Merkezleri Arasındaki Minimum Mesafe | 0.1"0.25 cm |
| Akım | 12 amp |
| Yay Kuvveti | |
| Başlangıç | 2.2 ozf |
| Maksimum | 5.5 ozf |
| Toplam Uzunluk | 0.97"2.46 cm |
| Sıkıştırılmış Uzunluk | 0.89"2.26 cm |
| Strok Uzunluğu | |
| Çalışma | 0.107"0.27 cm |
| Maksimum | 0.16"0.41 cm |
| Namlu | |
| Uzunluk | 0.73"1.85 cm |
| Çap | 0.054"0.14 cm |
| Baş Çapı | 0.075"0.19 cm |
| Yüzey İşlemi | Altın Kaplama |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 903090.8060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Devre kartlarında sürekliliği test etmek için otomatik bir sistem oluşturun. Bu yaylı test problarını, test fikstürlerine kalıcı olarak takılı olan Yaylı Test Probu Soketleri ile birleştirin. Prob merkezleri arasında aynı minimum aralığa sahip ve probun gövde uzunluğuna uygun bir soket seçin. Test probları ve soketler ayrı olarak satılır.
Düz ve yuvarlak uçlu sondalar yüzeye zarar vermezken, daha sivri uçlu sondalar yüzeylerde hafif izler bırakabilir. Bununla birlikte, daha keskin sondalar paslanmış veya cilalı yüzeylere nüfuz etmede daha etkili olacaktır.
Test problarını ve soketlerini kurarken, probların birbiriyle çakışmasını önlerken test noktalarını en üst düzeye çıkarmak için “prob merkezleri arasındaki minimum mesafe” kuralına uyun. Yaylı test probları, sisteminiz çalışma strok uzunluğuna ulaşacak şekilde ayarlandığında en iyi sonuçları verir. İlk yay kuvveti, probu sıkıştırmaya başlamak için gereken kuvvettir; maksimum yay kuvveti ise çalışma strok uzunluğunda uygulanan kuvvettir.

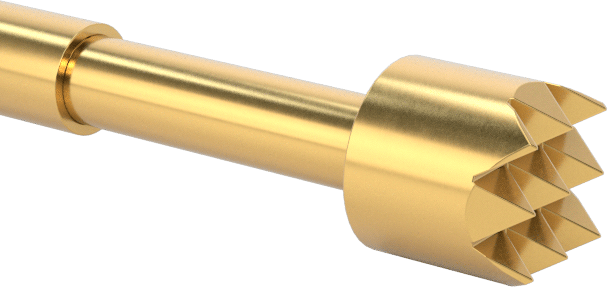

Waffle Uç — Waffle uçlu problar, düz yüzeylerin yanı sıra terminalleri ve pimleri test etmek için çok sayıda temas noktasına sahiptir.
