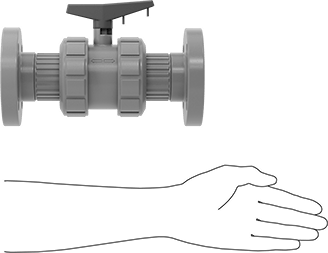

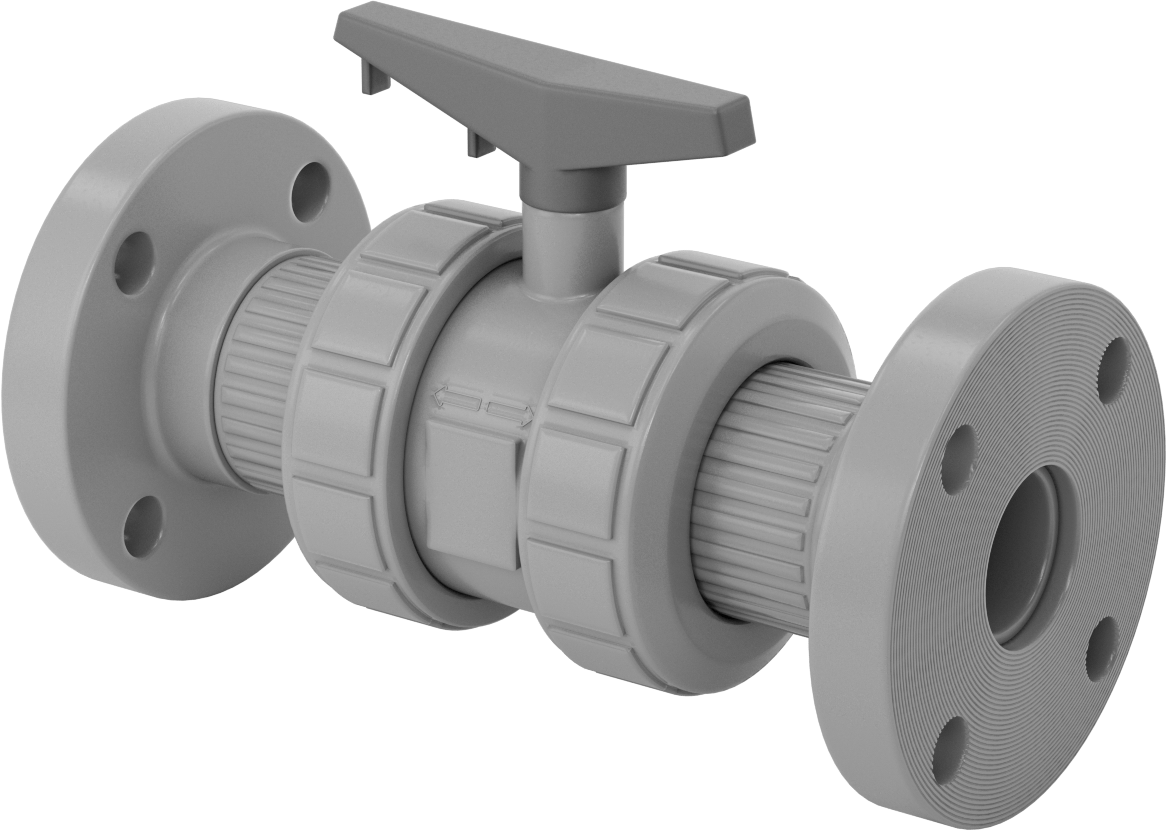

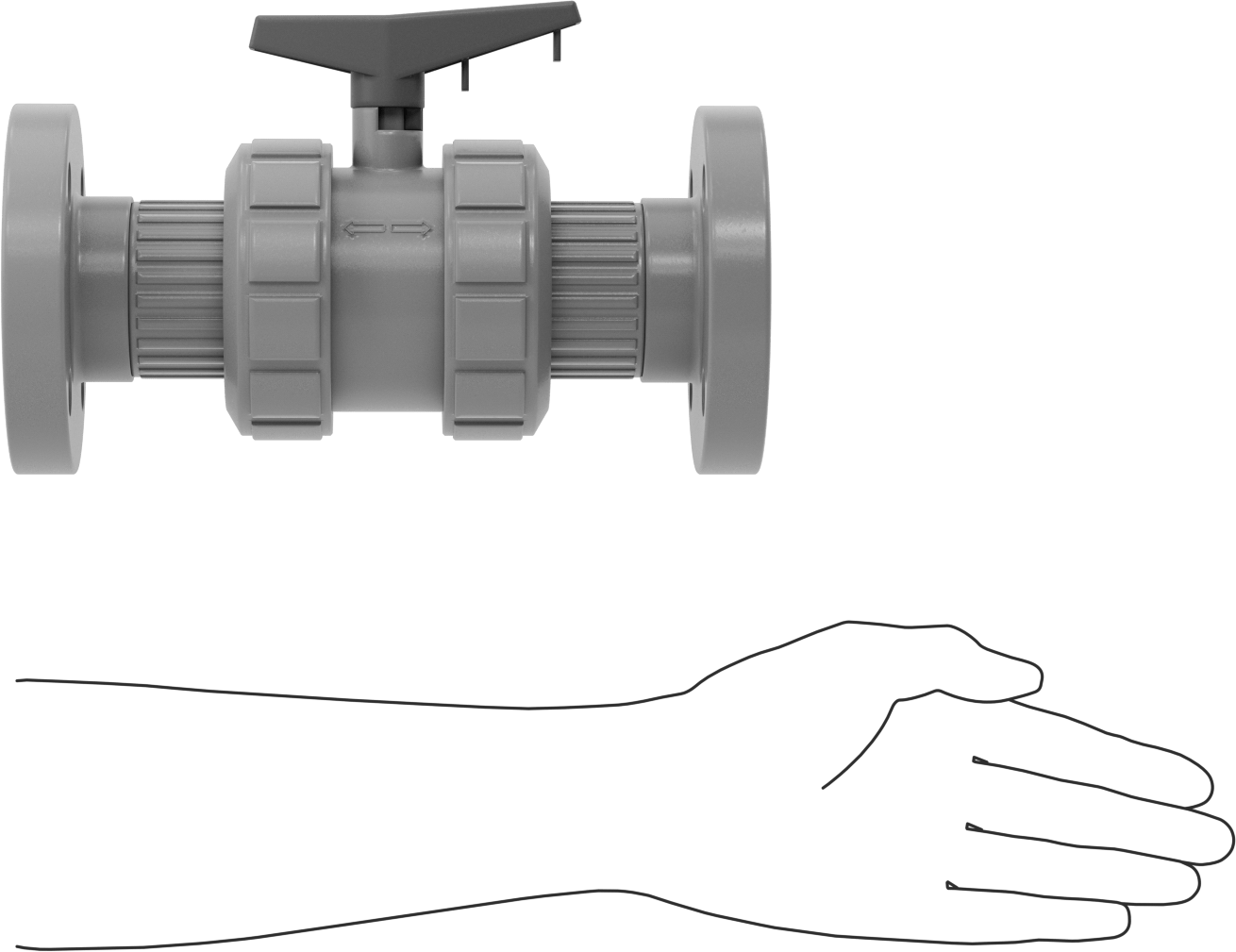

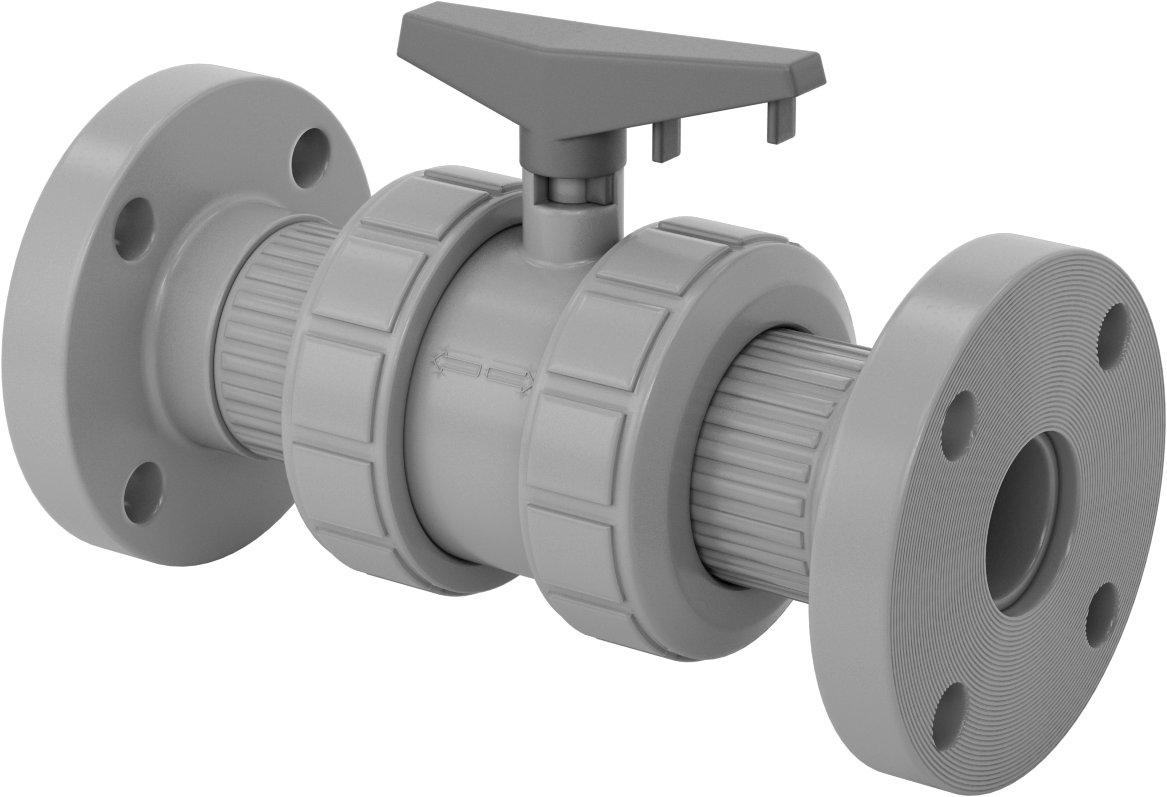

Kimyasallar için Flanşlı Açma/Kapama Vanası, Gri CPVC Plastik Gövde
1-1/2 Boru Boyutu Rakoru
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kısa |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Hidroklorik Asit, Su |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı, Flanşlı Bağlantı × Flanşlı, Flanşlı Bağlantı |
| Boru Çapı | 1 1/23.81 cm |

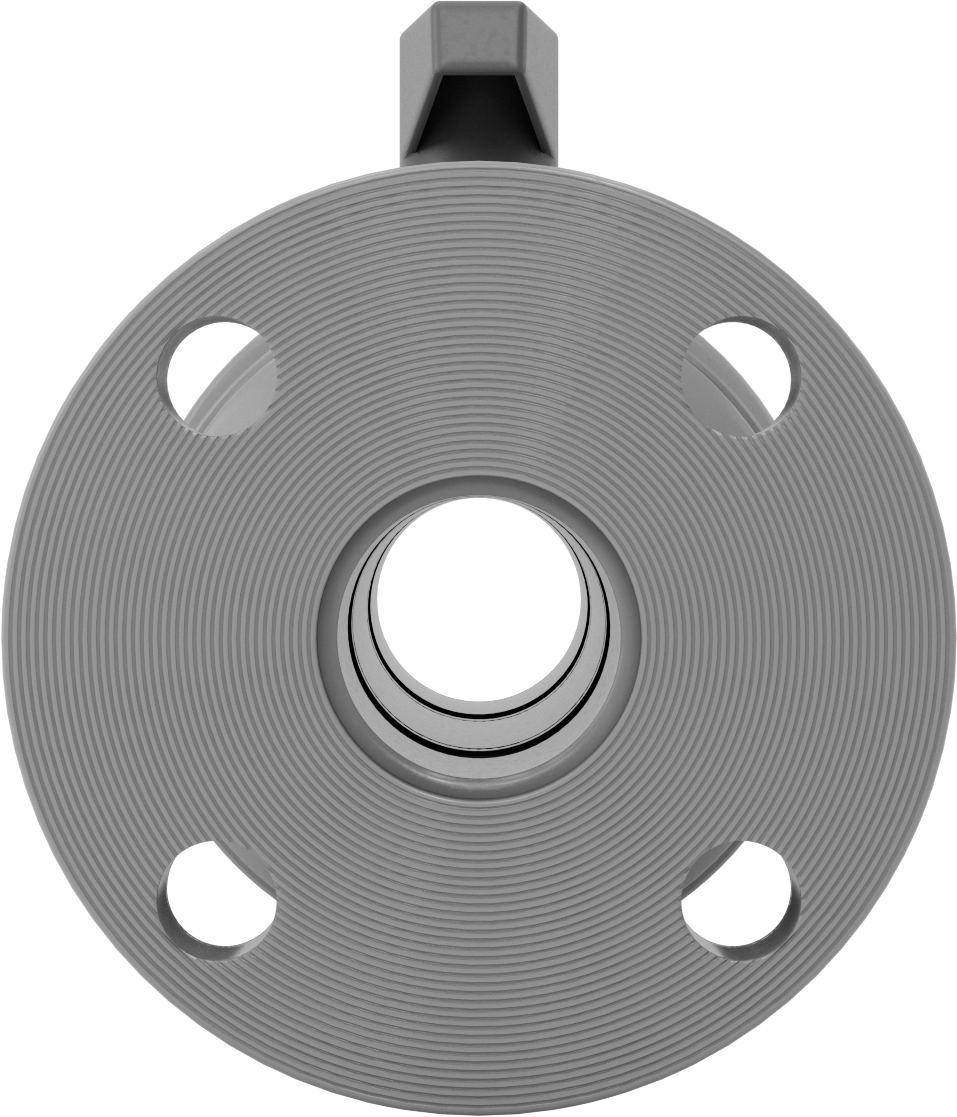

| Flanş Dış Çapı | 5"12.70 cm |
| Cıvatalar | |
| Çap | 3 7/8"9.84 cm |
| Delik Sayısı | 4 |
| Delik Çapı | 5/8"1.59 cm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 117 |
| Maksimum Basınç | 250 psi @ 100° F |
| Sıcaklık Aralığı | 40° ila 210° F |
| Vakum Değeri | 27 in. Hg |
| Gövde Malzemesi | CPVC Plastik |
| Renk | Gri |
| Bilye Malzemesi | CPVC Plastik |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 10 1/16"25.56 cm |
| Toplam | |
| Yükseklik | 6 7/16"16.35 cm |
| Uzunluk | 10"25.40 cm |
| Özellikler | Havalandırmalı Top |
| Karşılanan Flanş Spesifikasyonları İçin | ASME B16.5 |
| Kimyasal Direnç | |
| Mükemmel | Karbondioksit, Hidroklorik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Propan, Sodyum Hidroksit (%25 Konsantrasyon), Su |
| Orta | Deiyonize Su, Gazyağı, Nitrik Asit (%25 Konsantrasyon), Oksijen, Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Tuzlu Su, Sodyum Hidroksit (%50 Konsantrasyon) |
| Yetersiz | Aseton, Hava, Argon, Dizel Yakıt, Etanol, Etilen Glikol, Benzin, Helyum, İzopropil Alkol, Metanol, Metil Etil Keton, Doğal Gaz, Yağ, Buhar, Sülfürik Asit, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.5090 |
| ECCN | EAR99 |
Bu vanaları ANSI flanşlarına cıvatalayın; ASME boyut standartlarına uygundurlar. Kimyasal işleme uygulamalarında agresif ve aşındırıcı çözeltilere dayanıklı plastik gövdeye ve contaya sahiptirler.
CPVC vanalar, PVC vanalara göre daha yüksek sıcaklıklara dayanıklıdır; bu nedenle ısıtıcıya bağlı sistemlerde iyi performans gösterirler. Kısa kolu olan vanalar, kolu daha az yer kapladığı için dar geçitli hatlar için uygundur. Flanşlı rakorlu vanalar, boru tesisatınızı bozmadan kolayca takılıp çıkarılabilir, bu da onları sık bakım veya temizlik gerektiren hatlar için ideal kılar. Flanşlı bağlantı parçasını boru flanşına cıvatalayın. Rakor bağlantı parçasını çevirerek vanayı takın ve çıkarın.
Tam geçişli vanalar akışı kısıtlamaz. Havalandırmalı bilyeli vanalar, hidroklorik asit gibi sert kimyasalların yaydığı gazlardan kaynaklanan basınç birikimini önler.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
