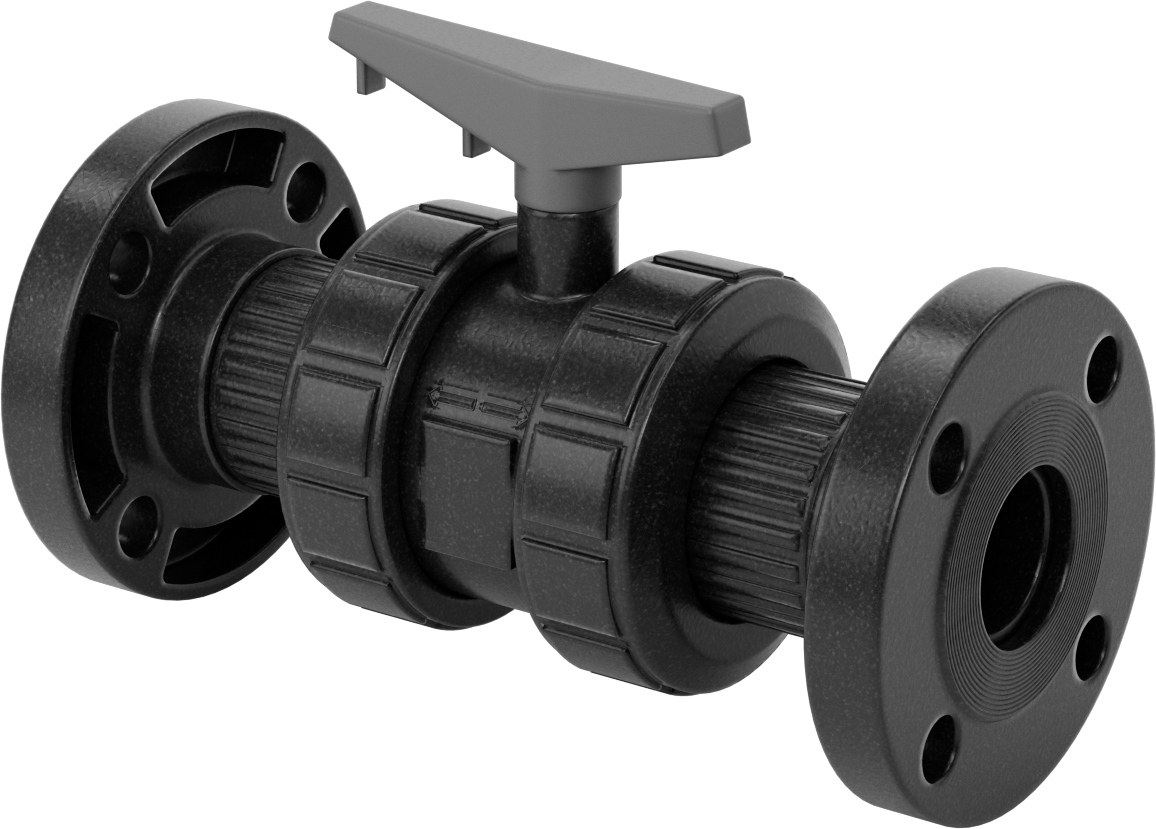

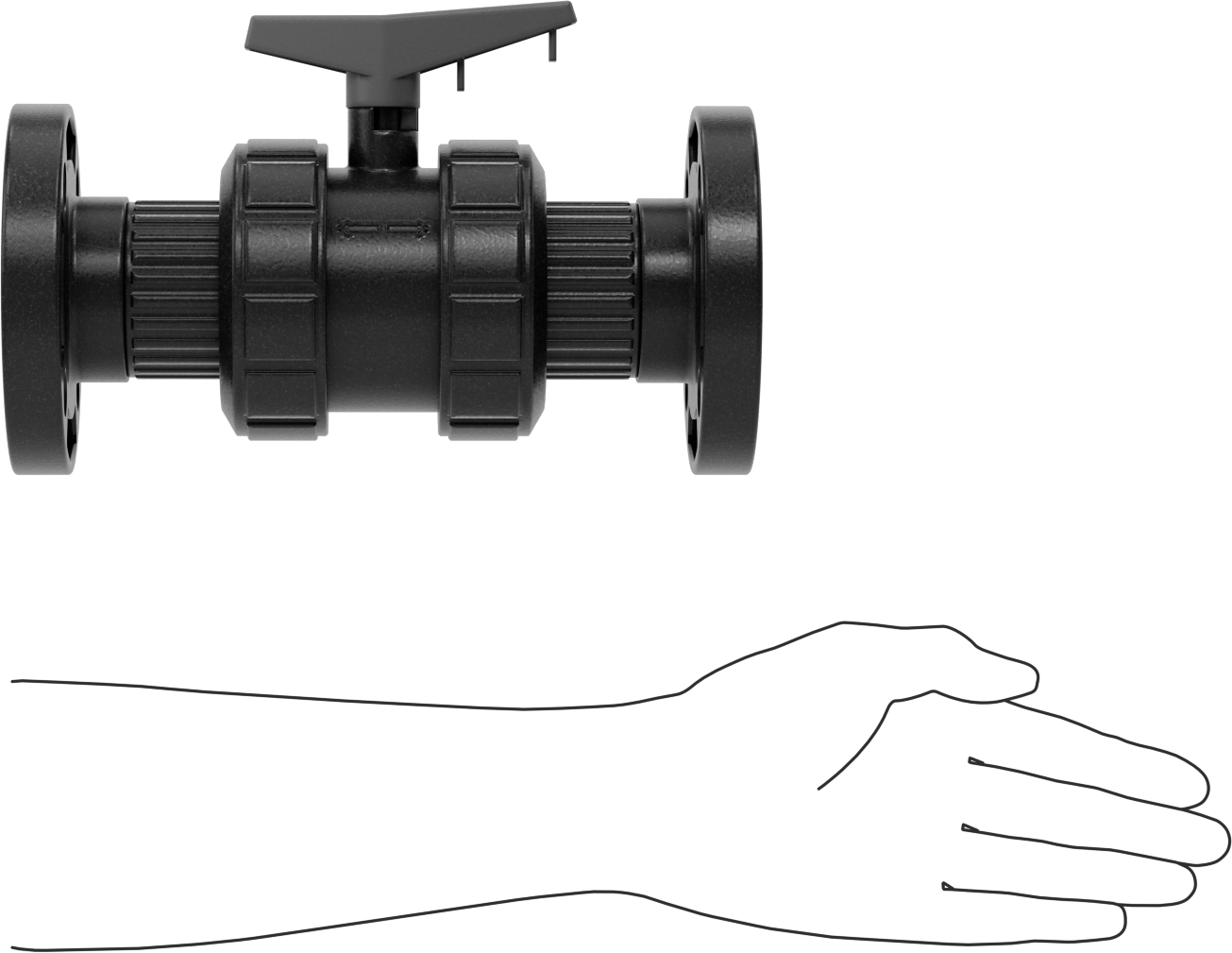

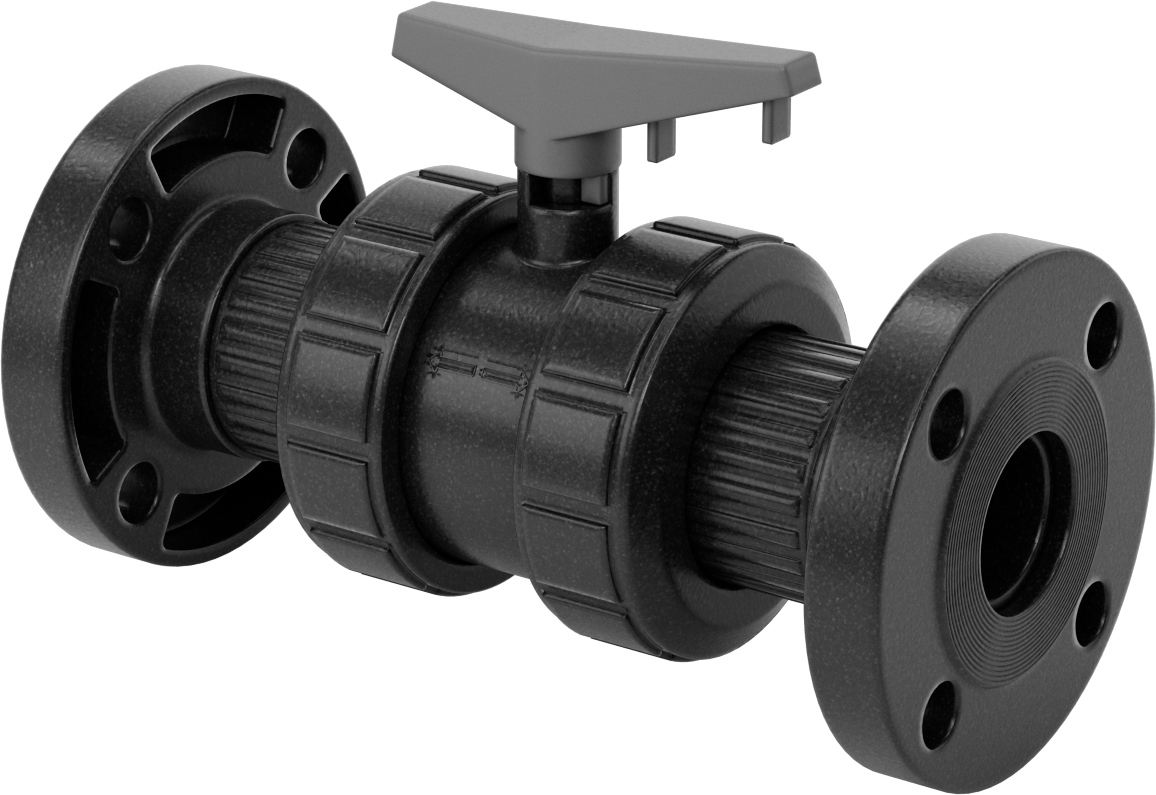

Kimyasallar için Flanşlı Açma/Kapama Vanası, Siyah PVC Plastik Gövde
1-1/2 Boru Boyutu Rakoru
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kısa |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Hidroklorik Asit, İzopropil Alkol, Su |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı, Flanşlı Bağlantı × Flanşlı, Flanşlı Bağlantı |
| Boru Çapı | 1 1/23.81 cm |

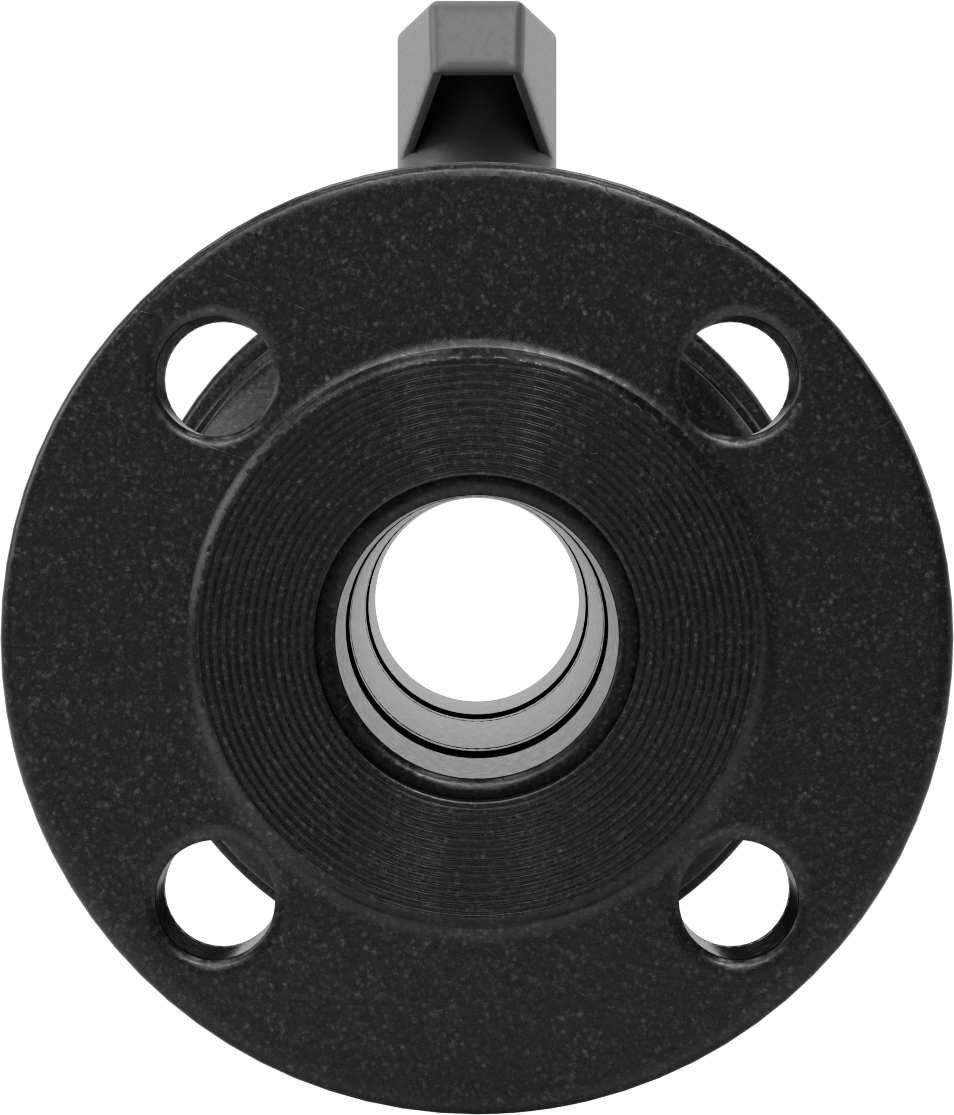

| Flanş Dış Çapı | 5"12.70 cm |
| Cıvatalar | |
| Çap | 3 7/8"9.84 cm |
| Delik Sayısı | 4 |
| Delik Çapı | 5/8"1.59 cm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 117 |
| Maksimum Basınç | 150 psi @ 100° F |
| Sıcaklık Aralığı | 40° ila 140° F |
| Vakum Değeri | 27 in. Hg |
| Gövde Malzemesi | PVC Plastik |
| Renk | Siyah |
| Bilye Malzemesi | PVC Plastik |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 10 1/16"25.56 cm |
| Toplam | |
| Yükseklik | 6 7/16"16.35 cm |
| Uzunluk | 10"25.40 cm |
| Özellikler | Havalandırmalı Top |
| Karşılanan Flanş Spesifikasyonları İçin | ASME B16.5 |
| Kimyasal Direnç | |
| Mükemmel | Karbondioksit, Hidroklorik Asit (%25 Konsantrasyon), İzopropil Alkol, Nitrik Asit (%50 Konsantrasyon), Propan, Sodyum Hidroksit (%25 Konsantrasyon), Su |
| Orta | Deiyonize Su, Etilen Glikol, Benzin, Gazyağı, Nitrik Asit (%25 Konsantrasyon), Yağ, Oksijen, Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Tuzlu Su, Sodyum Hidroksit (%50 Konsantrasyon) |
| Yetersiz | Aseton, Hava, Argon, Dizel Yakıt, Etanol, Helyum, Metanol, Metil Etil Keton, Doğal Gaz, Buhar, Sülfürik Asit, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.5090 |
| ECCN | EAR99 |
Bu vanaları ANSI flanşlarına cıvatalayın; ASME boyut standartlarına uygundurlar. Kimyasal işleme uygulamalarında agresif ve aşındırıcı çözeltilere dayanıklı plastik gövdeye ve contaya sahiptirler.
PVC vanalar, çoğu hafif kimyasal işleme sistemi için standart seçimdir. Kısa kolu olan vanalar, kolu daha az yer kapladığı için düşük açıklıklı hatlar için uygundur. Flanşlı bağlantı parçalarına sahip vanalar, boru tesisatınızı bozmadan kolayca takılıp çıkarılabilir, bu da onları sık bakım veya temizlik gerektiren hatlar için ideal kılar. Flanşlı bağlantı parçasını boru flanşına cıvatalayın. Bağlantı parçasını çevirerek vanayı takın ve çıkarın.
Tam geçişli vanalar akışı kısıtlamaz. Havalandırmalı bilyeli vanalar, hidroklorik asit gibi sert kimyasalların yaydığı gazlardan kaynaklanan basınç birikimini önler.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
