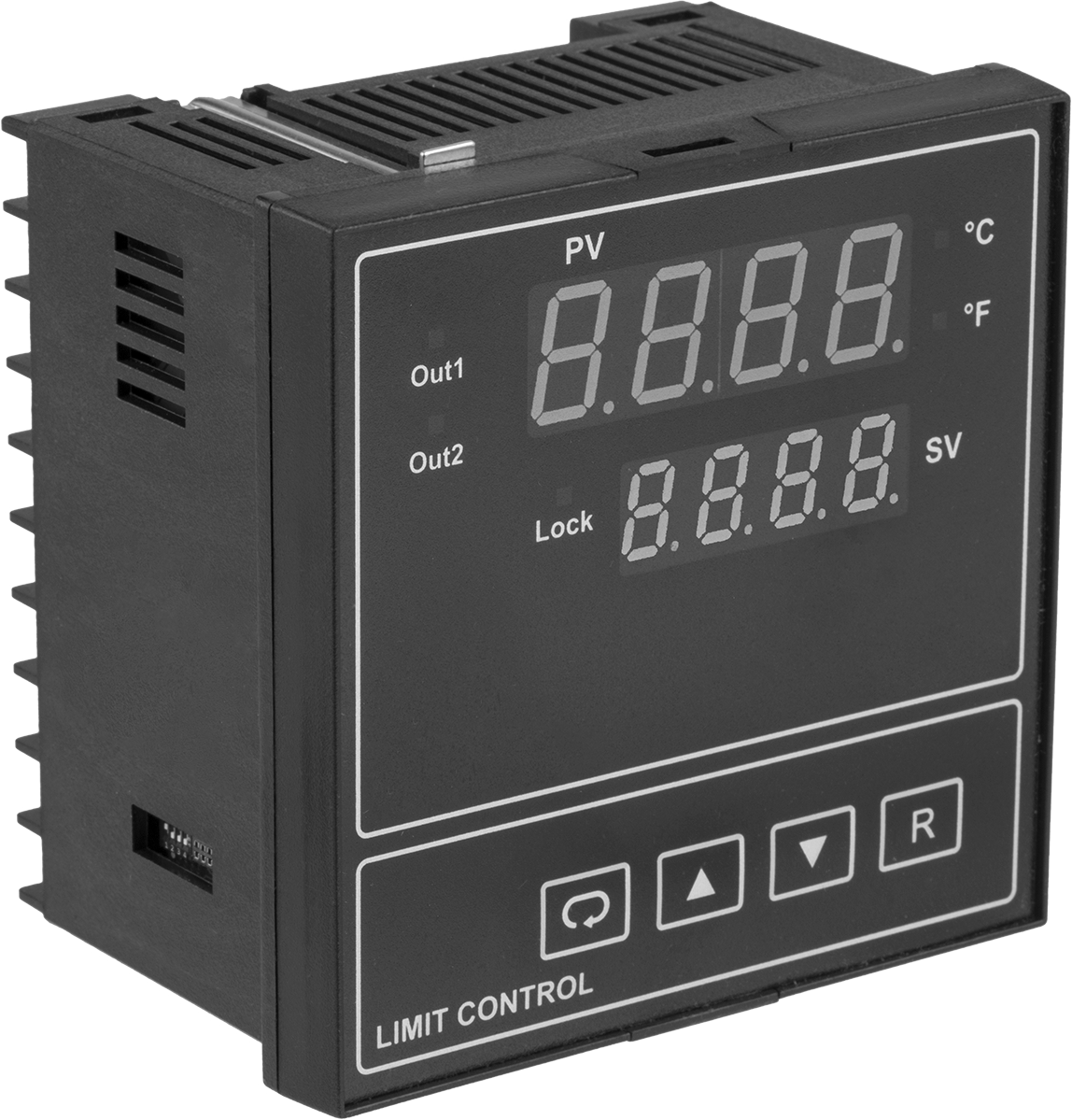

Yüksek Sınırlı Sıcaklık Kontrol Cihazı
2 adet çıkış ile, 1/4 DIN
| Kontrol Cihazı Çıkış Türü | Mekanik Röle |
| DIN Panel Kesim Boyutu için | 1/4 |
| Panel Açıklığı İçin | |
| Yükseklik | 3 5/8"9.21 cm |
| Genişlik | 3 5/8"9.21 cm |
| Yığın Yönü için | B, C, E, J, K, L, N, PL-II, R, S, T |
| Toplam Çıkış Sayısı | 2 |
| Çıkış Türü | Heating—1 Mechanical Relay Heating—1 Mechanical Relay |
| Mekanik Röle | |
| Anahtar Tanımı | SPDT |
| Gerilimde Maksimum Anahtarlama Akımı | 2 amp @ 240V AC |
| Çıkış Gerilimi | 240V AC |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Prob tipi için | Termokupl |
| Sıfırlama Türü | Kılavuz |
| Giriş Gerilimi Aralığı | 90V AC ila 250V AC |
| Yükseklik | 3 3/4"9.53 cm |
| Genişlik | 3 3/4"9.53 cm |
| Derinlik | 2 9/16"6.51 cm |
| Muhafaza Derecesi | IP20, IP30 |
| Özellikler | Uzaktan Sıfırlama |
| Çalıştırma Noktası Ayarlanabilirliği | Ayarlanabilir |
| Ayarlama Yöntemi | Tuş Takımı |
| Sertifikasyon | CE İşareti, FM Onaylı, UL Listed |
| Kontrol Türü | Açma/Kapama Anahtarı |
| Rakam Yüksekliği | 13/32"1.03 cm |
| Ekran Türü | LED |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Elektrik Fazı | Tekli |
| Frekans | 60 Hz |
| Gövde Malzemesi | Plastik |
| Maksimum Çalışma Sıcaklığı | 49°C |
| Ölçü Birimi | Celsius, Fahrenheit |
| Montaj Konumu | Panel |
| Çalıştırma Noktası Sayısı | 1 |
| Çözünürlük | 0.1 |
| Sıcaklık Hassasiyeti | |
| J Tipi Prob | ±3.6° F ±2° C |
| K Tipi Prob | ±3.6° F ±2° C |
| T Tipi Prob | ±3.6° F ±2° C |
| Sıcaklık Aralığı | |
| J Tipi Prob | -180° F to 1,830° F -120° C to 1,000° C |
| K Tipi Prob | -325° F to 2,495° F -200° C to 1,370° C |
| T Tipi Prob | -415° F to 750° F -250° C to 400° C |
| Termokupl Prob Bağlantısı | Tel Uçları |
| UL Dosya Numarası | E244198 |
| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a) |
| Schedule B Numarası | 853710.9060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Donanımı ve personeli korumak için, bu kontrolörler makinanız çok sıcak olduğunda onu kapatır. Makinanızı tekrar açmak için bunları manuel olarak sıfırlayın. Genellikle güvenli durma sistemi olarak ve alarmları tetiklemek için kullanılırlar.
Tetikleme noktasını ayarlayın ve diğer ayarları tuş takımıyla yapın. Sıcaklığı okumak için bu kontrolörler, son derece hassas bir termokupl probu (ayrı satılır) kullanır. Devreleri doğrudan çalıştıran bir veya iki mekanik röleye sahiptir. Bunları DIN kesimli gösterge panellerine monte edin.
SPDT — SPDT (tek kutuplu, çift atımlı) kontrolörler, bir devreyi kapalıdan açık (normalde açık) veya açıktan kapalı (normalde kapalı) konuma getirebilir.
Uzaktan Sıfırlama — Uzaktan sıfırlamalı kontrolörler, ulaşılması zor yerler için idealdir. Çalıştırmak için uzaktan sıfırlama giriş terminallerini kablolamanız gerekir ve sensörün ayarlanan sıcaklığın altında olması gerekir.
