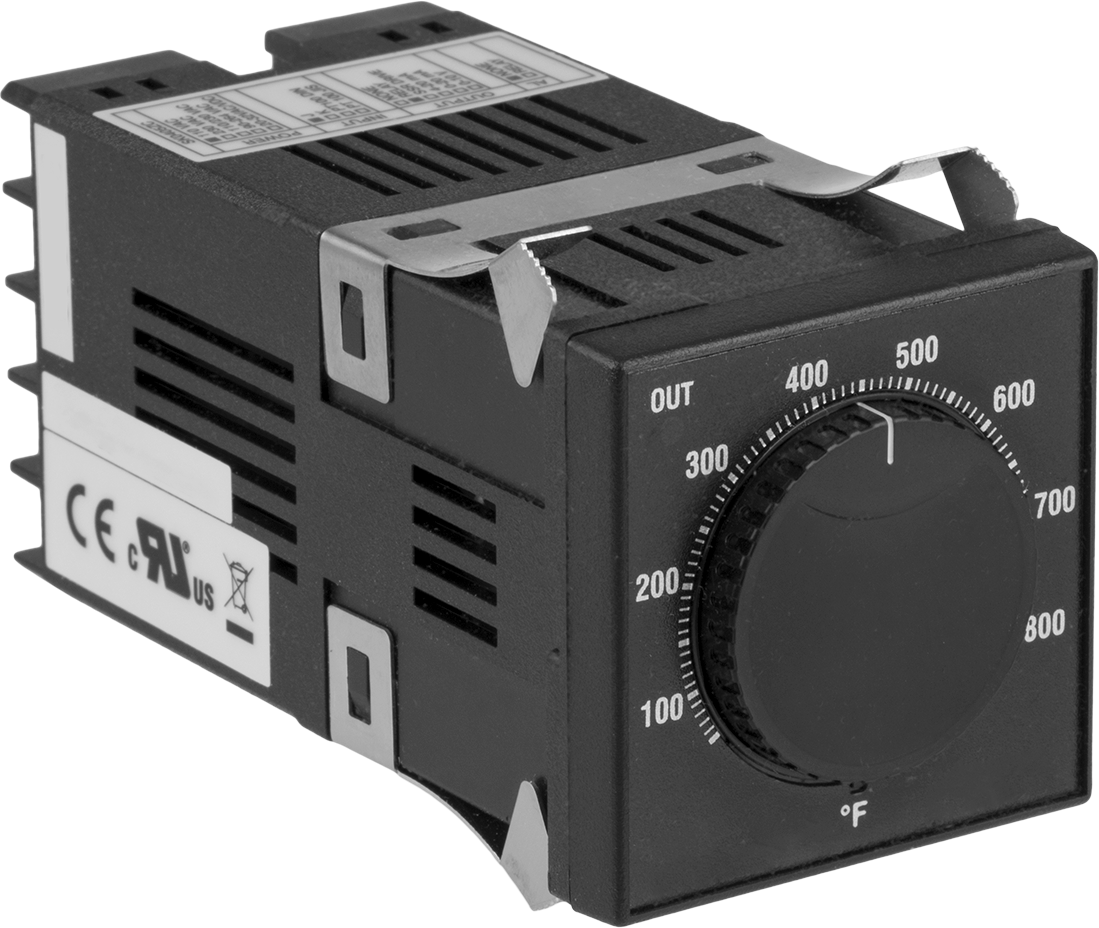

Panele Monte Sıcaklık Kontrol Cihazı
1/16 DIN, 50° ila 850°F
| Kontrol Cihazı Çıkış Türü | Mekanik Röle |
| DIN Panel Kesim Boyutu için | 1/16 |
| Panel Açıklığı İçin | |
| Yükseklik | 1 3/4"4.44 cm |
| Genişlik | 1 3/4"4.44 cm |
| Sıcaklık Kontrol Aralığı | 50° F ila 850° F |
| Yığın Yönü için | J |
| Toplam Çıkış Sayısı | 1 |
| Çıkış Türü | Isıtma—1 Mekanik Röle |
| Mekanik Röle | |
| Anahtar Tanımı | SPDT |
| Gerilimde Maksimum Anahtarlama Akımı | 5 amp @ 240V AC |
| Çıkış Gerilimi | 240V AC |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Prob tipi için | Termokupl |
| Sıfırlama Türü | Otomatik |
| Giriş Gerilimi Aralığı | 200V AC ila 240V AC |
| Yükseklik | 1 7/8"4.76 cm |
| Genişlik | 1 7/8"4.76 cm |
| Derinlik | 3 3/4"9.53 cm |
| Özellikler | LED Durum Göstergesi |
| Çalıştırma Noktası Ayarlanabilirliği | Ayarlanabilir |
| Ayarlama Yöntemi | Kadran |
| Sertifikasyon | C-UL Onaylı Bileşen, CE İşareti, UL Onaylı Bileşen |
| Kontrol Türü | Oransal |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Elektrik Fazı | Tekli |
| Frekans | 60 Hz |
| Gövde Malzemesi | Plastik |
| Maksimum Çalışma Sıcaklığı | 50°C |
| Ölçü Birimi | Fahrenheit |
| Montaj Konumu | Panel |
| Çalıştırma Noktası Sayısı | 1 |
| Sıcaklık Hassasiyeti | |
| J Tipi Prob | ±3.6° F |
| Sıcaklık Aralığı | |
| J Tipi Prob | -180° F ila 1,830° F |
| Sıcaklık Çözünürlüğü | -17°C |
| Termokupl Prob Bağlantısı | Tel Uçları |
| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a) |
| Schedule B Numarası | 853710.9060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Sisteminizde ayarlanan sıcaklığı korumak için ısıtıcıyı aralıklı olarak açıp kapatın. Bu oransal kontrolörler, sisteminiz ayarlanan sıcaklığın altında olduğunda ısıtıcıyı açık tutar ve sisteminiz ayarlanan sıcaklığa yaklaştığında kısa döngüler halinde kapatır. Kısa döngüler, bu kontrolörleri daha hassas hale getirir ve açma/kapama kontrolörlerine göre daha az sıcaklık dalgalanmasına neden olur. Bunları yalnızca elektrikli ısıtıcılarla kullanın; vanalar veya solenoidlerle çalışmazlar.

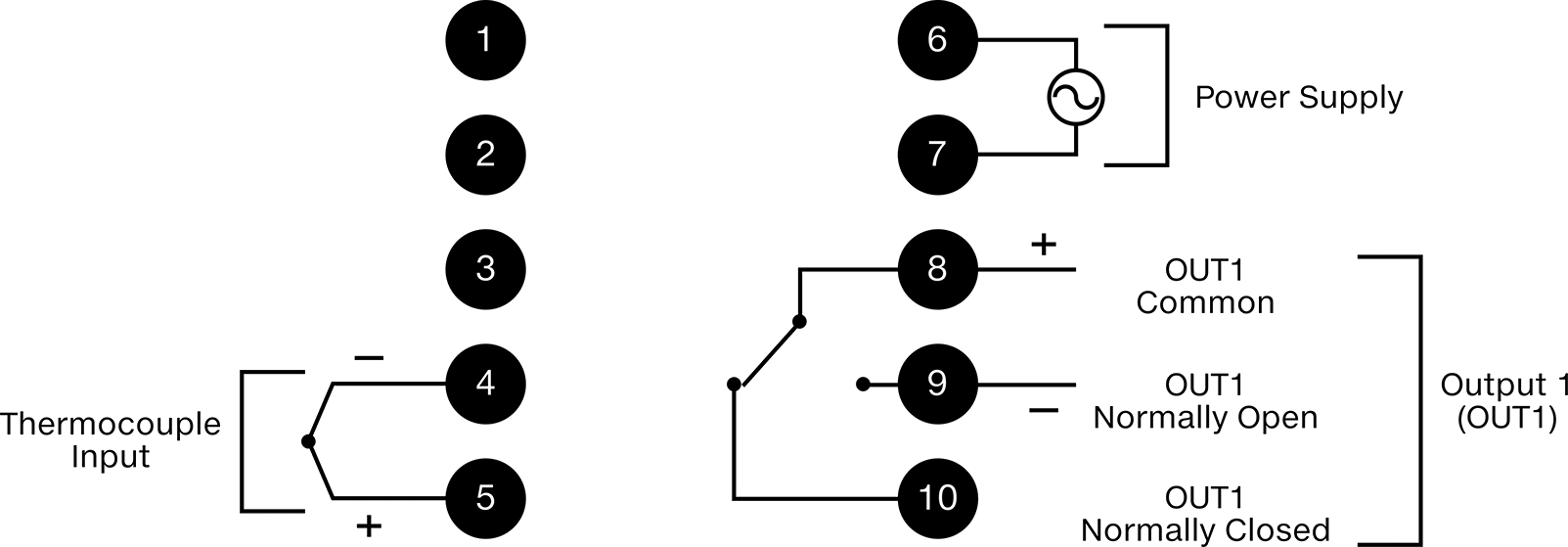

Bu kontrol cihazlarındaki kadranı çevirerek ayarlamak istediğiniz sıcaklığı seçin. Sıcaklığı ölçmek için son derece hassas bir termokupl probu (ürün dahil değildir) kullanırlar. Mekanik röle, devreleri doğrudan çalıştırır. Hepsi SPDT (tek kutuplu, çift atımlı) olup, bir devreyi kapalıdan açık (normalde açık) veya açıktan kapalı (normalde kapalı) konuma getirebilir. Bu kontrol cihazlarını DIN kesimli gösterge panellerine monte edin.
Tüm kontrolörler Amerikan, Kanada ve Avrupa güvenlik standartlarına uygundur.
