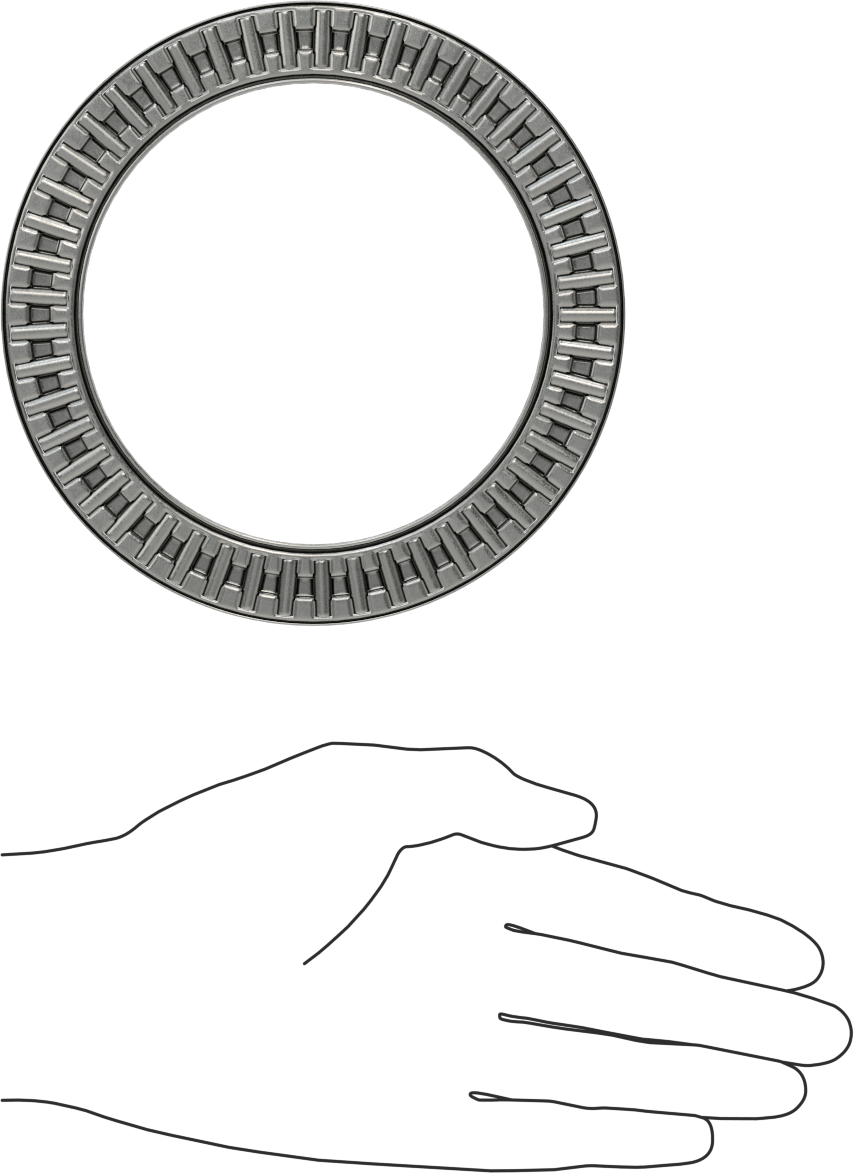

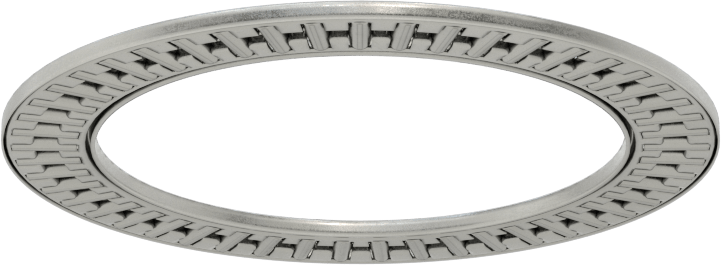

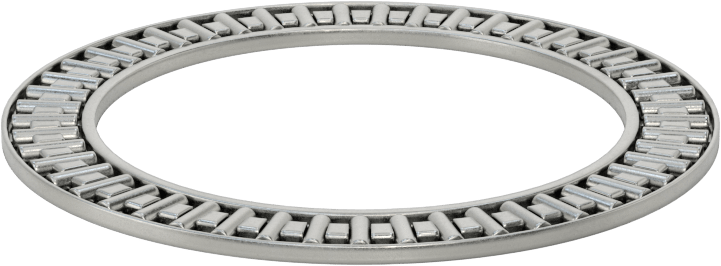

İğneli Makaralı Baskı Yatağı
100 mm Mil Çapı için, 135mm OD
| Makara Rulman Tipi | İğne |
| Rulman Tipi | Rulo |
| Yağlama | Gerekli |
| Silindir Malzemesi | Çelik |
| Mil Çapı İçin | 100 mm |
| Dış Çap | 135 mm |
| Dış Çap Toleransı | -0.6 mm ila -0.2 mm |
| Kalınlık | 4 mm |
| Kalınlık Toleransı | -0.01 mm ila 0 mm |
| Kafes Malzemesi | Çelik |
| Dinamik İtme Yük Kapasitesi | 20,400 lb. |
| Maksimum Dönüş Hızı | 2,420 rpm |
| Sıcaklık Aralığı | 0° F ila 240° F |
| Karşılanan Teknik Özellikler | DIN 5405-3, ISO 303 |
| Yatak Conta Tipi | Açık |
| Yük Yönü için | İtme Kuvveti |
| Mil Yüzey Pürüzlülüğü için, Ra | 0.2 μm |
| Mil Tipi için | Yuvarlak |
| ID | 100 mm |
| ID Toleransı | 0.072 mm ila 0.292 mm |
| Performans | Ultra Low Friction |
| Statik İtme Yükü Kapasitesi | 125,850 lb. |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848240.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | İnce Pullar |
Küçük ama güçlü olan en ince yuvarlanan baskı yataklarımız, dar alanlara sığar ve yüksek hızlarda döner. Uzun, ince makaraları, takım tezgahı millerinden dişli kutularına kadar her şeyde baskı yüklerini destekler ve sürtünmeyi azaltır.
Bir kafes, makaraları yerinde tutar. Bu rulmanları, en ince profil için sertleştirilmiş, taşlanmış yüzeyler arasına rondela koymadan monte edebilirsiniz. Sertleştirilmemiş, taşlanmamış yüzeylerle çalışıyorsanız, makaraların üzerinde çalışması için iki rondelaya ihtiyacınız olacaktır. Bu üç parçalı tasarımın yağlanması kolaydır, ancak yağ açıkta olduğu için toz ve kiri çeker.
Çelik—Güçlü ve aşınmaya dayanıklıdır. Ancak nem paslanmaya neden olacağından, bu rulmanlar kuru ortamlar için en uygunudur.
Açık Tip — Hava akışını engelleyen lastik conta bulunmadığından, bu rulmanlar ısıyı hızla dağıtır, böylece yağlayıcının ömrünü uzatır ve zamanla sürtünmeyi azaltır.
