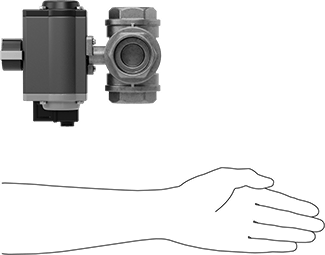

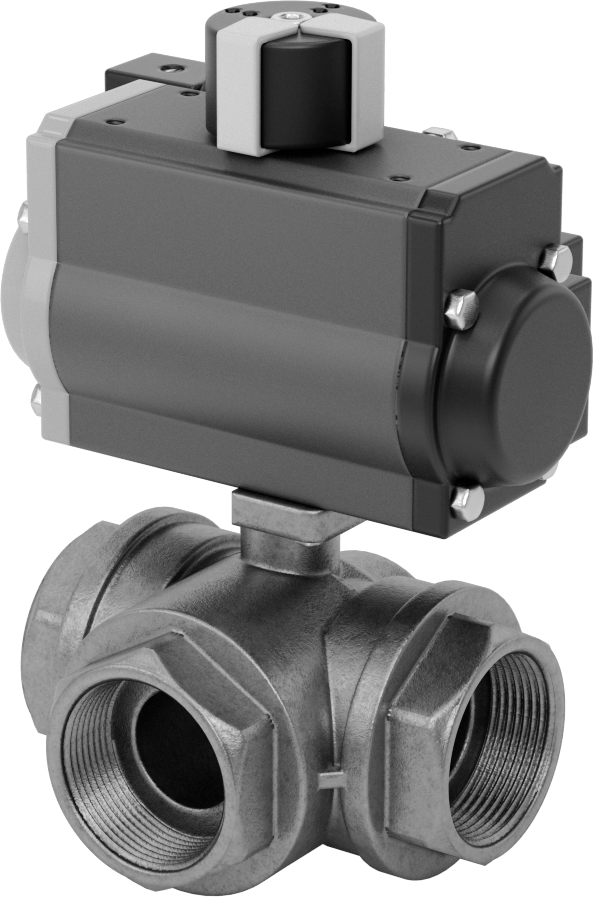

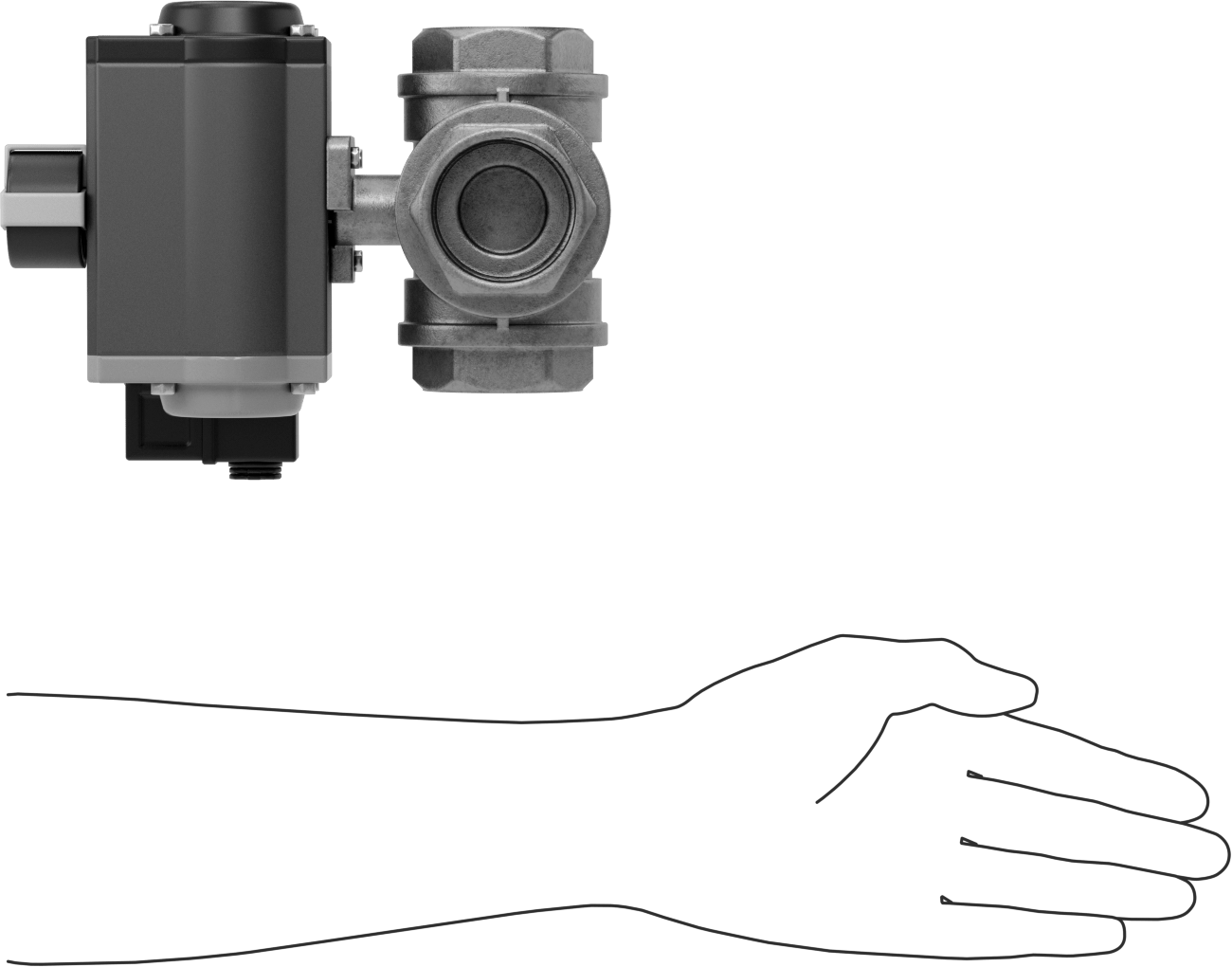

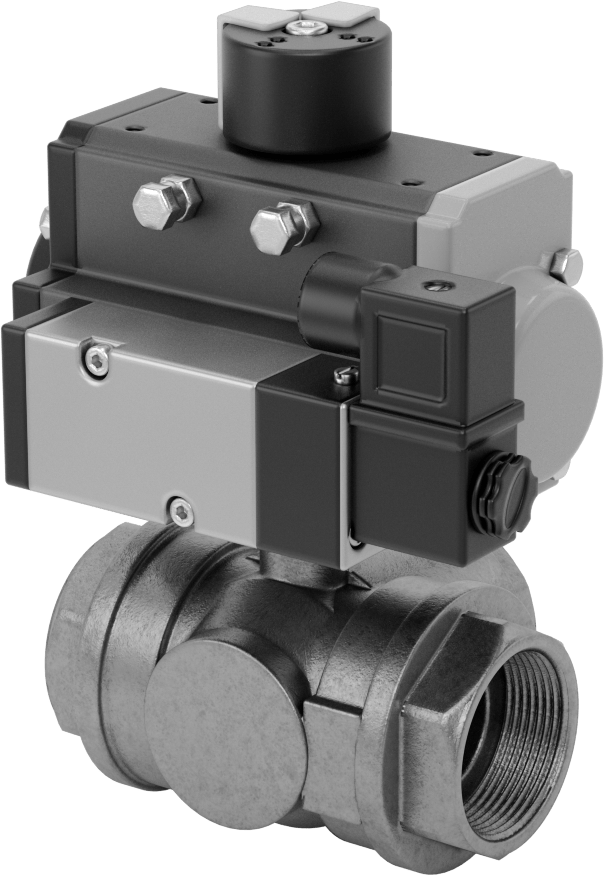

Dişli Hava Tahrikli Yön Değiştirme Valfi, Çift Etkili
1-1/2 NPT Dişi
| Gövde Malzemesi | Pirinç |
| Diş Tipi | NPT |
| Cins | Dişi |
| Diş Tipi | NPT |
| Cins | Dişi |
| Diş Tipi | NPT |
| Cins | Dişi |
| Aktüatör | |
| Gövde Malzemesi | Alüminyum |
| Montaj Konumu | Doğrudan |
| Sıcaklık | 0° F ila 130° F |
| Uzunluk | 6 7/16"16.35 cm |
| Tip | Çift Etkili |
| Hava Tahrik Türü | Hava-Yönlendirme/Hava-Geri Dönüş |
| Gerilim | 120V AC |
| Boru Çapı | 1 1/23.81 cm |
| Saptırma Vanası Akış Şeması | L-Deseni |
| Akış Katsayısı (Cv) | 29.75 |
| Sıcaklıktaki Maksimum Basınç | 400 psi @ 175° F |
| Sıcaklık Başındaki Maksimum Buhar Basıncı | 100 psi @ 340° F |
| Hava | |
| Basınç Aralığı | 60 psi ila 125 psi |
| Bağlantı | 1/4 NPT Dişi |
| Valf Tipi | Top, Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Sıcaklık Aralığı | -4° F ila 340° F |
| Valf Uzunluğu | 4 7/8"12.38 cm |
| Toplam | |
| Yükseklik | 7 3/4"19.68 cm |
| Uzunluk | 5 9/16"14.13 cm |
| Elektrik Bağlantısı | DIN B |
| Vakum Değeri | 29 in. Hg |
| Kare Tırnak Boyutu için | Hava, Argon, Helyum, Kripton, Neon, Yağ, Buhar, Su, Xenon |
| Conta Malzemesi | PTFE |
| Sertifikasyon | C-UL Listeli, UL Listed |
| Çalıştırma | Hava |
| Çalıştırma Süresi | Derecelendirilmemiştir |
| Bilye Malzemesi | Krom Kaplama Pirinç |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, Deiyonize Su, Dizel Yakıt, Etanol, Helyum, İzopropil Alkol, Gazyağı, Kripton, Metanol (Metil Alkol), Metil Etil Keton (MEK), Neon, Oksijen, Propan, Buhar, Toluen (Metilbenzen), Su, Xenon, Ksilen |
| Orta | Karbondioksit, İçme Suyu, Etilen Glikol, Akaryakıt, Sabun Çözeltileri, Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon) |
| Yetersiz | Klor, Tuzlu Su, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Giriş Bağlantısı Konumu | Merkez |
| Çıkış Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Dış Mekan |
| Bağlantı Elemanı Bağlantısı | Dişli × Dişli × Dişli |
| Bağlantı Tipi | Konektör |
| Akış Kesme | Hayır |
| Yığın Yönü için | Evet |
| Frekans | 60 Hz |
| Montaj Konumu | Yatay, Dikey |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 1 1/2 × 1 1/2 |
| Pilot Valf Dahil | Evet |
| Bağlantı Noktası Türü | Standart |
| Koltuk Malzemesi | PTFE |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848120.0080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Motor tahrikli vanalardan daha hızlı bir şekilde bağlantı noktaları arasındaki akışı yönlendirmek için, bunlar basınçlı hava ile çalışır. Aktüatöre giden havayı, ürünle birlikte verilen elektrikli pilot vana veya manuel açma/kapama vanası (ürünle birlikte verilmez) kullanarak kontrol etmelisiniz. Vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Aktüatör, hareketi ve aşınmayı en aza indirmek için vana gövdesine doğrudan monte edilmiştir. Vanalar standart bağlantı noktalıdır, bu nedenle akışı hafifçe kısıtlarlar.
Hava Yönlendirme/Hava Geri Dönüş — Hava yönlendirme/hava geri dönüş valfleri, akışı sağ bağlantı çıkışına yönlendirmek için hava basıncı ve akışı sol bağlantı çıkışına geri döndürmek için hava basıncı gerektirir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
