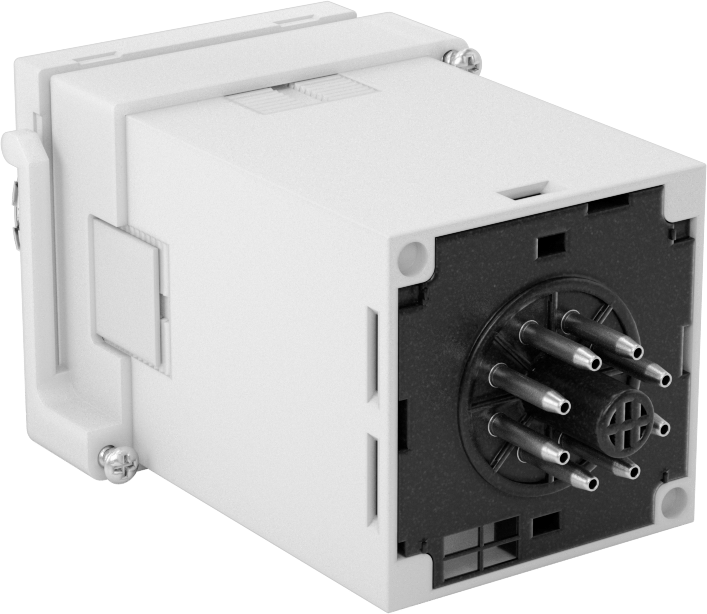

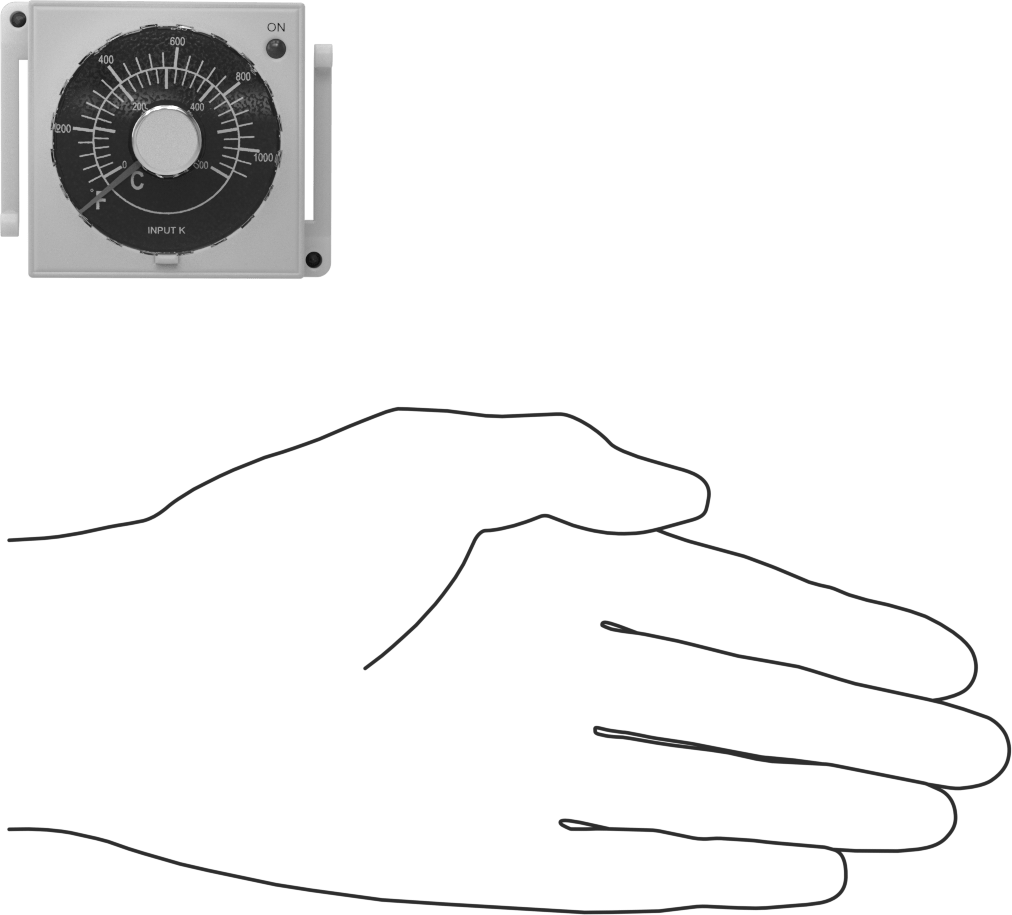

Açma/Kapama Sıcaklık Kontrol Cihazı, Kadran
2190°F Maksimum Sıcaklık
| Ayarlama Yöntemi | Kadran |
| DIN Panel Kesim Boyutu için | 1/16 |
| Panel Açıklığı İçin | |
| Yükseklik | 1 3/4"4.44 cm |
| Genişlik | 1 3/4"4.44 cm |
| Giriş Gerilimi | 100V AC ila 240V AC |
| Sıcaklık Kontrol Aralığı | 32° F to 2,190° F 0° C to 1,200° C |
| Yığın Yönü için | K |
| Toplam Çıkış Sayısı | 1 |
| Çıkış Türü | Isıtma—1 Mekanik Röle |
| Mekanik Röle | |
| Anahtar Tanımı | SPDT |
| Gerilimde Maksimum Anahtarlama Akımı | 3 amp @ 250V AC |
| Çıkış Gerilimi | 240V AC |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Sıfırlama Türü | Otomatik |
| Muhafaza Derecesi | IP40 |
| Çalıştırma Noktası Ayarlanabilirliği | Ayarlanabilir |
| Sertifikasyon | CE İşareti, CSA Certified, UL Listed |
| Kontrol Türü | Açma/Kapama Anahtarı |
| CSA Dosya Numarası | 059623_0_000 |
| Derinlik | 4"10.16 cm |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Elektrik Fazı | Tekli |
| Prob tipi için | Termokupl |
| Frekans | 60 Hz |
| Yükseklik | 1 3/4"4.44 cm |
| Gövde Malzemesi | Plastik |
| İçerir | Gömme Montaj Adaptörü |
| Maksimum Çalışma Sıcaklığı | 49°C |
| Ölçü Birimi | Celsius, Fahrenheit |
| Montaj Konumu | Panel |
| Çalıştırma Noktası Sayısı | 1 |
| Sıcaklık Hassasiyeti | |
| K Tipi Prob | ±43.2° F ±24° C |
| Sıcaklık Aralığı | |
| K Tipi Prob | 32° F to 2,190° F 0° C to 1,200° C |
| Termokupl Prob Bağlantısı | Vida Terminali |
| UL Dosya Numarası | E316989 |
| Genişlik | 1 3/4"4.44 cm |
| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853710.9060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
En basit sıcaklık kontrol cihazlarıdır; belirli bir sıcaklıkta cihazları ara durum olmaksızın tamamen açar veya kapatır. Alarm olarak ve sıcaklığın yavaş değiştiği sistemler için idealdir, ancak hassas sıcaklık kontrolü gerektiğinde kullanılmamalıdır. Sıcaklık dalgalandıkça tümü otomatik olarak sıfırlanır. Sıcaklığı okumak için, son derece hassas bir termokupl probu (dahil değildir) kullanırlar. Mekanik röle ise devreleri doğrudan çalıştırır. Kontrolörler SPDT (tek kutuplu, çift atımlı) olup, bir devreyi kapalıdan açık (normalde açık) veya açıktan kapalı (normalde kapalı) konuma getirebilir. Bunları gösterge panellerindeki kesiklere monte edin.
Hepsi Amerikan, Kanada ve Avrupa güvenlik standartlarını karşılar.

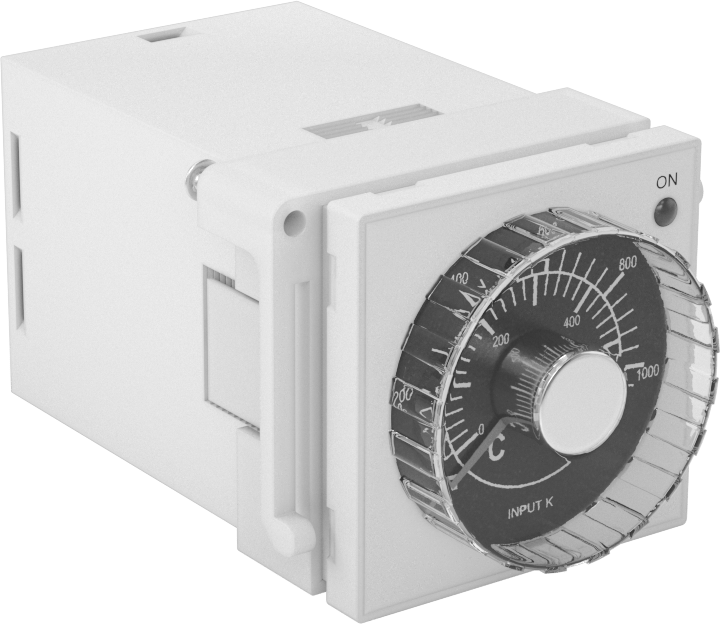

Kadran Ayarı—Kadranlı kontrolörler, bir dönüşle sıcaklık çalıştırma noktasını değiştirmenize olanak tanır. 1/16 DIN kesiklere sahip panellere sığarlar.
