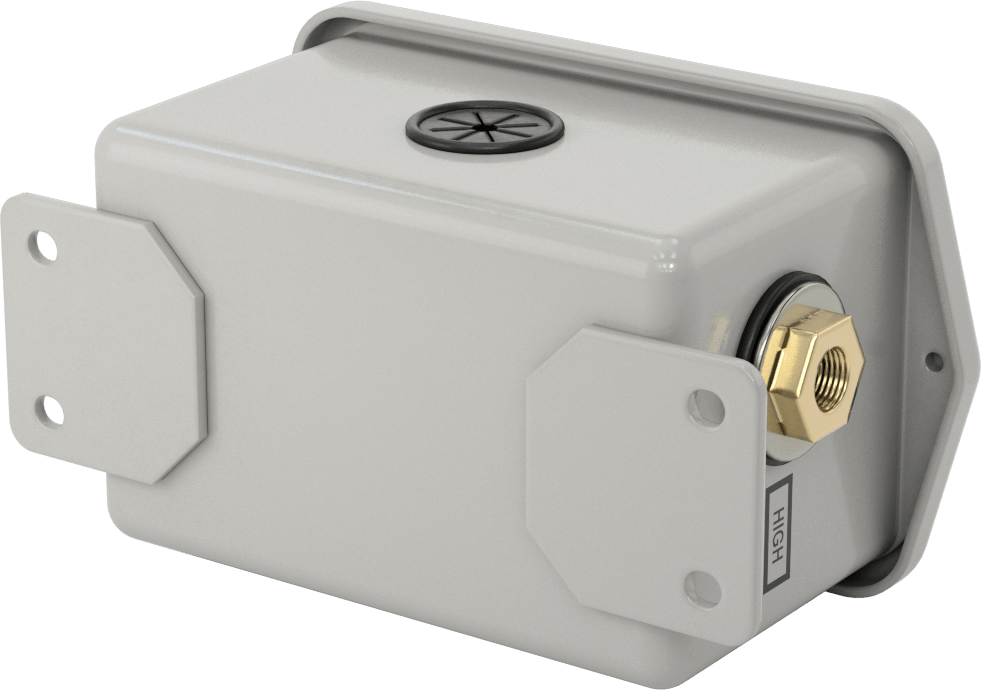

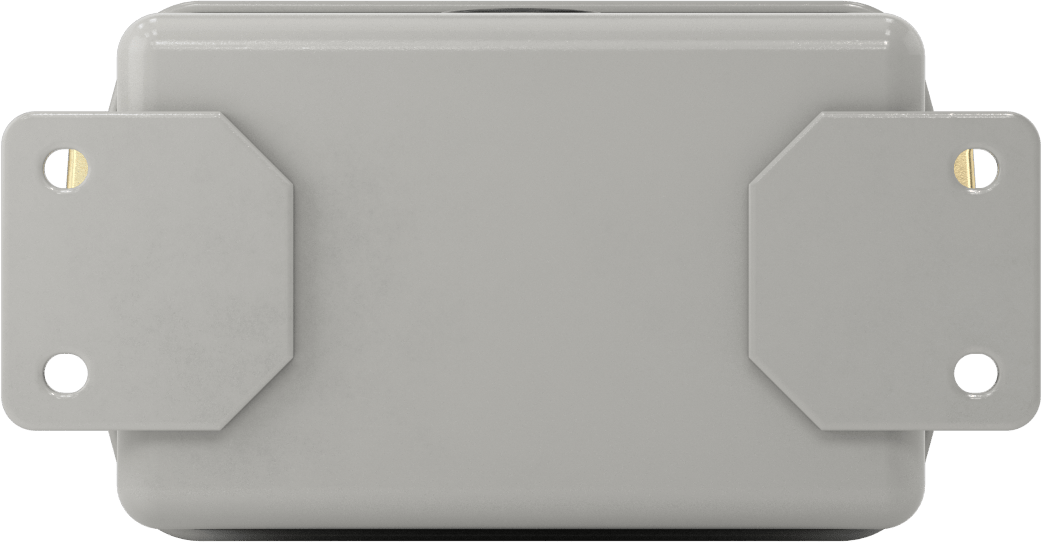

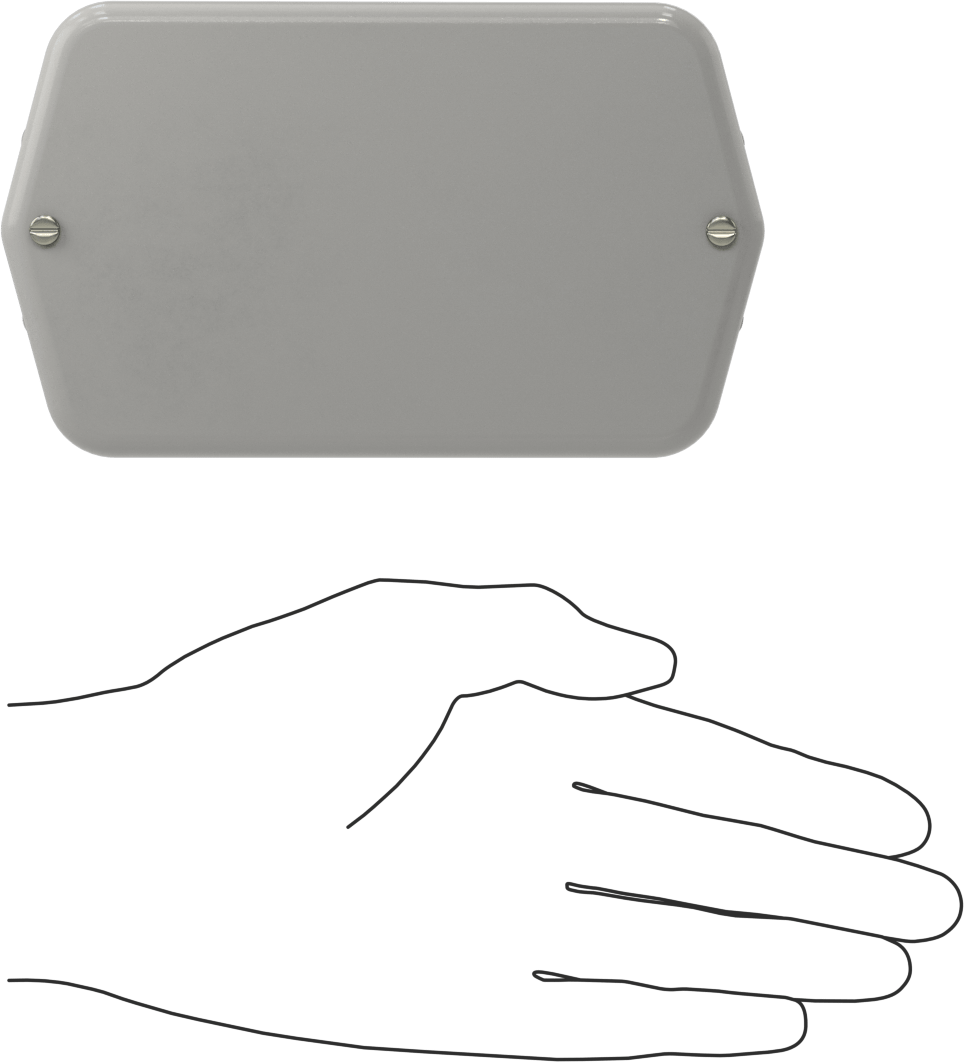

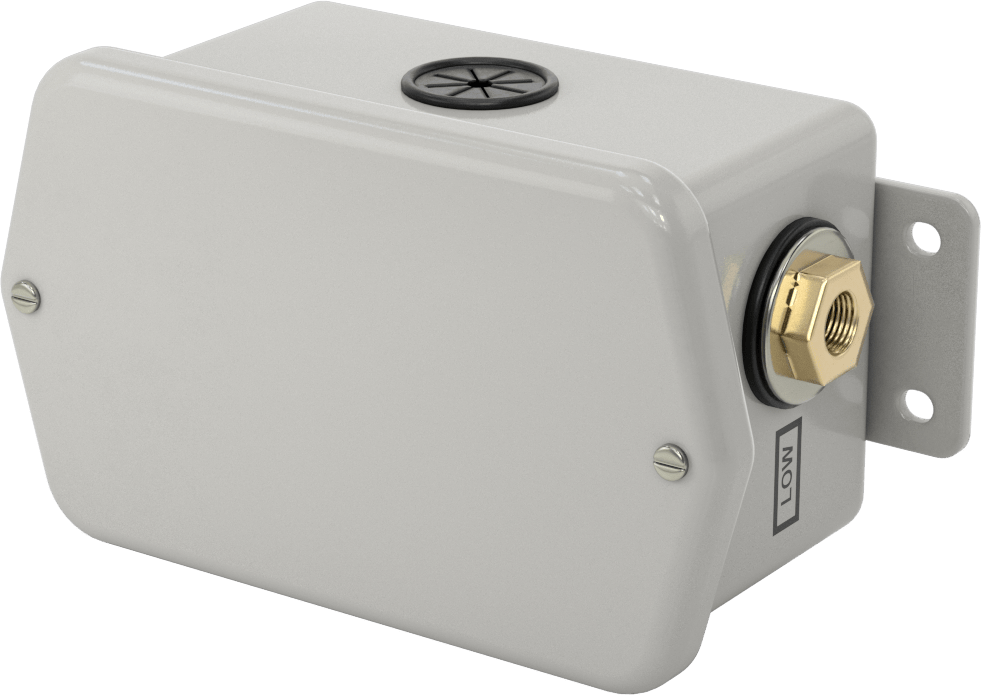

Sıvılar için Diferansiyel Basınç Transmitteri, Çelik Muhafaza
4-20 mA Çıkış, 0 ila 1 in. H2O
| Gövde Malzemesi | Çelik |
| Tel Bağlantısı | Vida Terminali |
| Basınç Farkı | 0 in. H₂O ila 1 in. H₂O |
| Maksimum Giriş Basıncı | 20 psi1.4 bar |
| Giriş Gerilimi | 18V DC ila 30V DC |
| Boru Çapı | 1/80.32 cm |
| Tel Sayısı İçin | 2 |
| Montaj Donanımı Dahil | Hayır |
| Montaj Delikleri | |
| Çap | 7/32"0.56 cm |
| Adet | 4 |
| Yükseklik | 3 5/16"8.41 cm |
| Genişlik | 2 15/16"7.46 cm |
| Muhafaza Derecesi | IP56, NEMA 4 |
| Kare Tırnak Boyutu için | Hidrolik Sıvı, Su |
| Hassasiyet | ±1% |
| Bağlantı | |
| Boru | NPT |
| Bağlantı Elemanı | Dişli |
| Malzeme | Pirinç |
| Sıcaklık Aralığı | 32° F ila 122° F |
| Bağlanır | Boru |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Tozlu, Dış Mekan, Yıkama, Islak |
| Kablo Kanalı Anma Ölçüsüu için | 1/2 |
| Ölçü Birimi | Su İnçleri |
| Ölçüler | Diferansiyel Basınç |
| Çıkış Akımı | 4 mA ila 20 mA |
| Tepki Süresi | 0.4 sec. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 902620.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Pompalarda, soğutma sistemlerinde ve diğer sıvı uygulamalarında kullanılan bu vericiler, iki giriş arasındaki basınç farkını uzaktan ölçer. Bunlar, dönüştürücüler olarak da bilinir. Bu vericiler, basınç farkını, basıncı izlemek veya ekipmanı kontrol etmek için uzaktan ekranlar, programlanabilir mantık denetleyicileri ve motor hız denetleyicileri gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Bunların, bir filtrenin tıkandığını belirtmek için kullanıldığını sıklıkla göreceksiniz.
Alıcı cihazınızın vericiden gelen sinyali yorumlayabilmesi için, cihazı vericinin diferansiyel basınç aralığına ve çıkış sinyaline göre kalibre etmeniz gerekir. Vericiler, yalnızca nominal basınç aralığı içinde doğru okumalar sağlar. Bunları iki kablo kullanarak bağlayın. Aynı kablo, alıcıya sinyal göndermek ve vericiye güç sağlamak için kullanılır. Akım, uzun mesafelerde sinyal kaybına uğramaz ve diğer cihazlardan gelen elektriksel parazitlerden etkilenmez.
IP56 Muhafaza Sınıfı — IP56 sınıfı vericiler, bazı tozlara ve yıkamalara karşı koruma sağlar.
NEMA 4 Muhafaza Sınıfı—NEMA 4 sınıfı vericiler, hava koşullarına ve yıkamalara karşı koruma sağlar.
