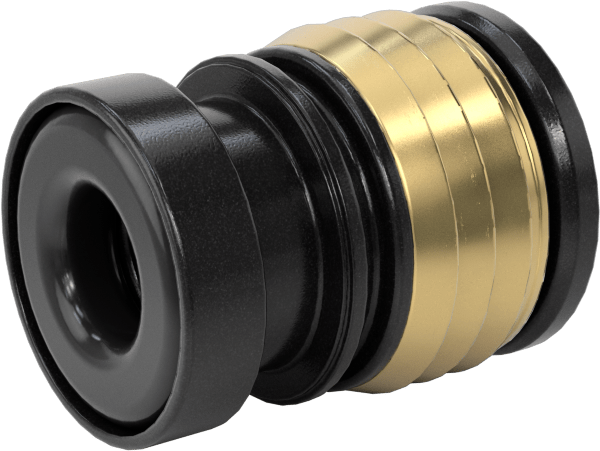

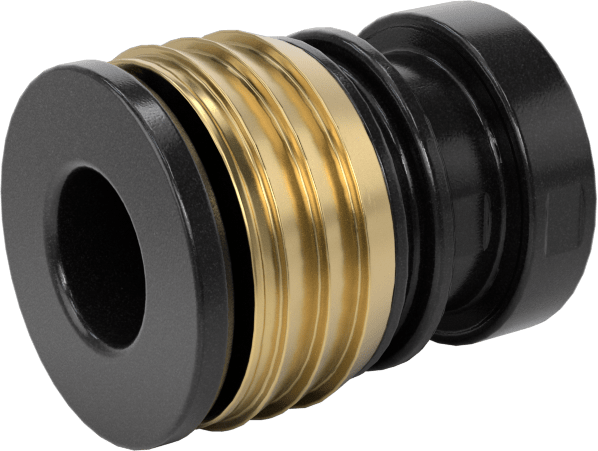

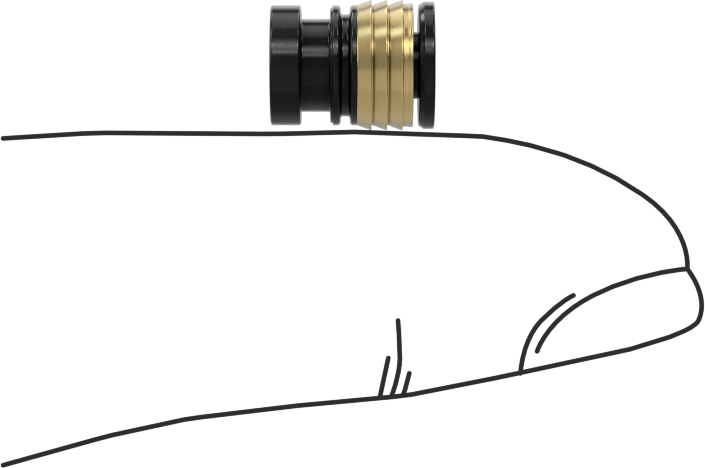

Hava için Bas-Bağlan Boru Bağlantı Parçası
1/8" (0.32 cm) Dış Çaplı Boru için Düz Kartuş
| Şekil | Düz |
| Tip | Kartuş |
| Kare Tırnak Boyutu için | Hava |
| Boru Bağlantısı | |
| Bağlantı Stili | Tak ve Bağlan |
| Tak-Çalıştır Tipi | Standart |
| Cins | Dişi |
| O-Ring Malzemesi | Buna-N Kauçuk |
| Kare Boru İç Genişliği için | 1/8"0.32 cm |
| Malzeme | Nikel Kaplı Pirinç |
| Serbest Bırakma Türü | Halka |
| Serbest Bırakma Halkası | |
| Malzeme | Plastik |
| Renk | Siyah |
| Maksimum Basınç | 290 psi @ 72° F |
| Maksimum Vakum | 28 inç Hg @ 72° F |
| Sıcaklık Aralığı | 0° ila 170° F |
| Uzunluk | 23/64"0.91 cm |
| Gerekli Delik Çapı | |
| Tutma Halkası | 0.28"0.71 cm |
| O-Ring | 0.244"0.62 cm |
| Boru Dayanağı | 0.128"0.33 cm |
| Delik Çapı Toleransı | -0.001" ila 0.002"0.00 cm / 0.01 cm |
| Maksimum Delik Çapı | 0.1"0.25 cm |
| Gerekli Delik Derinliği | |
| Tutma Halkası | 0.209"0.53 cm |
| O-Ring | 0.293"0.74 cm |
| Boru Dayanağı | 0.374"0.95 cm |
| Minimum Levha Kalınlığı | 0.394"1.00 cm |
| Yığın Yönü için | |
| Malzeme | Polietilen Plastik, Poliüretan Kauçuk |
| Yığın Yönü için | Sert |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 401699.6000 |
| ECCN | EAR99 |
Hortumu bu bağlantı parçalarına yerleştirin; iç tutma halkası ve O-ring hortumu sıkıca tutar. Bunlar, anında bağlantı parçaları olarak da bilinir. Bağlantıyı kesmek için, serbest bırakma halkasına basın ve hortumu bağlantı parçasından çekip çıkarın. Bağlantı parçaları iyi korozyon direncine sahiptir. Bunları düşük basınçlı uygulamalarda kullanın.
Tanımlama halkaları (ayrı satılır), serbest bırakma halkasının üzerine takılarak hatlarınızı renk kodlarıyla ayırt etmenizi sağlar.
Klipsler (ayrı satılır) hortumlarınızı ve bağlantı parçalarınızı hizalar ve düzenler.
Kartuşlar, ekipmanınızdaki dişsiz bağlantı noktalarına takılarak hortumlarla iterek bağlanan bir bağlantı oluşturur. Dişli bağlantı noktası kurmanın alternatifi olarak bunları musluklar, manifoldlar ve akış yönü ayırıcılar gibi ekipmanlara takın. Bir serbest bırakma halkası, hortumu sabitlemek için bir tutma halkası ve bir O-ring içerirler.
