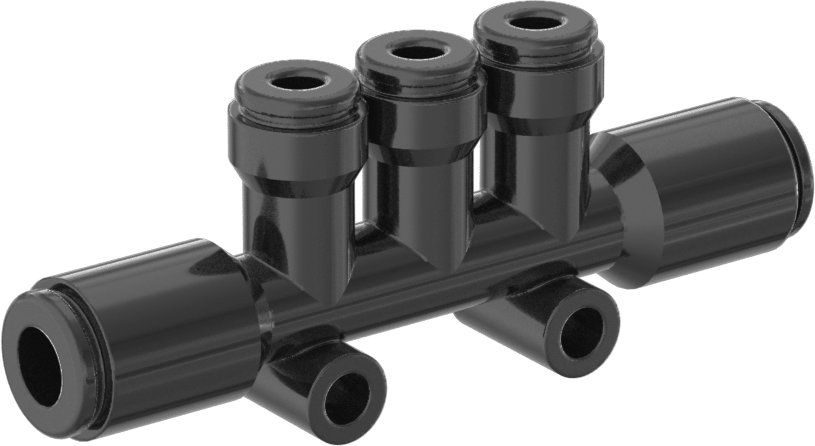

Hava için Bas-Bağlan Boru Bağlantı Parçası

3 Çıkışlı Manifold Redüktörü, 1/4 (0.64 cm)“ x 5/32 (0.40 cm)” Boru Dış Çapı için

Teknik Cizim

Şekil	Manifold
Tip	Redüktör
Kare Tırnak Boyutu için	Hava
Giriş Sayısı	2
Boru Bağlantısı (Giriş)
Bağlantı Stili	Tak ve Bağlan
Tak-Çalıştır Tipi	Standart
Cins	Dişi
O-Ring Malzemesi	Buna-N Kauçuk
Yığın Yönü için	1/4"0.64 cm
Çıkış Sayısı	3
Boru Bağlantısı (Çıkış)
Bağlantı Stili	Tak ve Bağlan
Tak-Çalıştır Tipi	Standart
Cins	Dişi
O-Ring Malzemesi	Buna-N Kauçuk
Kare Delik Boyutu için	5/32"0.40 cm
Malzeme	Naylon Plastik
Renk	Siyah
Netlik	Opak
Serbest Bırakma Türü	Halka
Serbest Bırakma Halkası Malzemesi	Plastik
Serbest Bırakma Halkası Rengi	Siyah
Maksimum Basınç	290 psi @ 72° F
Maksimum Vakum	28 inç Hg @ 72° F
Vakum Değeri	Standart
Sıcaklık Aralığı	0° ila 170° F
Uzunluk	3 9/64"7.98 cm
Yığın Yönü için
Malzeme	Polietilen Plastik, Poliüretan Kauçuk
Sertlik Derecesi	Sert
Sertlik	Durometre 95A-45D
Karşılanan Teknik Özellikler	ISO 14743
Montaj Türü	Vida Takma
Dahil Edilen Montaj Bağlantı Elemanları	Hayır
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun
REACH	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Fransa
Schedule B	391740.0000
ECCN	EAR99

Hortumu bu bağlantı parçalarına yerleştirin; iç tutma halkası ve O-ring hortumu sıkıca tutar. Bunlar, anında bağlantı parçaları olarak da bilinir. Bağlantıyı kesmek için, serbest bırakma halkasına basın ve hortumu bağlantı parçasından çekip çıkarın. Bağlantı parçaları iyi korozyon direncine sahiptir. Bunları düşük basınçlı uygulamalarda kullanın.

Tanımlama halkaları (ayrı satılır), serbest bırakma halkasının üzerine takılarak hatlarınızı renk kodlarıyla ayırt etmenizi sağlar.

Klipsler (ayrı satılır) hortumlarınızı ve bağlantı parçalarınızı hizalar ve düzenler.

Kullanılmayan manifold deliklerini kapatmak için tıkaçlar kullanın.
