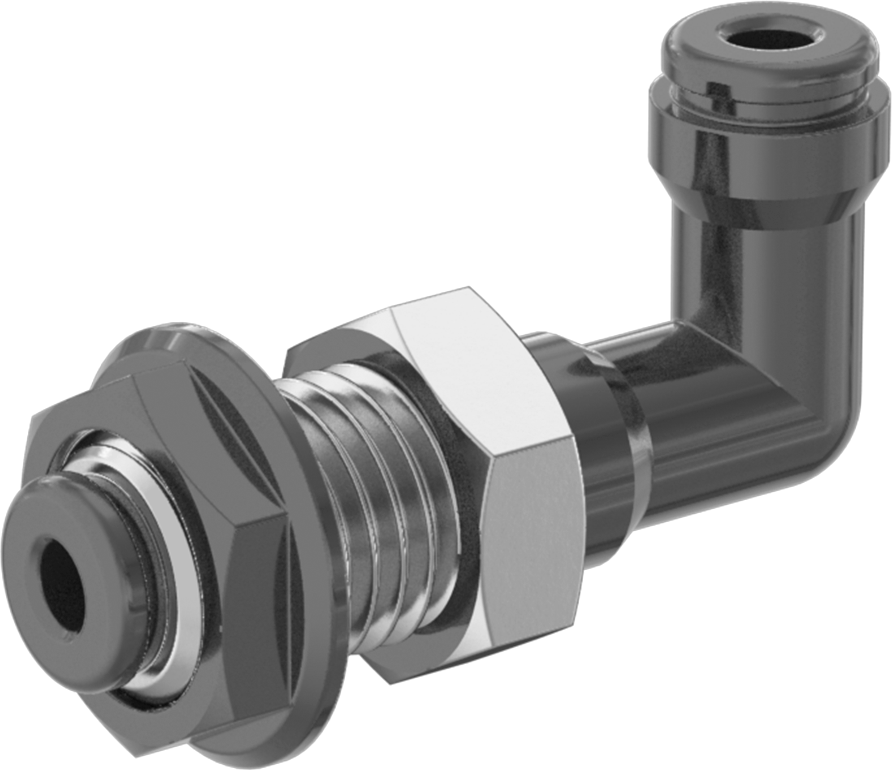

Hava için Bas-Bağlan Boru Bağlantı Parçası, Duvar Geçişli 90 Derece Dirsek Konektörü
1/8" (0.32 cm) Boru Dış Çapı için
| Şekil | 90° Dirsek |
| Tip | Konektör |
| Dirsek Stili | Kısa |
| Kare Tırnak Boyutu için | Hava |
| Boru Bağlantısı | |
| Bağlantı Stili | Tak ve Bağlan |
| Tak-Çalıştır Tipi | Standart |
| Cins | Dişi |
| O-Ring Malzemesi | Buna-N Kauçuk |
| Kare Boru İç Genişliği için | 1/8"0.32 cm |
| Malzeme | Naylon Plastik |
| Diş Malzemesi | Nikel Kaplı Pirinç |
| Renk | Siyah |
| Netlik | Opak |
| Serbest Bırakma Türü | Halka |
| Serbest Bırakma Halkası Malzemesi | Plastik |
| Serbest Bırakma Halkası Rengi | Siyah |
| Somun | |
| Malzeme | Naylon Plastik |
| Renk | Siyah |
| Netlik | Opak |
| Maksimum Basınç | 290 psi @ 72° F |
| Maksimum Vakum | 28 inç Hg @ 72° F |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | 0° ila 170° F |
| Delik Çapı İçin | 27/64"1.07 cm |
| Maksimum Duvar Kalınlığı için | 9/32"0.71 cm |
| Yığın Yönü için | |
| Malzeme | Polietilen Plastik, Poliüretan Kauçuk |
| Sertlik Derecesi | Sert |
| Sertlik | Durometre 95A-45D |
| Karşılanan Teknik Özellikler | ISO 14743 |
| Montaj Türü | Duvar delme |
| Tutma Mekanizması | Somun |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Fransa |
| Schedule B | 741220.0000 |
| ECCN | EAR99 |
Hortumu bu bağlantı parçalarına yerleştirin; iç tutma halkası ve O-ring hortumu sıkıca tutar. Bunlar, anında bağlantı parçaları olarak da bilinir. Bağlantıyı kesmek için, serbest bırakma halkasına basın ve hortumu bağlantı parçasından çekip çıkarın. Bağlantı parçaları iyi korozyon direncine sahiptir. Bunları düşük basınçlı uygulamalarda kullanın.
Tanımlama halkaları (ayrı satılır), serbest bırakma halkasının üzerine takılarak hatlarınızı renk kodlarıyla ayırt etmenizi sağlar.
Klipsler (ayrı satılır) hortumlarınızı ve bağlantı parçalarınızı hizalar ve düzenler.
Metrik erkek dişlerde sızıntıları önlemek için ya bir conta ya da diş sızdırmazlık maddesi bulunur.
Duvardan geçen bağlantı parçaları, bölme bağlantıları ve panele monte bağlantı parçaları olarak da bilinir; duvarınızdan veya panelinizden geçerek bir giriş veya çıkış oluştururlar.
