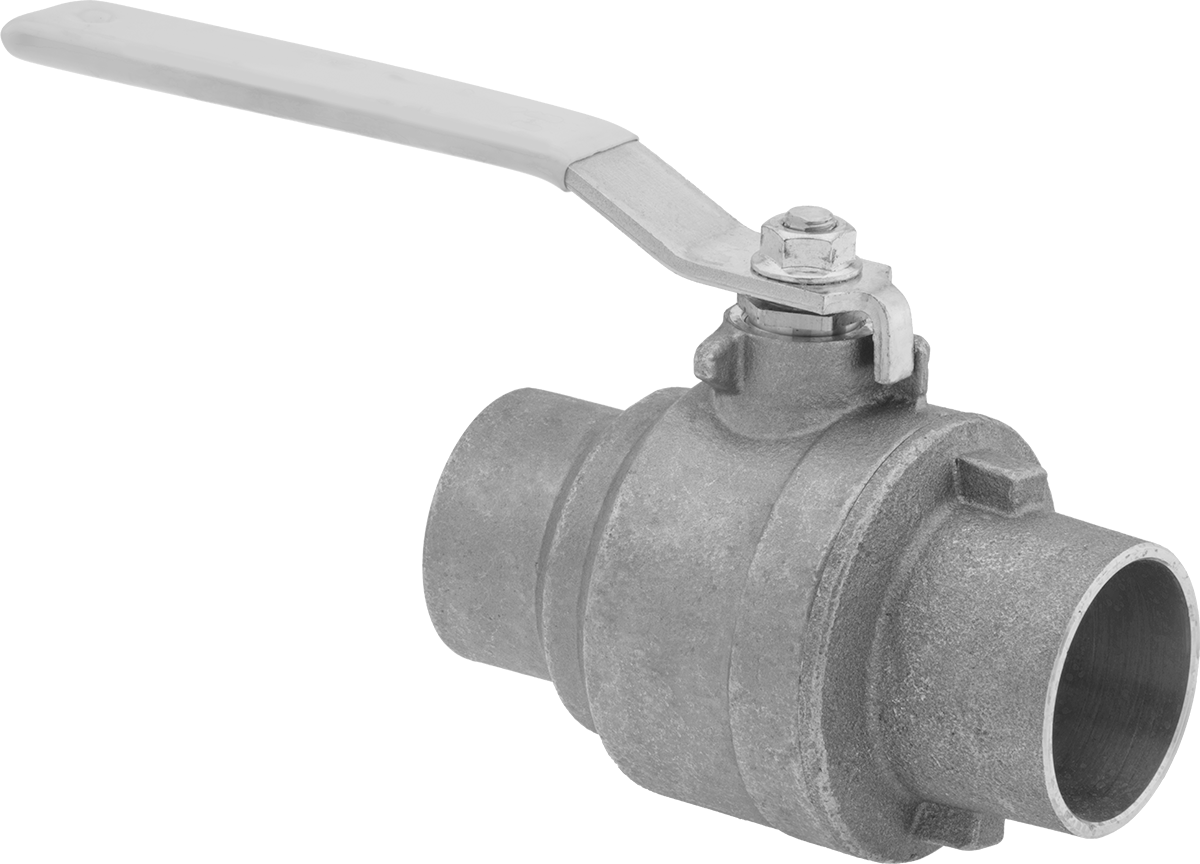

Kol Kollu Bronz Gövde Tam Açıklıklı Açma/Kapama Vanası

2 Bakır Boru Boyutu için Lehim Bağlantı Dişi

Teknik Çizim

Valf İşlevi	Açma/Kapama
Valf Tipi	Bilye
Etkinleştirme	Kılavuz
Valf Çalışma Şekli	Kulp
Sap Stili	Kol
Sap Tipi	Standart
Bağlantı Tipi	Konektör
Birlikte Kullanım	Su, Yağ, Argon, Helyum, Kripton, Neon, Xenon, Buhar
Bağlantı Tipi	Boru
Bağlantı Stili	Lehim Bağlantısı × Lehim Bağlantısı
Cins	Dişi
Bakır Boru Boyutu için	2
Boru Dış Çapı için	2 1/8"5.40 cm
Dişli Derinliği	29/32"2.30 cm
Akış Katsayısı (Cv)	389
Maksimum Basınç	400 psi @ 100° F
Maksimum Buhar Basıncı	15 psi @ 250° F
Sıcaklık Aralığı	0° ila 250° F
Vakum Değeri	29 in. Hg
Gövde Malzemesi	Bronz
Bilye Malzemesi	Krom Kaplama Pirinç
Conta Malzemesi	PTFE Plastik
Koltuk Malzemesi	PTFE Plastik
Ambalaj Malzemesi	PTFE Plastik
Bağlantı Noktası Türü	Dolu
Şekil	Düz
Uç-Uç Uzunluğu	6 1/16"15.40 cm
Toplam
Yükseklik	5 11/16"14.45 cm
Uzunluk	10 1/4"26.03 cm
Kimyasal Direnç (Mükemmel)	Argon, Helyum, Kripton, Neon, Yağ, Buhar, Su, Xenon
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
RoHS	Uygun Değil
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Evet
Schedule B	848180.1085
ECCN	EAR99

Bu vanaları metal borulara lehimleyerek kalıcı ve sızdırmaz bir bağlantı sağlayın.

Bronz vanalar, pirinç vanalardan daha sağlam ve dayanıklıdır.

Kol tutamakları açıp kapatması kolaydır; T tutamaklarına göre daha fazla kaldıraç gücü sağlar. Kolun konumu, vanaların açık mı yoksa kapalı mı olduğunu gösterir.

Tam portlu vanalar akışı kısıtlamaz.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
