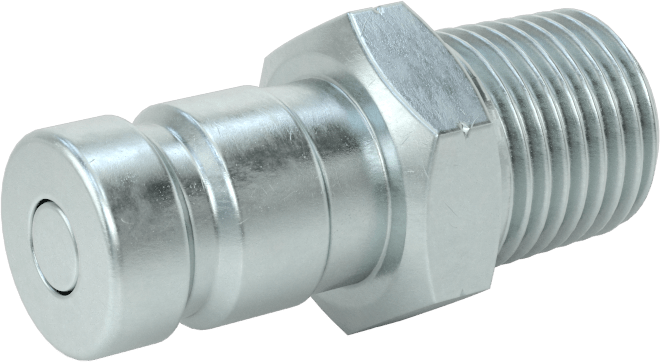

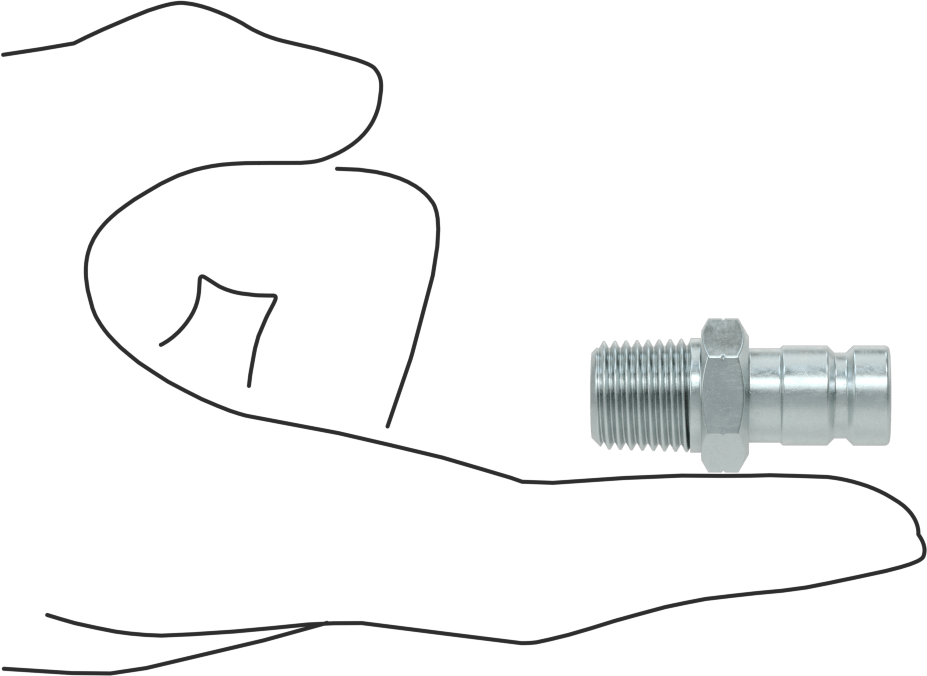

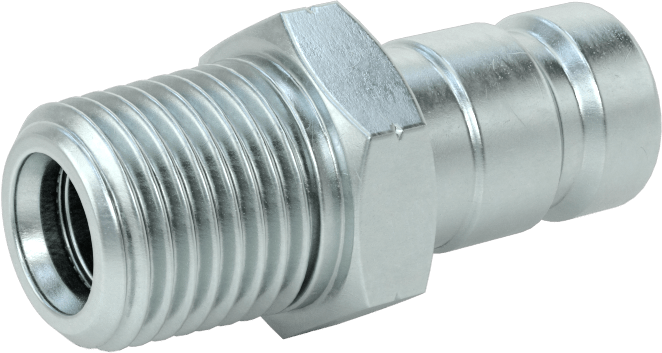

Basınç Testi için Hızlı Ayrılabilir Hortum Bağlantısı, Plug
1/8 Kaplin Boyutu x 1/4 NPT Erkek
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Tapa |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Bağlantı Kesme Erkek × Dişli Erkek |
| Hızlı Bağlantı Kesme Şekli | Basınç Testi |
| Bağlantı Boyutu | 1/8 |
| Toplam Uzunluk | 1 1/2"3.81 cm |
| Tapa Ucu | |
| Uzunluk | 3/16"0.48 cm |
| Çap | 1/2"1.27 cm |
| Boru Çapı | 1/40.64 cm |
| Diş Tipi | NPT |
| Dash Boyutu | 04 |
| Malzeme | Çelik |
| Maksimum Basınç | 6,000 psi @ 72° F |
| Maksimum Vakum | 72° F'de 27,4 in. Hg |
| Sıcaklık Aralığı | -40° ila 250° F |
| Uyumlu Olduğu | Parker PD Serisi, Eaton/Aeroquip FD90, Faster DF |
| Karşılanan Teknik Özellikler | ISO 15171-1, SAE J1502 |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, 6(a)-I muafiyeti - Çelikte alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 730799.2000 |
| ECCN | EAR99 |
| İlgili Ürün | Toz Kapakları |
Hattınıza mekanik göstergeler ve diğer teşhis ekipmanları için hızlı bağlantı noktaları ekleyin. Bu bağlantı elemanları, test portları ve teşhis bağlantı elemanları olarak da bilinir. Okuma yapmak için, bir hortum tertibatı kullanarak bir soketi göstergenize bağlayın. Ardından, soketi hattınızdaki bir test bağlantı noktasına kalıcı olarak vidalanmış bir fişe itin. Vidalama veya sökme işlemi gerekmez. Farklı noktalarda ölçüm yapmak için hattınıza ek fişler ekleyin. Göstergeyi hızlı bir şekilde farklı bir test bağlantı noktasına taşımak için, soket üzerindeki manşonu geri çekerek bağlantıyı kesin.
Tam bir bağlantı, bir fiş ve bir soketten oluşur (her ikisi de ayrı satılır). Fiş ve soket, bağlantı ayrıldığında akışı durdurmak için bir kapatma vanasına sahiptir, bu nedenle bazen çift kapatma bağlantıları olarak da adlandırılırlar. Düz yüzeyli tanılama tipi iterek bağlanan bağlantıların boyut ve performans standartları için uluslararası bir standart olan ISO 15171-1'e uygundurlar.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Fişler, nipel olarak da bilinir.
