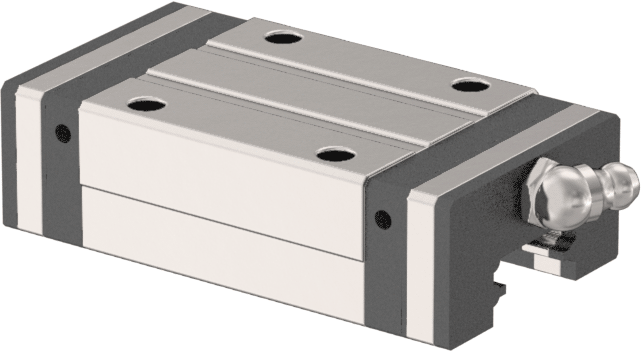

Korozyona Dayanıklı Bilyalı Rulman Taşıyıcı
20 mm genişlikte ray için
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Standart |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten |
| Ray Genişliği İçin | 20 mm |
| Dinamik Yük Kapasitesi | 2,300 lbs. |
| Statik Yük Kapasitesi | 4,400 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 95 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 110 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 80 ft.-lbs. |
| Toplam Yükseklik | 28 mm |
| Taşıyıcı Genişliği | 42 mm |
| Taşıyıcı Uzunluğu | 76 mm |
| Taşıyıcı Malzemesi | 440 Paslanmaz Çelik |
| Yatak Malzemesi | 440 Paslanmaz Çelik |
| Uç Conta Malzemesi | Plastik |
| Maksimum Sıcaklık | 49°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M5 |
| Delik Diş Adımı | 0.8 mm |
| Delik Derinliği | 7 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Yağlanmış |
| Yağlayıcı | Alüminyum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Diş Boyutu | M6 |
| Diş Tipi | Metrik |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, 6(a)-I muafiyeti - Çelikte alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | 440 Paslanmaz Çelik Kılavuz Raylar |
| Sipariş Üzerine Üretilen 440 Paslanmaz Çelik Kılavuz Rayları | |
| Montaj Deliği Tapaları |
Paslanmaz çelikten üretilen bu taşıyıcılar ve kılavuz raylar, çelik taşıyıcılara ve kılavuz raylara göre korozyona karşı daha dayanıklıdır. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir. Uç contaları, yağlayıcıyı içeride tutarken kirin girmesini engeller. Kullanıcı arabaları raylar üzerinde hareket ederken rayları kirletici maddelerden korumak için kılavuz ray körükleri ekleyin.
Standart taşıyıcılar, flanşlı taşıyıcılardan daha dardır, bu da onları dar alanlar için daha uygun hale getirir.
Sipariş üzerine üretilen kılavuz raylar için lütfen rayın uzunluğunu (1 mm'lik artışlarla) belirtin.
Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur.
Not: Her bir taşıyıcı, yalnızca kendisine ait kılavuz ray ile kullanılabilir.
