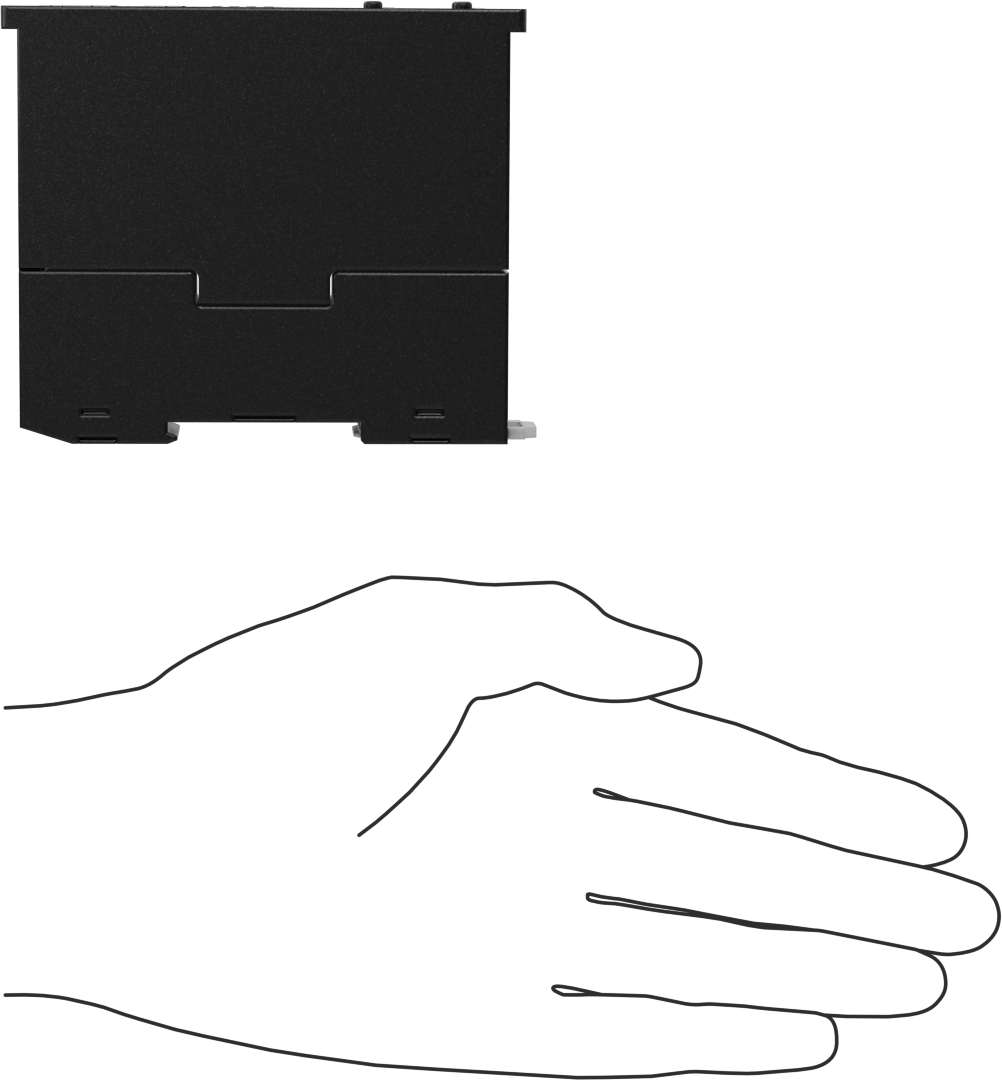

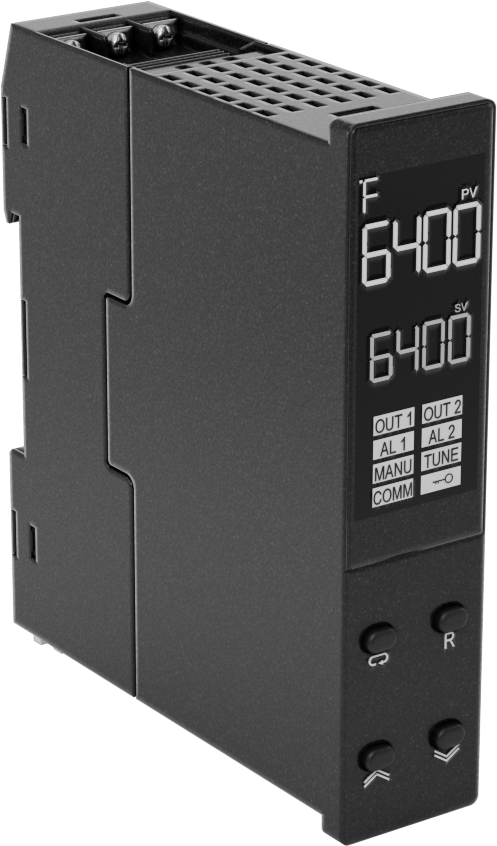

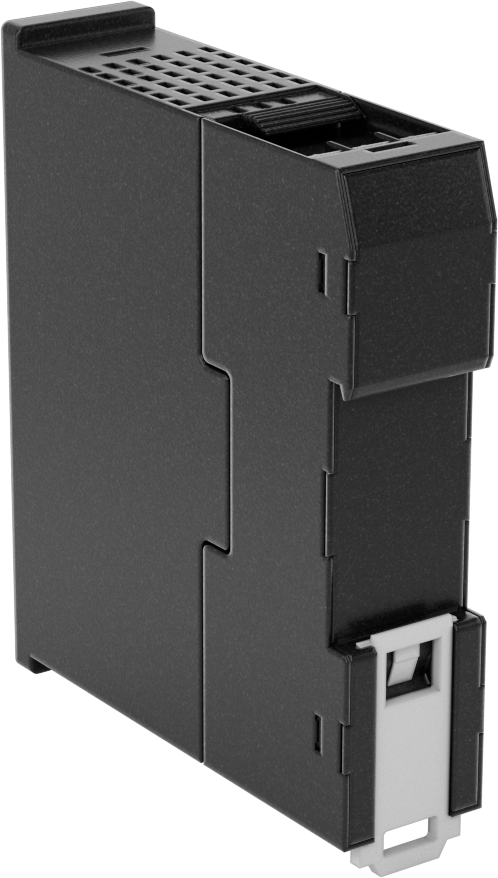

DIN Rayına Monte Otomatik Ayarlı Sıcaklık Kontrol Cihazı
1 Katı Hal Röle Sürüş Isıtma Çıkışı ile
| Kontrol Cihazı Çıkış Türü | Katı Hal Rölesi |
| Yığın Yönü için | B, E, J, K, L, N, R, S, T |
| Toplam Çıkış Sayısı | 1 |
| Çıkış Türü | Isıtma—1 14V DC Katı Hal Rölesi |
| Prob tipi için | Termokupl, RTD |
| Sıfırlama Türü | Otomatik |
| Giriş Gerilimi Aralığı | 90V AC ila 250V AC |
| Yükseklik | 3 25/32"9.60 cm |
| Genişlik | 7/8"2.22 cm |
| Derinlik | 3 1/8"7.94 cm |
| Muhafaza Derecesi | NEMA 1 |
| Çalıştırma Noktası Ayarlanabilirliği | Ayarlanabilir |
| Ayarlama Yöntemi | Tuş Takımı |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Kontrol Türü | Orantılı-İntegral-Türev |
| Rakam Yüksekliği | 1/4", 5/16"0.64 cm / 0.79 cm |
| Ekran Türü | LCD |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Elektrik Fazı | Tekli |
| DIN Rayı Yüksekliği için | 35 mm |
| DIN Rayı Anma Ölçüsüu için | 3 |
| RTD Prob Direnci için | 100 ohm |
| Frekans | 60 Hz |
| Gövde Malzemesi | Plastik |
| Maksimum Çalışma Sıcaklığı | 49°C |
| Ölçü Birimi | Celsius, Fahrenheit |
| Montaj Konumu | DIN Rail |
| Çalıştırma Noktası Sayısı | 1 |
| RTD Prob Bağlantısı | Vida Terminali |
| Sıcaklık Hassasiyeti | |
| RTD Prob | ±0.7° F ±0.4° C |
| J Tipi Prob | ±3.6° F ±2° C |
| K Tipi Prob | ±3.6° F ±2° C |
| T Tipi Prob | ±3.6° F ±2° C |
| Sıcaklık Aralığı | |
| RTD Prob | -345° F to 1,290° F -210° C to 700° C |
| J Tipi Prob | -180° F to 1,830° F -120° C to 1,000° C |
| K Tipi Prob | -325° F to 2,495° F -200° C to 1,370° C |
| T Tipi Prob | -415° F to 750° F -250° C to 400° C |
| Sıcaklık Çözünürlüğü | 0.1° F |
| Termokupl Prob Bağlantısı | Vida Terminali |
| UL Dosya Numarası | E244198 |
| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a) |
| Schedule B Numarası | 853710.9060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Hızlı, öngörülemez veya karmaşık sıcaklık değişiklikleri olan sistemleri kontrol etmek için bu sıcaklık kontrol cihazlarını doğrudan DIN rayına monte edin. Bu cihazlar, ince ayarlamalar yapmak üzere oransal-integral-türev (PID) kontrol algoritması kullanarak ısıtma ekipmanını açıp kapatır ve size en hassas ve istikrarlı sıcaklık kontrolünü sağlar. Hepsi oransal kontrolörlere benzer şekilde çalışır, ancak hedef sıcaklığa dönmenin ve aşırı çıkmayı önlemenin en etkili yolunu hesaplamak için daha fazla değişken toplar. Ayrıca, sisteminizin davranışını öğrenmek ve gerektiğinde telafi etmek için bulanık mantığa sahiptirler. Otomatik ayarlama işlevini kullanarak kontrolörün döngü yapmasını ve sisteminiz için ideal PID değişkenlerini belirlemesini sağlayın. Bu kontrolörler, kritik proses uygulamalarında son derece hassas bir termokupl veya RTD probu (her ikisi de dahil değildir) ile sıcaklığı okur. Otomatik olarak sıfırlandıkları için, sıcaklık dalgalandıkça kapanır ve tekrar açılırlar. Tuş takımını kullanarak çalıştırma noktasını, sıfırlama noktasını ve diğer ayarları yapın.
Hepsi Amerikan, Kanada ve Avrupa güvenlik standartlarını karşılar.
Katı Hal Rölesi Çıkışı—Katı hal rölesi çıkışları, harici bir katı hal rölesini (dahil değildir) doğrudan kontrol etmek için bir darbe sinyali gönderir. Mekanik ve analog sinyal rölelerinden daha uzun ömürlüdürler. Mekanik rölelerden daha hassas ve hızlı kontrol anahtarlaması için bunları kullanın.
