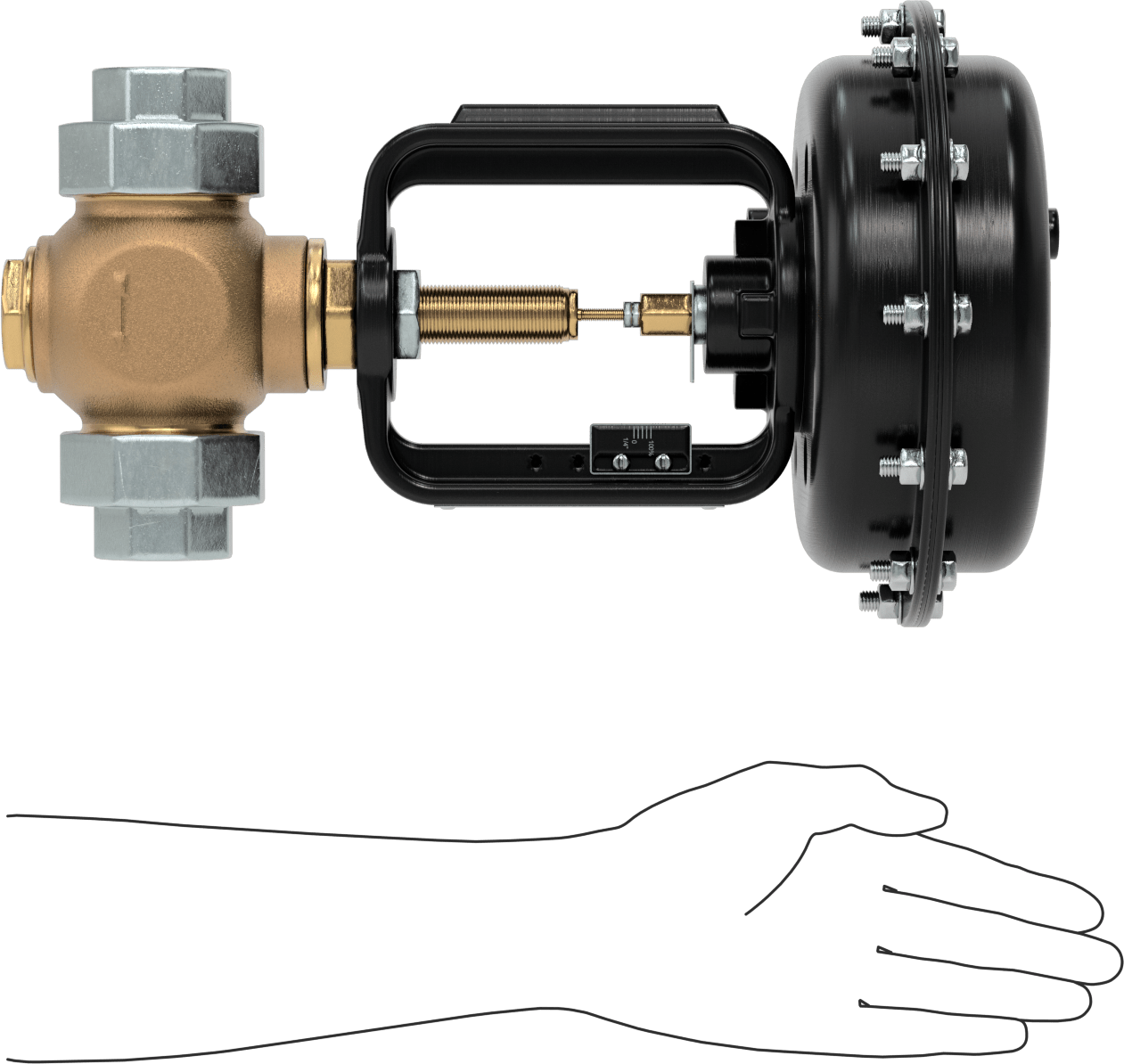

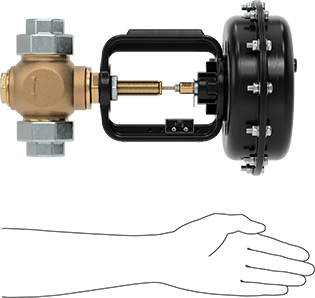

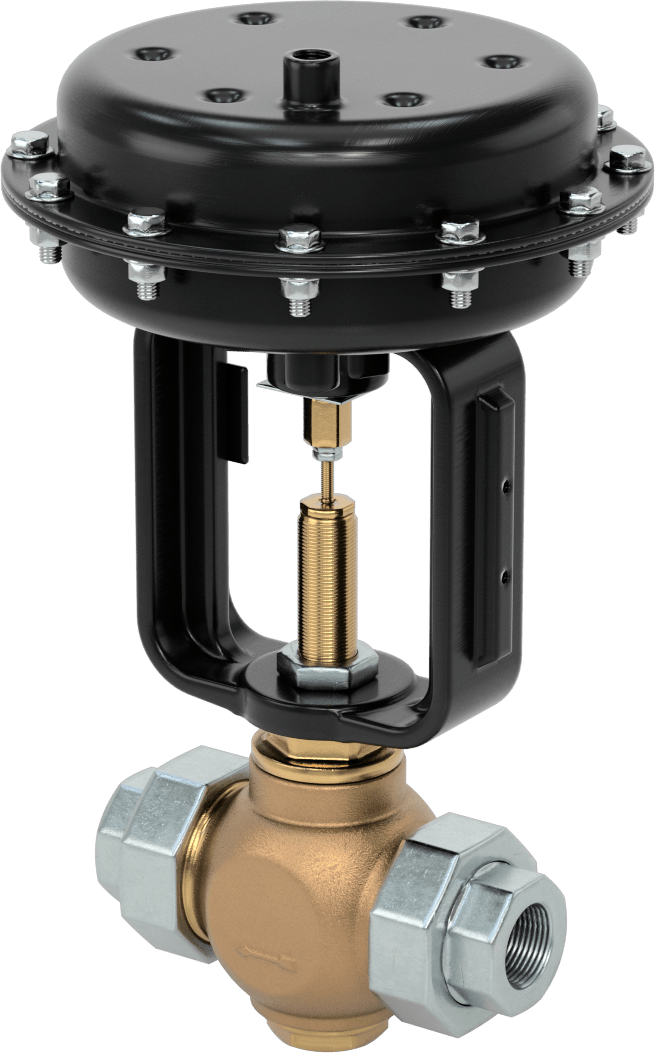

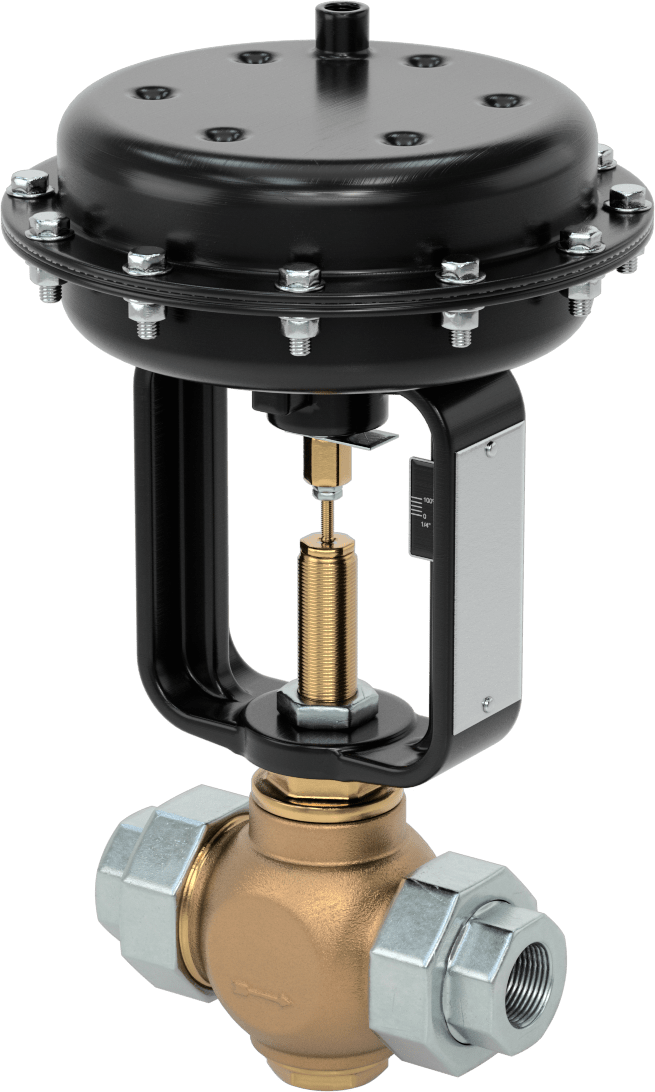

Ağır Hizmet Tipi Hava Tahrikli Bronz Açma/Kapama Valfi, Normalde Kapalı
1 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Diyafram |
| Bağlantı Tipi | Konektör |
| Çalıştırma | Hava |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Neon, Buhar, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 12.54 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 11 |
| Maksimum Basınç | 400 psi @ 400° F |
| Maksimum Buhar Basıncı | 250 psi @ 400° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Sıcaklık Aralığı | 35° ila 400° F |
| Aktüatör Sıcaklık Aralığı | 35° ila 130° F |
| Gövde Malzemesi | Bronz |
| Diyafram Malzemesi | Nitril/Polyester |
| Conta Malzemesi | 303 Paslanmaz Çelik |
| Koltuk Malzemesi | 303 Paslanmaz Çelik |
| Aktüatör Muhafaza Malzemesi | Çelik |
| Şekil | Düz |
| Valf Uzunluğu | 7 3/16"18.26 cm |
| Vana Genişliği | 3 1/4"8.25 cm |
| Aktüatör Montaj Tipi | Braket |
| Aktüatör Çapı | 9 1/4"23.49 cm |
| Toplam Uzunluk | 7 3/16"18.26 cm |
| Toplam Yükseklik | 15.1"38.35 cm |
| Toplam Genişlik | 9 1/4"23.49 cm |
| Hava | |
| Bağlantı | 1/4 NPT Dişi |
| Basınç Aralığı | 0 ila 18 psi |
| Montaj Yönü | Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Dış Mekan Kullanımı için | Evet |
| Karşılanan Teknik Özellikler | ANSI/FCI 70-2 Class IV |
| Pilot Valf Dahil | Hayır |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etilen Glikol, Benzin, Helyum, Gazyağı, Kripton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Buhar, Toluen, Su, Xenon, Ksilen |
| Orta | Etanol, Akaryakıt, İzopropil Alkol, Metanol, Metil Etil Keton, Sabun Çözeltileri |
| Yetersiz | Amonyak, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Azot, Sıvı Oksijen, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Meksika |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.9040 |
| ECCN | EAR99 |
| İlgili Ürün | 120 V AC Pilot Valf |
Diyafram valfleri olarak da bilinen bu valfler, kirli sıvıları, çamurları ve aşındırıcı ortamları hasar görmeden işleyebilen bir diyaframa sahiptir. Basınçlı hava ile çalışarak akışı otomatik olarak başlatır ve durdurur. Aktüatöre giden havayı, elektrikli pilot valf (dahil değildir) veya manuel açma/kapama valfi (dahil değildir) kullanarak kontrol etmeniz gerekir. Valflerin çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Tüm valfler, sıkı kapatma için ANSI/FCI 70-2 Sınıf IV standardına uygundur ve sızıntı oranı %0,01'den azdır.
Tüm vanalar, vanayı çalıştırmak için sadece hava basıncı gerektiren tek etkili bir aktüatöre sahiptir; hava kesildiğinde otomatik olarak vananın başlangıç konumuna geri dönerler. Aktüatör, kolay sökme, bakım ve onarım için bir braket ile vana gövdesine sabitlenmiştir. Bu vanalar, çalıştırılmadıkça normalde kapalıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
