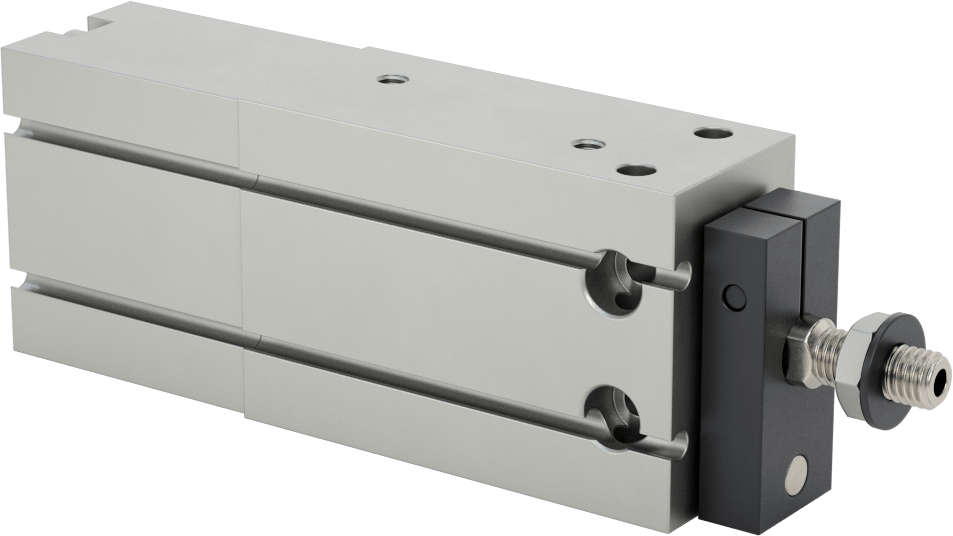

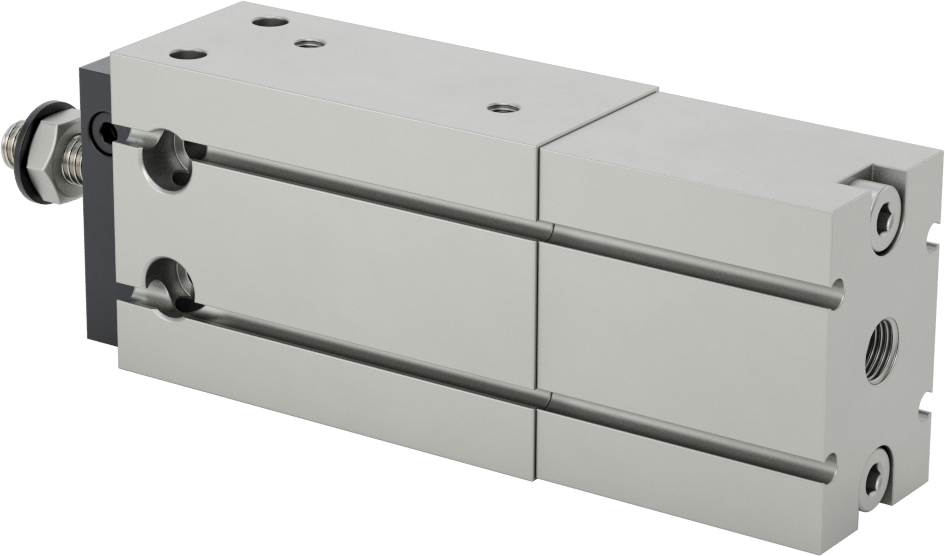

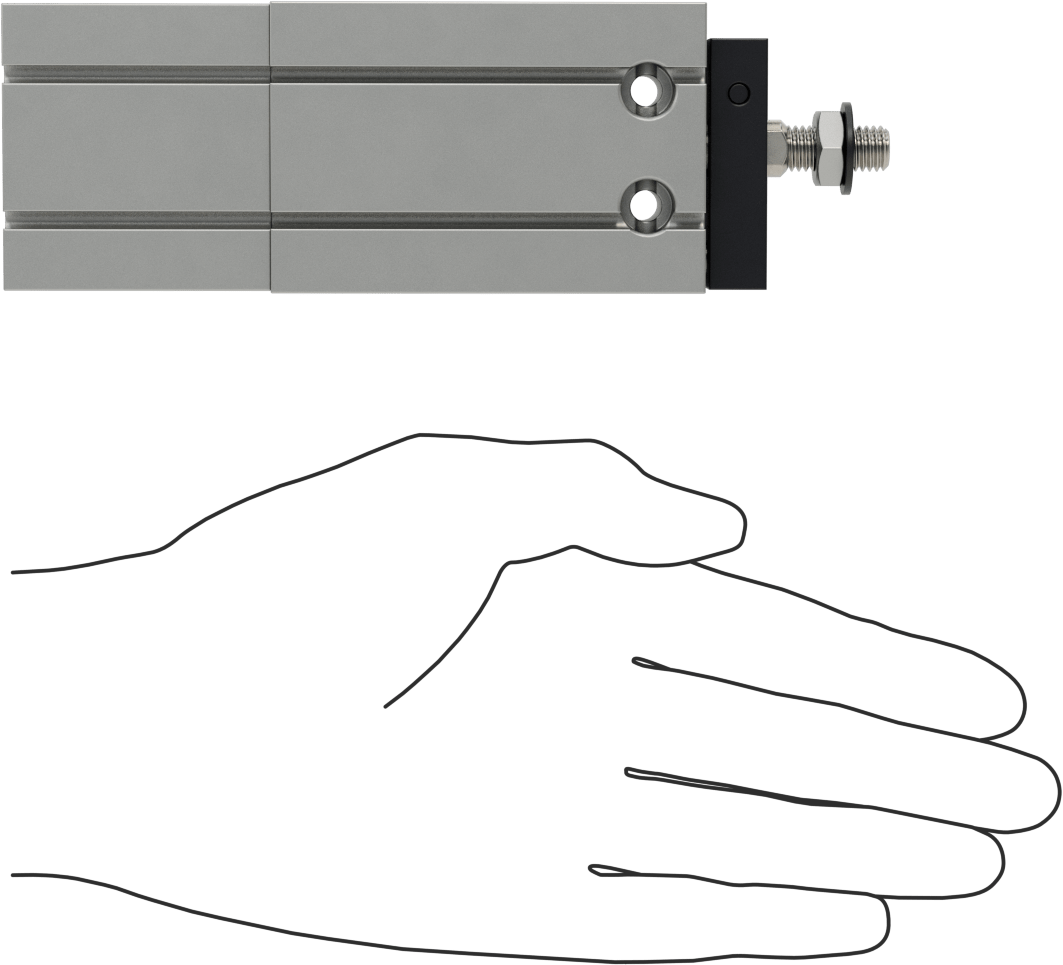

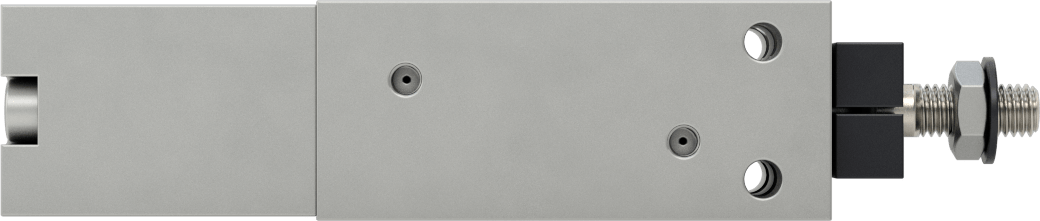

Vakumlu Kaldırma Hava Silindiri
25 mm Delik Boyutu, 25 mm Strok Uzunluğu
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Enclosed Body |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | Metrik |
| Delik Boyutu | 25 mm |
| Genişlik | 32 mm |
| Uzunluk, mm | |
| Strok | 25 |
| Geri çekilmiş | 154 |
| Uzatılmış | 179 |
| 50 psi'de kuvvet | 39 lbs. |
| 100 psi'da Kuvvet | 78 lbs. |
| Sensör Hazır | Sensör Hazır |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Gövde Malzemesi | Eloksallı Alüminyum |
| Çubuk | |
| Malzeme | 316 Paslanmaz Çelik |
| Dış Çap | 10 mm |
| ID | 4 mm |
| Uç Tipi | Delik |
| Diş Boyutu | M8 × 1.25 |
| Hava Girişi | |
| Diş Boyutu | M5 × 0.8 |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Vakum Bağlantısı | |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | BSPT |
| Cins | Dişi |
| Rulman Tipi | Düz |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 10,000,000 |
| Maksimum Basınç | 100 psi6.9 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | 15° F ila 140° F |
| Özellikler | Vakum Bağlantısı |
| RoHS | RoHS 3 (2015/863/EU) 6(a) muafiyeti ile uyumlu - Çelikte alaşım elementi olarak kurşun |
| REACH | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 841231.0080 |
| ECCN | EAR99 |
Vakumun kaldırma gücünü hava silindirinin hareket ettirme özelliğiyle birleştirerek, “pick and place” gibi süreçleri otomatikleştirin. Vakum pedine bağlanmak için dişli bir içi boş çubuğa sahip olan bu silindirler, emme gücüyle nesneleri hareket ettirmenizi sağlar. Çift etkili oldukları için yükleri hem çeker hem de iterler ve bunu eşit bir kuvvetle yaparlar. Gövdenin ön ve yanlarındaki dişli delikleri kullanarak bunları doğrudan ekipmana veya ek parçalarla (dahil değildir) monte edin.
Piston manyetiktir, bu nedenle bu silindirleri sensörlerle (dahil değildir) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
