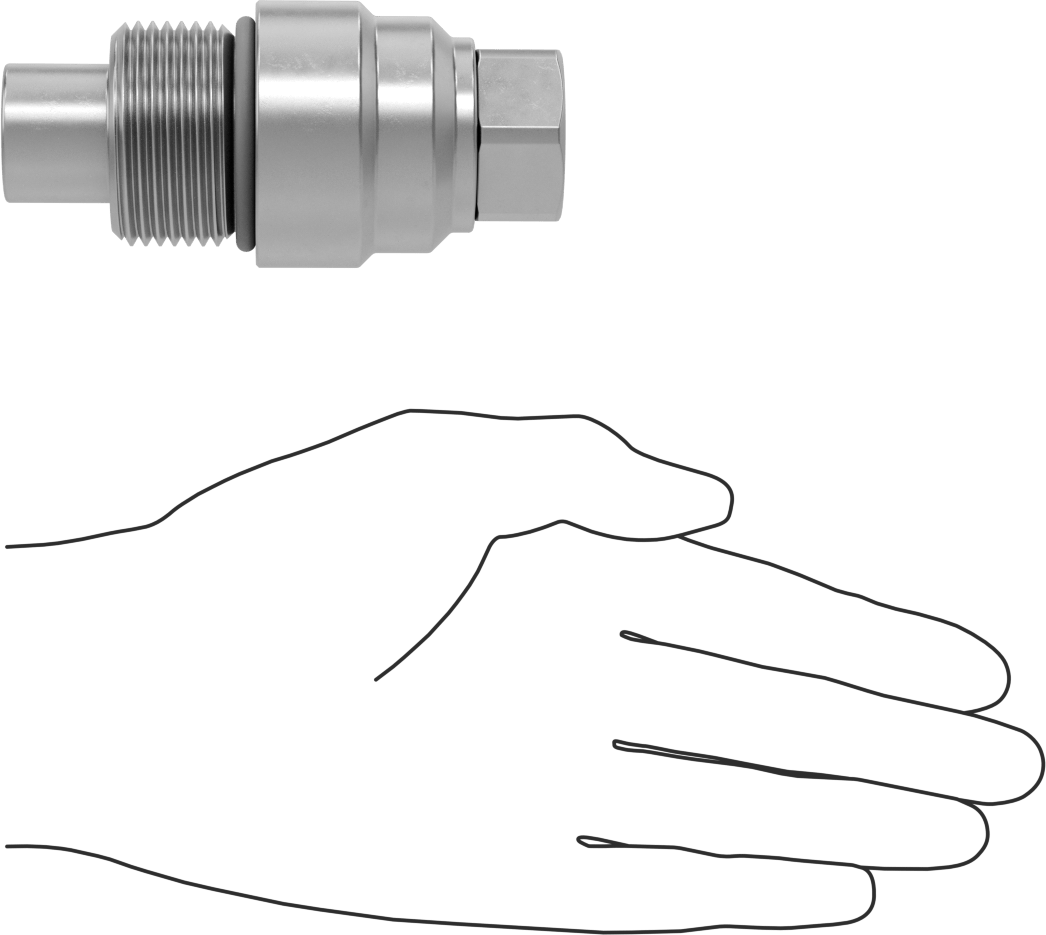

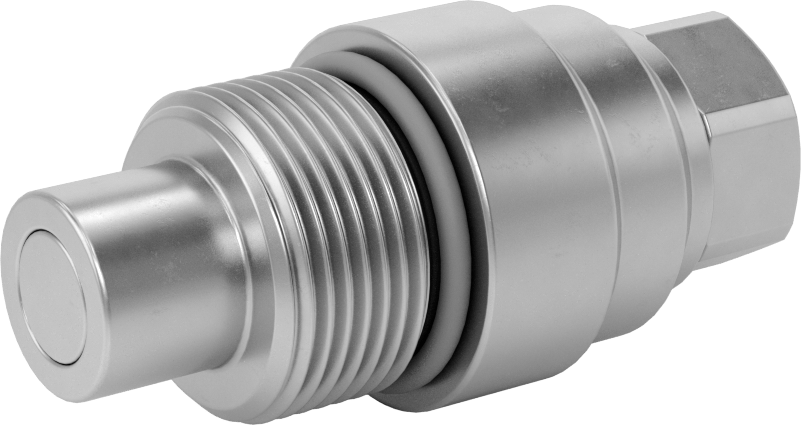

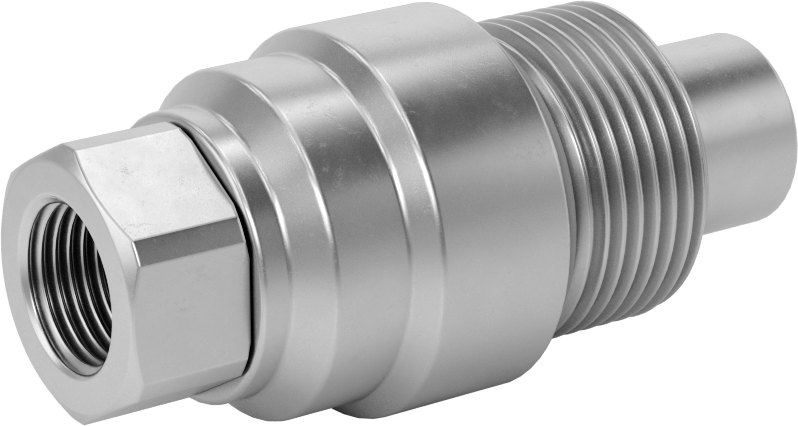

Ağır Hizmet Tipi Diş Kilitli Hızlı Bağlantı Kesme Hortum Bağlantısı, Hidrolik Sıvı için, Plug
1/2 Kaplin Boyutu, 1/2 NPTF Dişi
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Tapa |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Bağlantı Kesme Erkek × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Ağır Hizmet Tipi Vida Kilidi |
| Bağlantı Boyutu | 1/2 |
| Tapa Ucu | |
| Uzunluk | 47/64"1.87 cm |
| Çap | 61/64"2.42 cm |
| Boru Çapı | 1/21.27 cm |
| Diş Tipi | NPTF |
| Dash Boyutu | 08 |
| Malzeme | Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Destek Halkası Malzemesi | TPC Plastik |
| Maksimum Basınç | 5,500 psi @ 72° F |
| Maksimum Darbe Basıncı | 8,000 psi552 bar |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40° ila 210° F |
| Uzunluk | 3 7/8"9.84 cm |
| Uyumlu Olduğu | DNP PST4/FSI Serisi, Holmbury HFT Serisi, Parker FET Serisi, Stucchi VEP-P/VEP-HD Serisi, Voswinkel FT Serisi |
| Karşılanan Teknik Özellikler | ISO 18869 |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0050 |
| ECCN | EAR99 |
Basınç ve akışta hızlı değişikliklerin olduğu hatlar için ideal olan bu kaplinler, birbirlerini kilitleyen dişlere sahiptir. Yüksek darbe koşullarında yatakları aşınan itmeli bağlantı kaplinlerinden daha güvenli bir şekilde bağlanırlar. Tam bir kaplin, bir fiş ve bir soketten oluşur (her ikisi de ayrı satılır). Bağlantı ve bağlantı kesme sırasında sıvı kaybını sınırlamak için, her ikisi de sıkı bir oturuş sağlayan düz yüzeylere ve akışı durdurmak için kapatma vanalarına sahiptir. Bu nedenlerle, bunlar aynı zamanda düz yüzeyli ve çift kapatmalı kaplinler olarak da bilinir. Vidalı hidrolik kaplinlerin performansını test etme ve değerlendirme yöntemlerini tanımlayan uluslararası bir standart olan ISO 18869'a uygundurlar.
Bağlantı yapmak için fiş ile yuvayı hizalayın, ardından dişleri birbirine geçirecek şekilde yuva manşonunu fişe doğru itip çevirin. Dişlerin manşonu fişe çekmesine izin verin; manşonu fişe itmeyin. Manşon fiş gövdesine değene kadar vidalayın — elle başlayın ve hortumun içinde oluşan basınç iki yarıyı birleştirmeyi zorlaştırıyorsa, işi bitirmek için bir anahtar kullanın. Bağlantıyı kesmek için, bir anahtarla soket manşonunun kilidini açın, ardından iki yarıyı hizalı tutarken elle vidaları sökün. Hattı ayırmadan önce akışı durdurun.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
