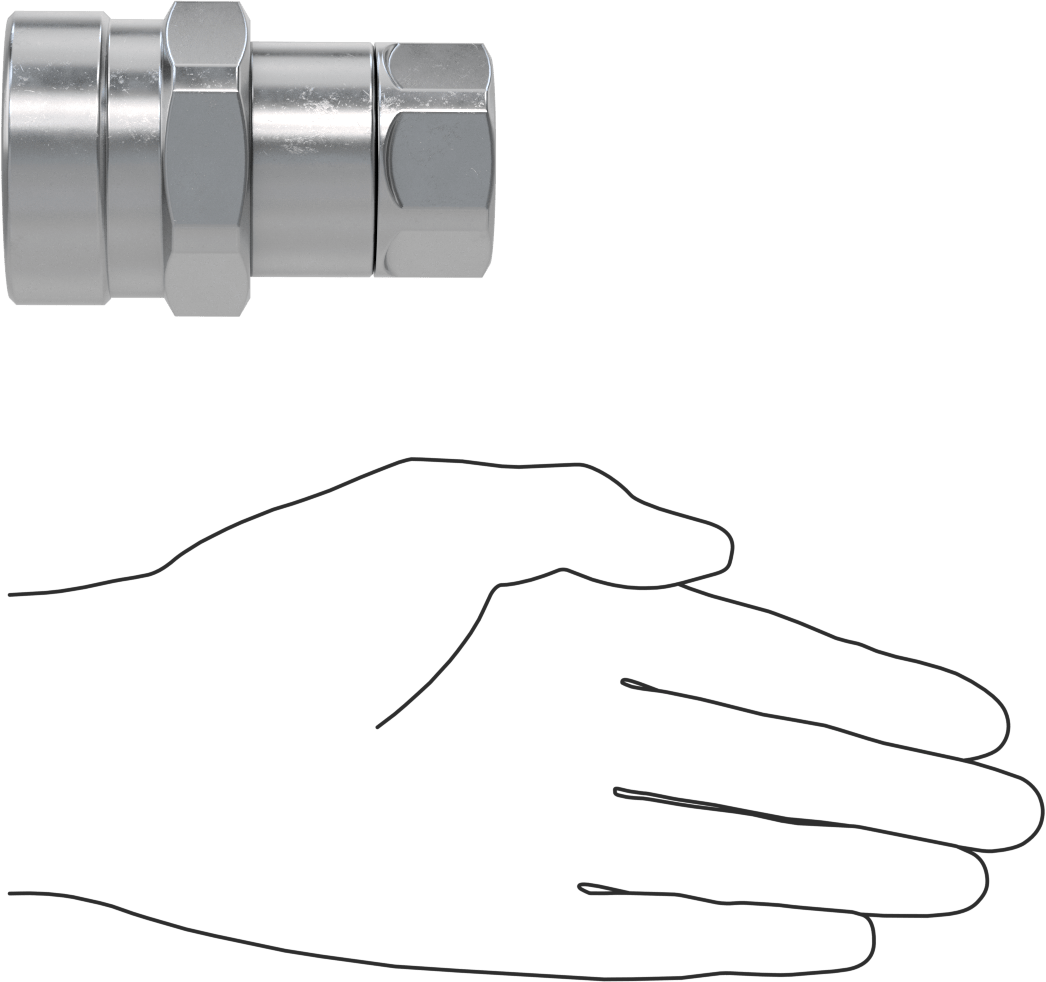

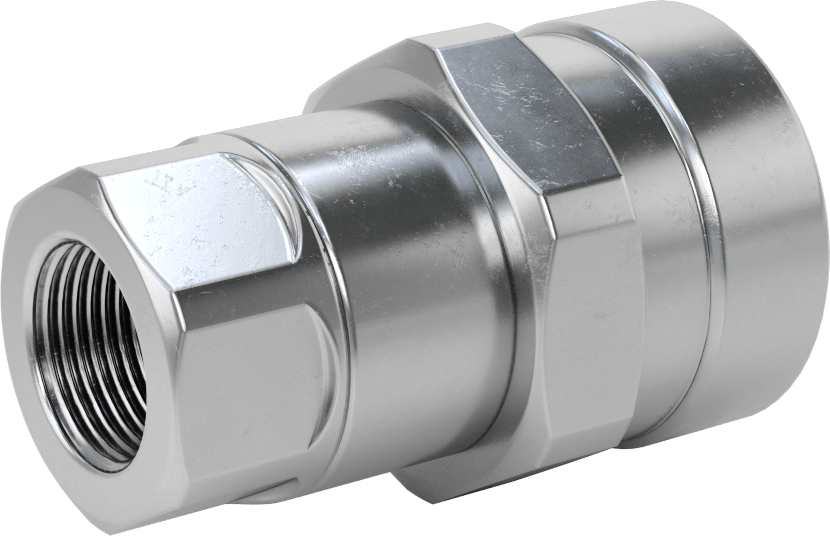

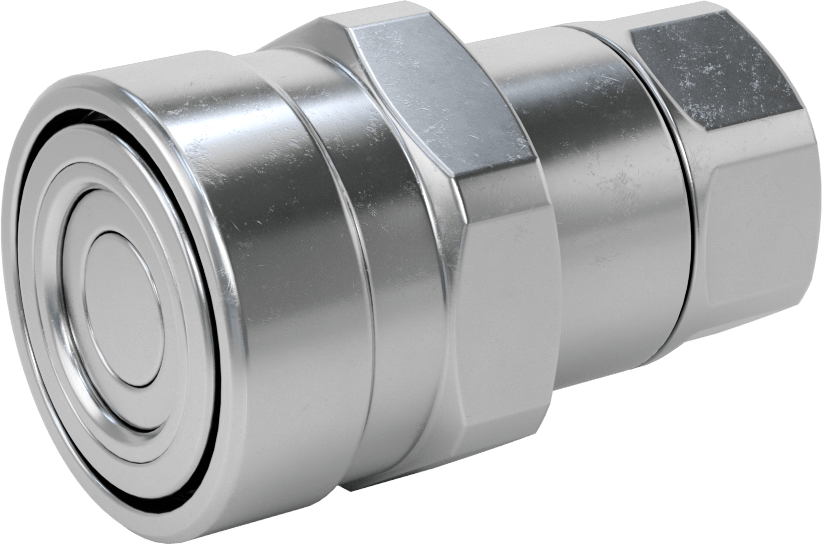

Ağır Hizmet Tipi Diş Kilitli Hızlı Bağlantı Kesme Hortum Bağlantısı, Hidrolik Sıvı için, Soket

Basınç ve akışta hızlı değişikliklerin olduğu hatlar için ideal olan bu kaplinler, birbirlerini kilitleyen dişlere sahiptir. Yüksek darbe koşullarında yatakları aşınan itmeli bağlantı kaplinlerinden daha güvenli bir şekilde bağlanırlar. Tam bir kaplin, bir fiş ve bir soketten oluşur (her ikisi de ayrı satılır). Bağlantı ve bağlantı kesme sırasında sıvı kaybını sınırlamak için, her ikisi de sıkı bir oturuş sağlayan düz yüzeylere ve akışı durdurmak için kapatma vanalarına sahiptir. Bu nedenlerle, bunlar aynı zamanda düz yüzeyli ve çift kapatmalı kaplinler olarak da bilinir. Vidalı hidrolik kaplinlerin performansını test etme ve değerlendirme yöntemlerini tanımlayan uluslararası bir standart olan ISO 18869'a uygundurlar.

Bağlantı yapmak için fiş ile yuvayı hizalayın, ardından dişleri birbirine geçirecek şekilde yuva manşonunu fişe doğru itip çevirin. Dişlerin manşonu fişe çekmesine izin verin; manşonu fişe itmeyin. Manşon fiş gövdesine değene kadar vidalayın — elle başlayın ve hortumun içinde oluşan basınç iki yarıyı birleştirmeyi zorlaştırıyorsa, işi bitirmek için bir anahtar kullanın. Bağlantıyı kesmek için, bir anahtarla soket manşonunun kilidini açın, ardından iki yarıyı hizalı tutarken elle vidaları sökün. Hattı ayırmadan önce akışı durdurun.

Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
