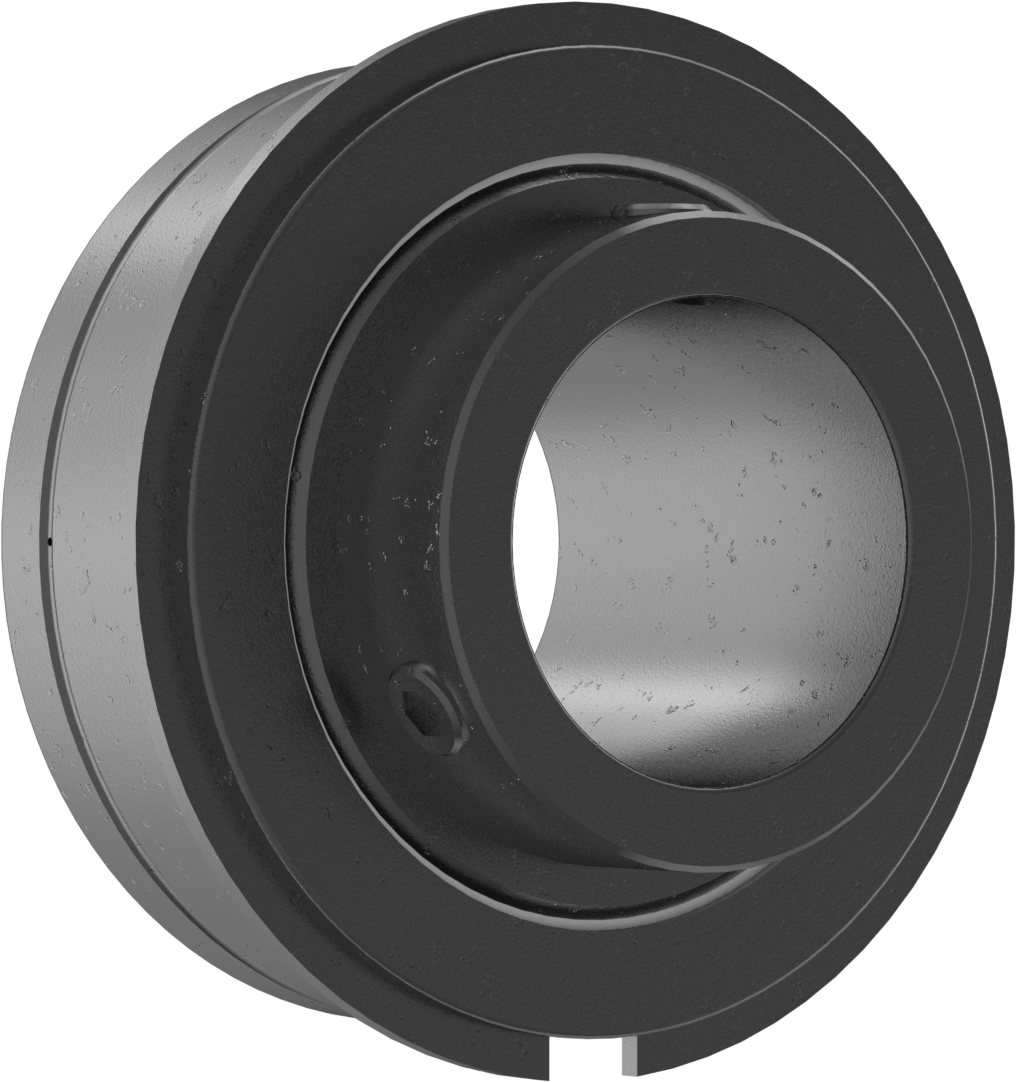

Ayar Vidası Mil Montajlı Bilyalı Rulman, Hızlı Montaj, Siyah Oksit Çelik, Ticaret No. ER206
30 mm Çap için
| Mil Tipi için | Yuvarlak |
| Mil Montaj Tipi | Ayar Vidası |
| Malzeme | Siyah Oksit Çelik |
| Mil Çapı İçin | 30 mm |
| Gövde İç Çapı İçin | 62 mm |
| Genişlik | 22.2 mm |
| Genişlik Toleransı | -0.12 mm ila 0 mm |
| Tutma Halkası | |
| Dış Çap | 67.5 mm |
| Kalınlık | 1.6 mm |
| Yatak Conta Tipi | Sızdırmaz |
| ABEC Sınıfı | 1 |
| Dinamik Radyal Yük Kapasitesi | 4,350 lb. |
| Maksimum Dönüş Hızı | 5,450 rpm |
| Sıcaklık Aralığı | |
| Minimum | -29°C |
| Maks. | 104°C |
| Yatak Anma Numarası | ER206 |
| Bilyalı Rulman Profili | Tespit Halkalı |
| Bilye Malzemesi | Çelik |
| Yatak Yapısı | Tek Sıra |
| Rulman Tipi | Bilye |
| Kafes Malzemesi | Pirinç |
| Yük Yönü için | Radyal |
| ID | 30 mm |
| ID Toleransı | -0.01 mm ila 0 mm |
| İç Halka | |
| Dış Çap | 40.5 mm |
| Genişlik | 38.1 mm |
| İç Halka Dış Çapı Minimum Toleransı | Derecelendirilmemiştir |
| İç Halka Dış Çapı Maksimum Toleransı | Derecelendirilmemiştir |
| İç Halka Tipi | Uzatılmış |
| Yağlayıcı | Gres |
| Yağlama | Yağlanmış |
| Minimum Radyal Boşluk | Derecelendirilmemiştir |
| Maksimum Radyal Boşluk | Derecelendirilmemiştir |
| Dahil Olan Ayar Vidaları Sayısı | 3 |
| Dış Çap | 62 mm |
| Dış Çap Toleransı | -0.013 mm ila 0 mm |
| Performans | Hızlı Montaj |
| Conta Malzemesi | Keçe |
| Ayarlama Vidası Diş Boyutu | 1/4"-280.64 cm |
| Statik Radyal Yük Kapasitesi | 2,550 lb. |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Meksika |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | 1C999 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848210.5052 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Bir şafta geçirin ve bir vidayı çevirerek sabitleyin. Bu rulmanları monte etmek için herhangi bir özel alete ihtiyacınız yoktur.
Ayarlamalı Vida Mil Montajı — Rulmanı yerinde sabitlemek için vidaları mile doğru sıkın. Yüksek hızlı uygulamalar için, kayma olasılığı daha düşük olan kelepçeli mil montajlarını tercih edin.
Siyah Oksit Çelik — Güçlü ve aşınmaya dayanıklıdır. Ancak nem paslanmalarına neden olacağından, bu yataklar kuru ortamlar için en uygunudur.
Sızdırmaz — Kirli ortamlar için en iyi seçim. Bir bariyer tozu dışarıda tutar, böylece bilyelerin kirlenmesini veya aşınmasını önler. Ancak, hava geçemediği için bu rulmanlar en fazla ısıyı tutar.
Uzatılmış İç Halka—Ara parçaya gerek kalmadan eşleşen parçalara bağlanın. İç halka, dış halkadan daha uzağa çıkıntı yapar, böylece mil bilezikleri ve diğer nesneler yatağın hareketli parçalarına temas etmez.
ABEC Derecesi—ABEC derecesine sahip rulmanlar, Annular Bearing Engineers Committee (ABEC) tarafından belirlenen endüstri tolerans standartlarını karşılar. 1 ila 9 arasında bir ölçekte derecelendirilirler. Derece ne kadar yüksekse, tolerans o kadar sıkıdır. ABEC 1 veya 3 dereceli rulmanlar, çoğu uygulama için yeterince hassastır. Uygulamanız sürekli olarak yüksek hızlarda çalışıyorsa veya yüksek hassasiyet gerektiriyorsa, daha az sürtünme ve ısı ürettikleri için ABEC 5 veya daha yüksek derecelendirmeli rulmanları tercih edin.
