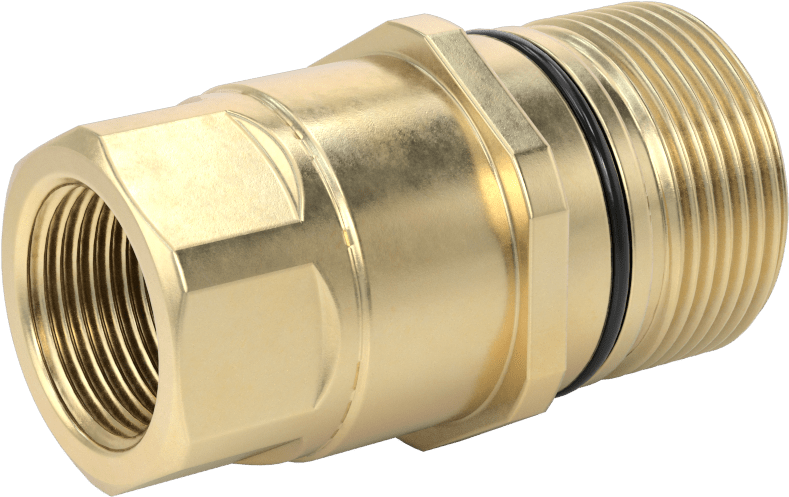

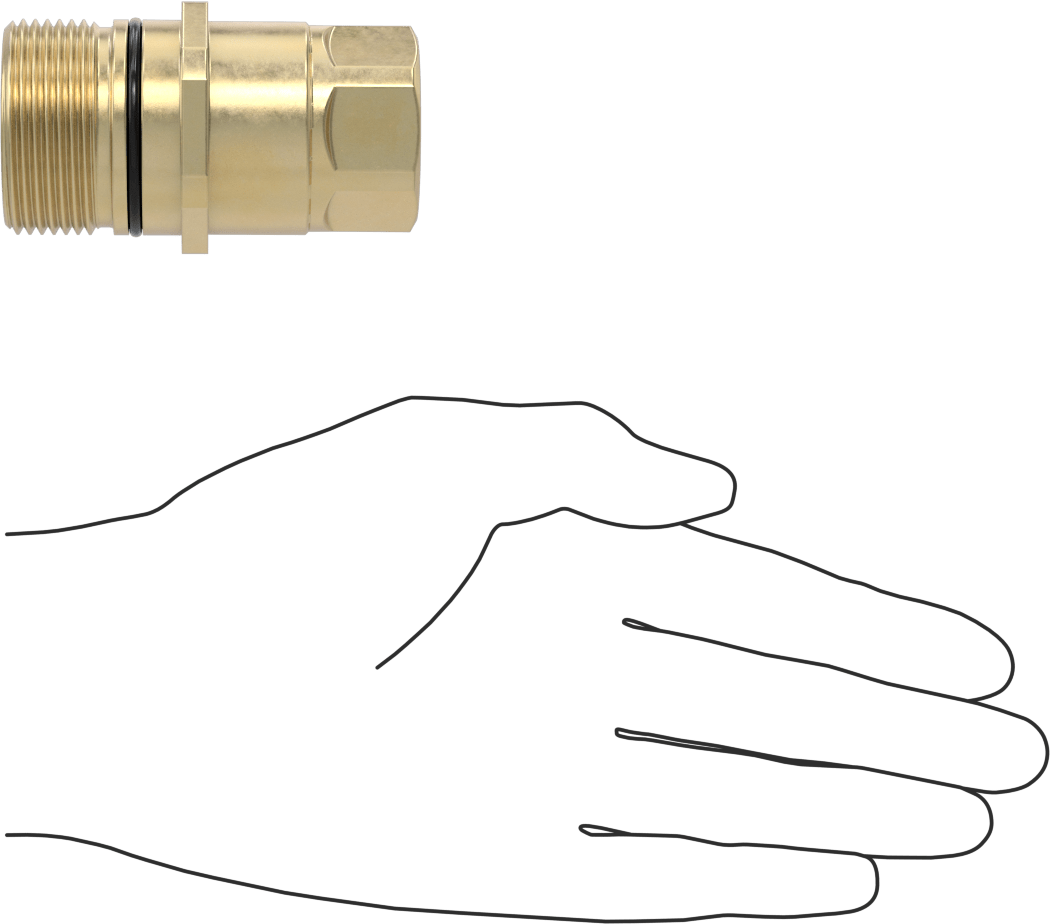

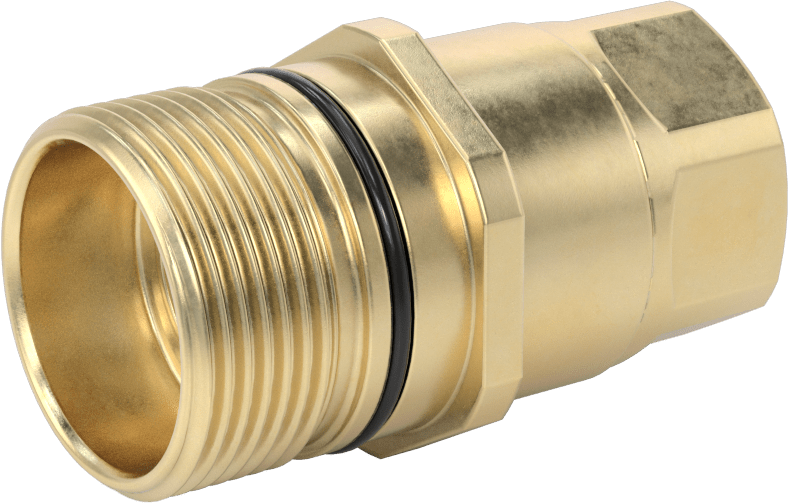

Darbeye Dayanıklı Diş Kilitli Hızlı Bağlantı Kesme Hortum Bağlantısı, Hidrolik Sıvı için, Plug
3/4 Kaplin Boyutu x NPTF Dişi
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Tapa |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Bağlantı Kesme Erkek × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Darbeye Dayanıklı Vida Kilidi |
| Bağlantı Boyutu | 3/4 |
| Tapa Ucu | |
| Uzunluk | 15/16"2.38 cm |
| Çap | 1 1/2"3.81 cm |
| Boru Çapı | 3/41.90 cm |
| Diş Tipi | NPTF |
| Dash Boyutu | 12 |
| Malzeme | Pirinç |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 3,000 psi @ 72° F |
| Maksimum Vakum | 27 in. Hg @ 72° F |
| Sıcaklık Aralığı | -40° ila 250° F |
| Uzunluk | 2 55/64"7.26 cm |
| Uyumlu Olduğu | Eaton/Aeroquip 5100 Serisi, Faster Serisi-FB, Parker 6100 Serisi, Safeway S51 Serisi, Snap-Tite 78 Serisi |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0050 |
| ECCN | EAR99 |
Pirinçten yapılmış ve çelik kanat somunlu bu kaplinler, beton zemine ara sıra düşmeye ve damperli kamyon, petrol kuleleri ve diğer ağır hizmet ekipmanlarında sık sık bağlantı yapılmasına dayanacak kadar sağlamdır. Bas-bağlan tipi kaplinlere kıyasla, bunlar dişlidir, bu nedenle hattınızda basınç varken bağlanması daha kolaydır. Kaplini sıkarken dişler birbirine geçer ve basıncı tek seferde değil, kademeli olarak aşar. Bağlantı ve bağlantı kesme sırasında sıvı kaybını sınırlamak için, her ikisi de sıkı bir oturuş sağlayan düz yüzeylere ve akışı durduran kapatma vanalarına sahiptir. Bu nedenle, bunlar düz yüzeyli ve çift kapatmalı kaplinler olarak bilinir.
Tam bir bağlantı elemanı, bir erkek parça ve bir dişi parçadan oluşur (her ikisi de ayrı satılır). Bazen kanatlı bağlantı elemanları olarak da adlandırılan bu ürünlerde, dişi parçada bulunan kanatlı somun sayesinde bu bağlantı elemanlarını elle kolayca sıkıp gevşetmek mümkündür. Dişliyi, fişin dışındaki O-ringi kaplayana kadar vidaladığınızdan emin olun.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Hattı ayırmadan önce akışı durdurun.
