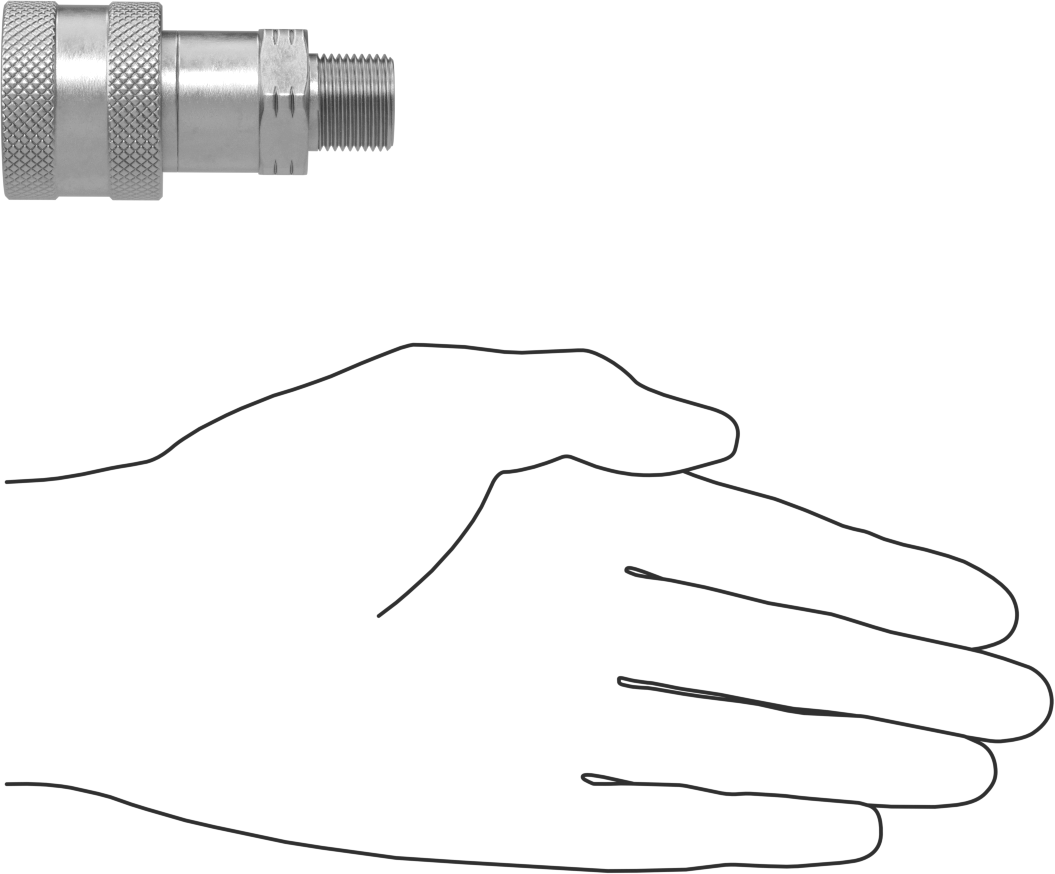

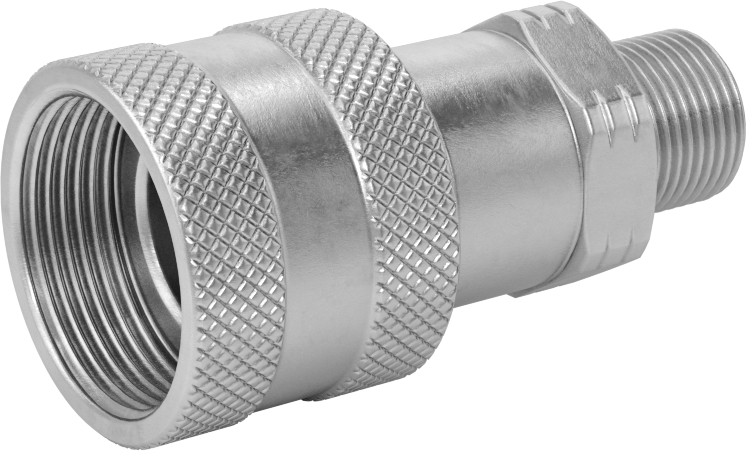

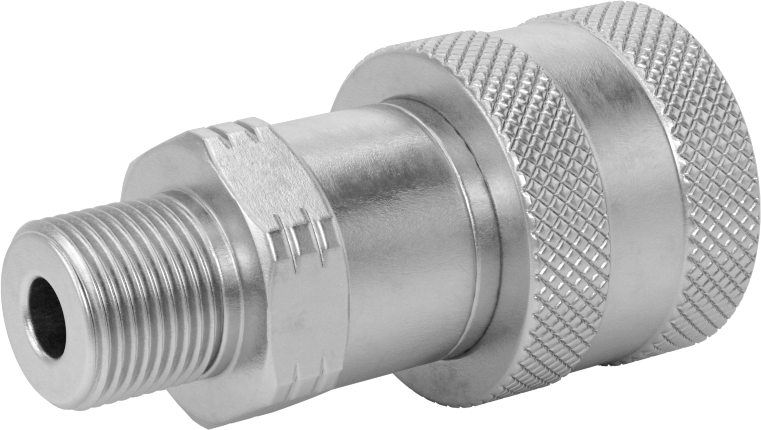

316 Paslanmaz Çelik Yüksek Basınçlı Diş Kilitli Hızlı Bağlantı Hortum Kaplini
Hidrolik Sıvı için, Soket, 3/8 Kaplin Boyutu, 3/8 BSPP Erkek
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Diş Kilidi |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Ayırma Dişi × Dişli Erkek |
| Hızlı Bağlantı Kesme Şekli | Yüksek Basınçlı Vida Kilidi |
| Bağlantı Boyutu | 3/8 |
| Dikey Kalıp Ucu için | |
| Uzunluk | 5/8"1.59 cm |
| Çap | 3/4"1.90 cm |
| Boru Çapı | 3/80.95 cm |
| Diş Tipi | BSPP |
| Dash Boyutu | 06 |
| Malzeme | 316 Paslanmaz Çelik |
| Manşon Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | Poliüretan Kauçuk |
| Maksimum Basınç | 10,000 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40° ila 180° F |
| Uzunluk | 2 19/32"6.59 cm |
| Uyumlu Olduğu | Enerpac Serisi, Parker 3000 |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0050 |
| ECCN | 2B999 |
Tam bir bağlantı elemanı, diğer hızlı bağlantı elemanı türlerine göre daha sağlam bir bağlantı oluşturmak üzere birbirine vidalanan bir erkek parça ve bir dişi parçadan (her ikisi de ayrı satılır) oluşur. Bağlamak için fişi sokete takın, ardından manşonu öne doğru kaydırın ve fişe vidalayın. Bağlantıyı kesmek için fişi manşondan sökün, ardından manşonu geriye kaydırın ve fişi çekip çıkarın. Tüm Yüksek Basınçlı Diş Kilitli hızlı bağlantı fişleri, boru boyutundan bağımsız olarak aynı bağlantı boyutu olan tüm Yüksek Basınçlı Diş Kilitli hızlı bağlantı soketleriyle uyumludur. Bağlantı parçaları, Enerpac Serisi ve Parker 3000 bağlantı parçalarıyla uyumludur. Çift kapatma bağlantı parçaları olarak da bilinen fişler ve soketlerin her ikisi de, bağlantı parçası ayrıldığında akışı durduran bir kapatma vanasına sahiptir.
316 paslanmaz çelik fişler ve prizler mükemmel korozyon direncine sahiptir.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Hattı ayırmadan önce akışı durdurun.
