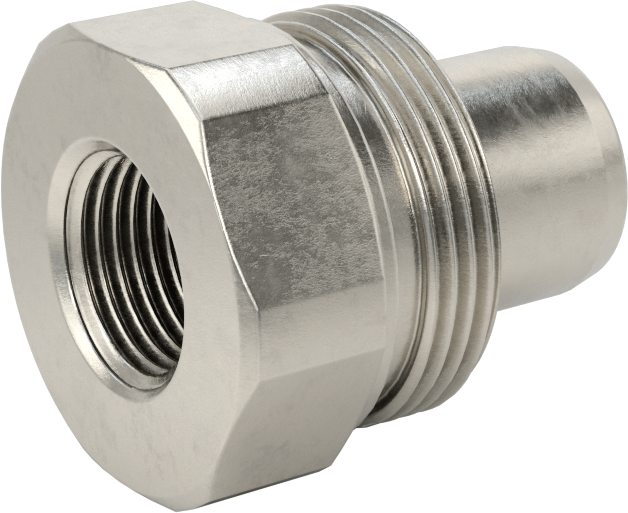

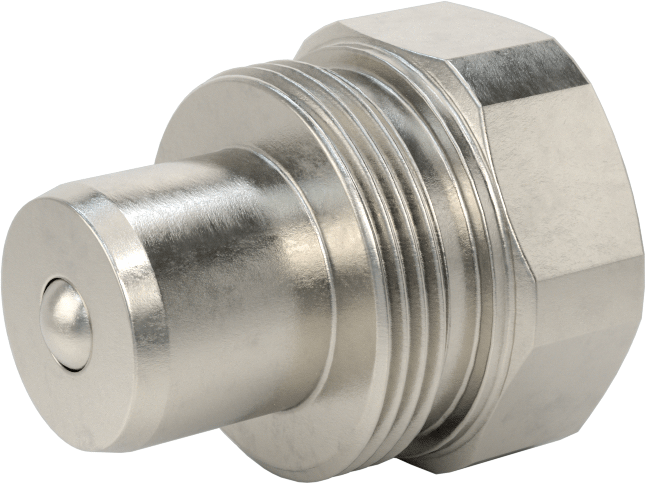

316 Paslanmaz Çelik Yüksek Basınçlı Diş Kilitli Hızlı Bağlantı Hortum Kaplini

Hidrolik Sıvı için, Plug, 3/8 Kaplin Boyutu, 3/8 NPT Dişi

Teknik Cizim

Kare Tırnak Boyutu için	Hidrolik Sıvısı
Şekil	Düz
Tip	Adaptör
Hızlı Bağlantı Kesme Bileşeni	Tapa
Akış Kontrolü	Kapatma Özelliği ile
Bağlantı Stili	Hızlı Bağlantı Kesme Erkek × Vidalı Dişi
Hızlı Bağlantı Kesme Şekli	Yüksek Basınçlı Vida Kilidi
Bağlantı Boyutu	3/8
Tapa Ucu
Uzunluk	5/8"1.59 cm
Çap	3/4"1.90 cm
Boru Çapı	3/80.95 cm
Diş Tipi	NPT
Dash Boyutu	06
Malzeme	316 Paslanmaz Çelik
Maksimum Basınç	10,000 psi @ 72° F
Maksimum Vakum	Derecelendirilmemiştir
Sıcaklık Aralığı	-40° ila 250° F
Uzunluk	1 9/16"3.97 cm
Uyumlu Olduğu	Enerpac Serisi, Parker 3000
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	İsveç veya Amerika Birleşik Devletleri
USMCA Uygunluğu	Hayır
Schedule B	848120.0050
ECCN	2B999

Tam bir bağlantı elemanı, diğer hızlı bağlantı elemanı türlerine göre daha sağlam bir bağlantı oluşturmak üzere birbirine vidalanan bir erkek parça ve bir dişi parçadan (her ikisi de ayrı satılır) oluşur. Bağlamak için fişi sokete takın, ardından manşonu öne doğru kaydırın ve fişe vidalayın. Bağlantıyı kesmek için fişi manşondan sökün, ardından manşonu geriye kaydırın ve fişi çekip çıkarın. Tüm Yüksek Basınçlı Diş Kilitli hızlı bağlantı fişleri, boru boyutundan bağımsız olarak aynı bağlantı boyutu olan tüm Yüksek Basınçlı Diş Kilitli hızlı bağlantı soketleriyle uyumludur. Bağlantı parçaları, Enerpac Serisi ve Parker 3000 bağlantı parçalarıyla uyumludur. Çift kapatma bağlantı parçaları olarak da bilinen fişler ve soketlerin her ikisi de, bağlantı parçası ayrıldığında akışı durduran bir kapatma vanasına sahiptir.

Fişler, nipel olarak da bilinir.

316 paslanmaz çelik fişler ve prizler mükemmel korozyon direncine sahiptir.

Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.

Uyarı: Hattı ayırmadan önce akışı durdurun.
