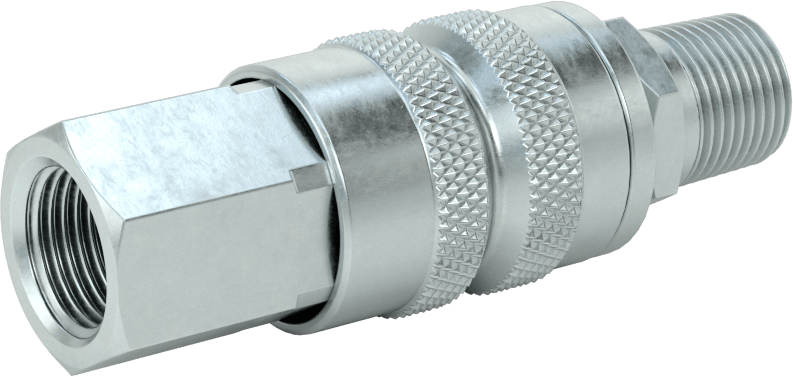

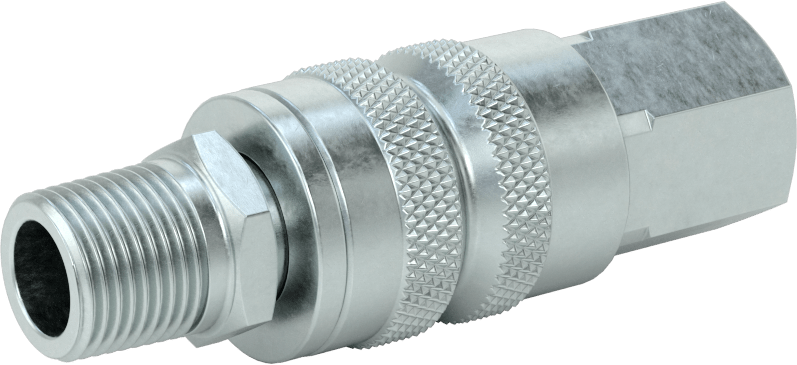

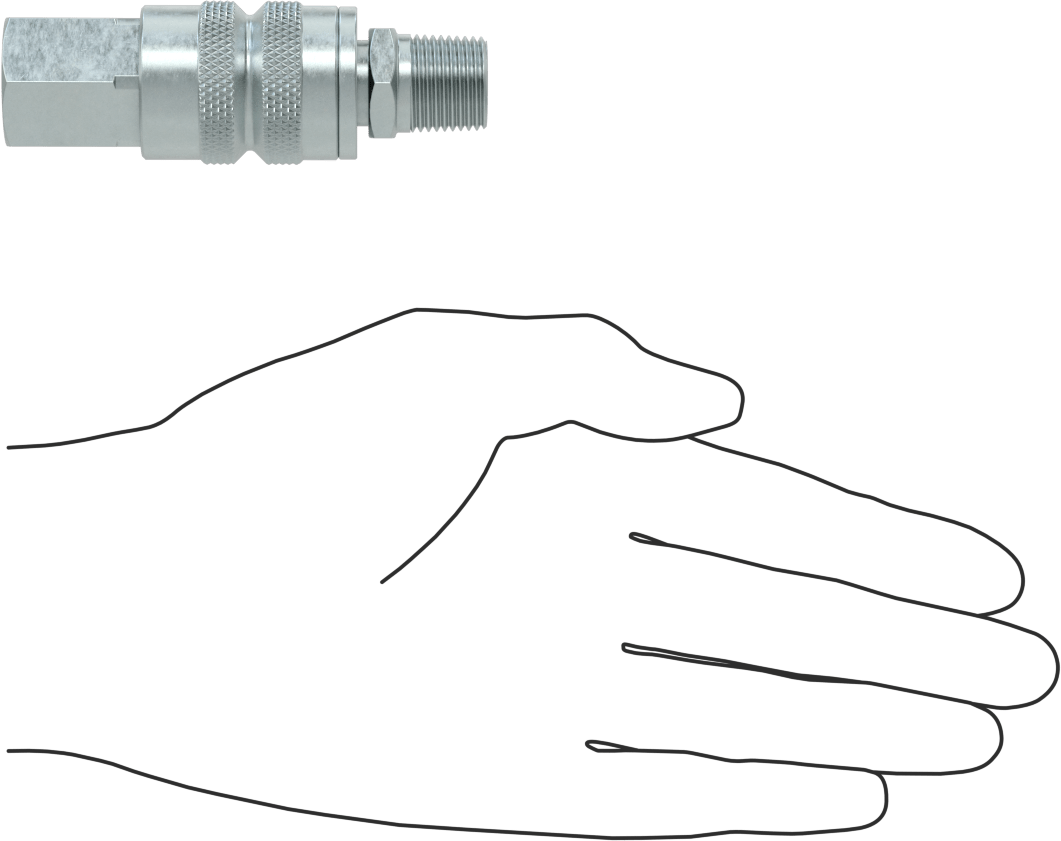

Hava için Endüstriyel Hızlı Bağlantı Kesme Plugi ve Manşon Kilitli Priz Seti, Çinko Kaplı Çelik
3/8 NPTF Erkek Plug x Dişi Soket
| Birlikte Kullanım | Hava |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Fiş ve Priz Seti |
| Yuva Kilitleme Tipi | Manşon Kilidi |
| Akış Kontrolü | |
| Tapa | Açık |
| Dudak | Kapatma Özelliği ile |
| Boru Bağlantısı (Tapa) | |
| Bağlantı Stili | Dişli |
| Cins | Erkek |
| Boru Çapı | |
| Tapa | 3/8 |
| Dudak | 3/8 |
| Diş Tipi | NPTF |
| Hortum Bağlantısı (Erkek) | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Kesme Şekli | Endüstriyel |
| Cins | Erkek |
| Bağlantı Boyutu | 3/8 |
| Tapa Ucu | |
| Uzunluk | 5/16"0.79 cm |
| Çap | 7/16"1.11 cm |
| Hortum Bağlantısı (Dişi) | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Kesme Şekli | Endüstriyel |
| Cins | Dişi |
| Dikey Kalıp Ucu için | |
| Uzunluk | 5/16"0.79 cm |
| Çap | 7/16"1.11 cm |
| Boru Bağlantısı (Soket) | |
| Bağlantı Stili | Dişli |
| Cins | Dişi |
| Fiş Malzemesi | Çinko Kaplı Çelik |
| Yuva Malzemesi | Çinko Kaplı Çelik |
| Manşon Malzemesi | Çinko Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 300 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40° ila 225° F |
| Tıkaç Uzunluğu | 1 7/8"4.76 cm |
| Yuva Uzunluğu | 2 13/32"6.11 cm |
| Karşılanan Teknik Özellikler | ISO 6150/B |
| RoHS | RoHS 3 (2015/863/EU) istisnalar 6(a)-I ve 6(c) ile uyumlu - Çelik ve bakır alaşımında alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0080 |
| ECCN | EAR99 |
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir erkek parça ve bir dişi parçadan oluşur (her ikisi de ayrı ayrı veya set halinde satılır). Bir hatta sık sık erişim gerekiyorsa bunları kullanın. Bunlar endüstriyel değiştirilebilir bağlantı parçaları olarak da bilinir. Tüm Endüstriyel fişler, boru boyutu veya dikenli hortum iç çapından bağımsız olarak, aynı bağlantı boyutu olan tüm Endüstriyel soketlerle uyumludur.
Çelik, diğer metallerden daha sağlam ve dayanıklıdır. Çinko kaplı çelik, orta derecede korozyon direncine sahiptir ve öncelikle kuru ortamlarda kullanılmalıdır. NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
Not: Doğru uyumu sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun.
Fişler, nipel olarak da bilinir.
Dişli uçlu soketler, bağlantı parçası ayrıldığında akışı durduran bir kapatma vanasına sahiptir; böylece hattan hava sızıntısı olmaz.
Manşon kilitli soketler, soket üzerindeki manşonu geriye kaydırıp fişi taktıktan sonra manşonu serbest bırakarak bağlanır. Bağlantıyı kesmek için manşonu geri kaydırın ve fişi çekip çıkarın.
