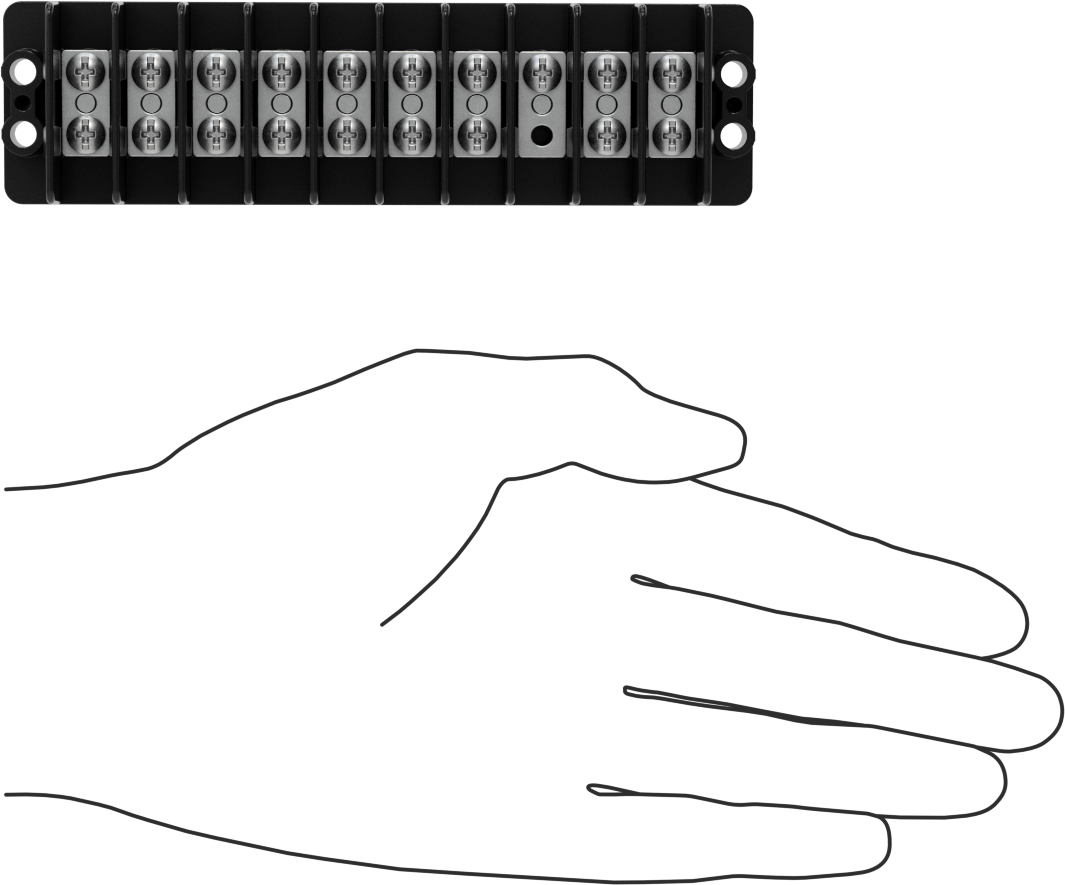

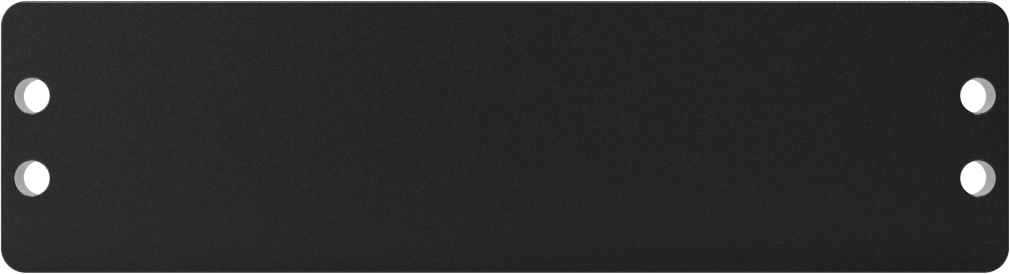

600V AC/600V DC Terminal Bloğu
On adet 20A Devre, 7/16" (1.11 cm) Merkezden Merkeze
| Gerilim | 600V AC/600V DC |
| Devre Başına Akım | 20 amp |
| Devre Sayısı | 10 |
| Tel Kalınlığı (Ga.) İçin | 22 ila 12 |
| Tel Bağlantısı | Vida Terminali |
| Terminal Boyutu | No. 6 |
| Terminal Merkezden Merkeze Mesafesi | 7/16"1.11 cm |
| Uzunluk | 5 1/8"13.02 cm |
| Genişlik | 1 3/8"3.49 cm |
| Yükseklik | 3/4"1.90 cm |
| Minimum Sıcaklık | -40°C |
| Maksimum Sıcaklık | 125°C |
| Renk | Siyah |
| Montaj Delikleri | |
| Çap | 0.18"0.46 cm |
| Adet | 4 |
| Merkezden Merkeze Uzunluk | 4.81"12.22 cm |
| Merkezden Merkeze Genişlik | 0.42"1.07 cm |
| Sertifikasyon | CE İşareti, CSA Certified, UL Onaylı Bileşen |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Konumu | Yüzey |
| Menşe Ülke | Meksika |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853690.8085 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
| İlgili Ürünler | Kapaklar |
| İşaret Kalemleri |

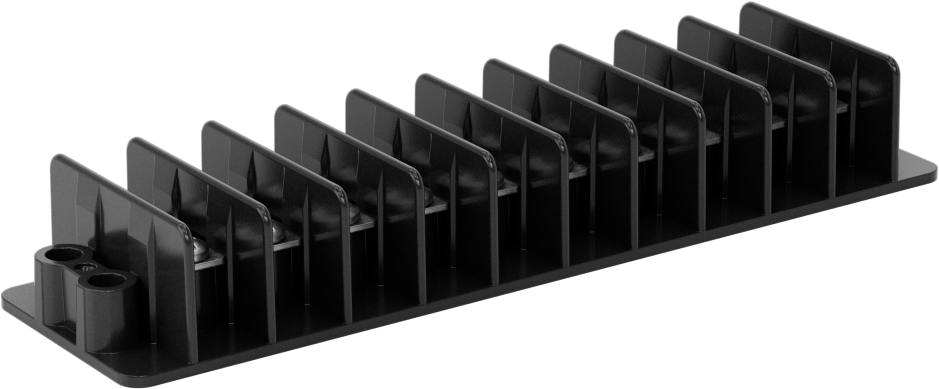

Bariyer terminal şeritleri olarak da bilinen bu bloklar, canlı kabloları ayırmak ve kurulumunuzu düzenli tutmak için bölücülere sahiptir. Bunları kontrol panellerine, muhafazalara ve ekipmanlara doğrudan monte edin.
Vida veya saplama bağlantısı, teli sıkıca tutar. Sıyırılmış teli doğrudan takabilir veya bağlantı elemanının neden olabileceği hasarı önlemek için bir terminal takabilirsiniz. Halka, çatal ve kanca terminalleri şaftın etrafına oturur ve yüksek titreşimli kurulumlarda bile sıkıca tutunur. Pim terminalleri, bıçak terminalleri ve tel halkaları, vida veya saplama ile sabitlenmesi daha kolaydır. Ancak, titreşim veya çekme durumunda diğer terminaller kadar sabit kalmazlar.
Kapaklar — Canlı bir kabloyla kazara temas etmeyi önlemek için terminal bloğunun üstüne takın. Bu kapaklar, blok ile montaj vidaları arasına oturan montaj klipsleri içerir.
İşaretleyiciler—Terminal bloğu bağlantılarınızı bir bakışta tanımlayabilmeniz için etiketleyin. Bu işaretleyiciler terminal bloğunun altından dışarı uzanır.
