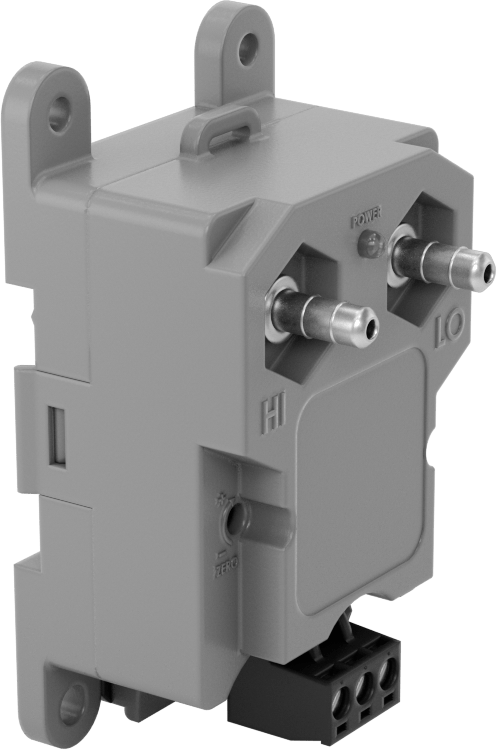

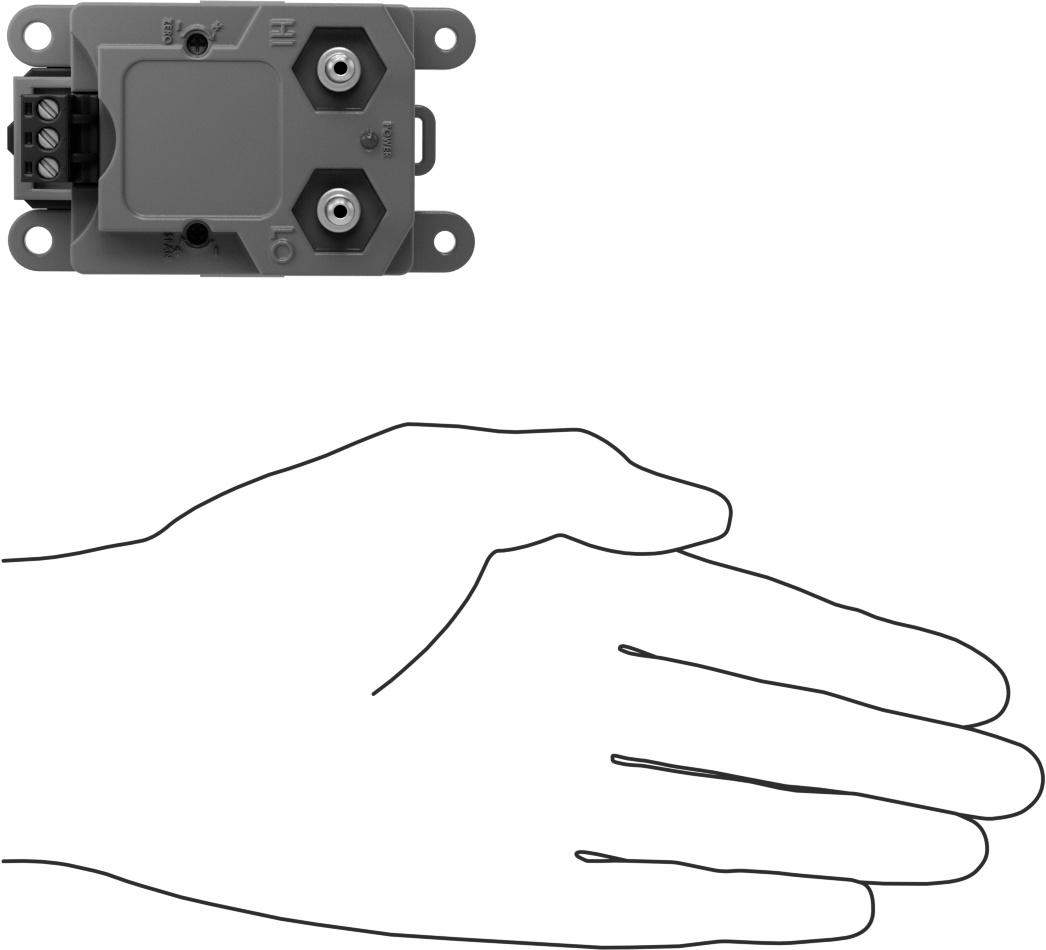

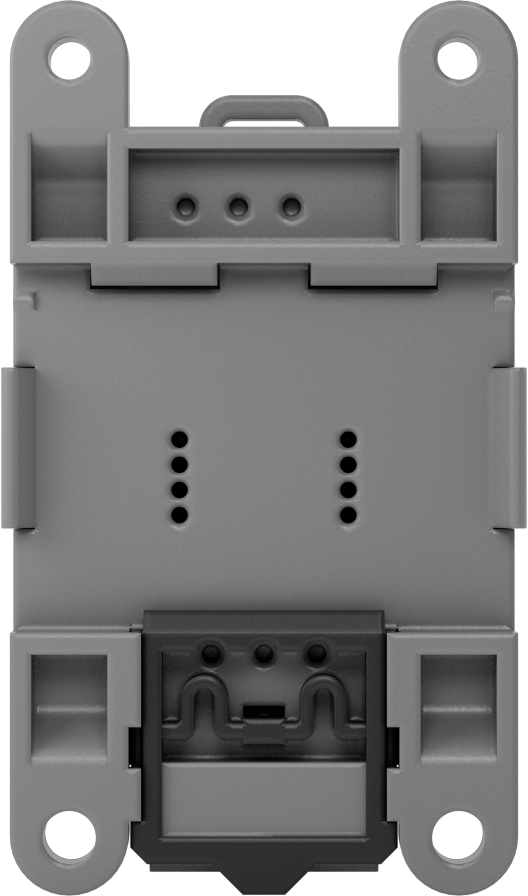

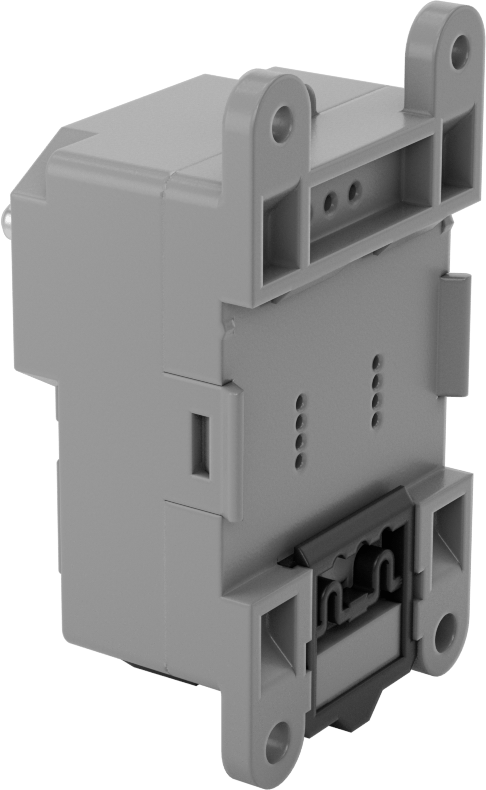

Hava için Diferansiyel Basınç Transmitteri
4-20 mA Çıkış Sinyali, -1 ila 1 inç H2O
| Gövde Malzemesi | ABS |
| Tel Bağlantısı | Vida Terminali |
| Montaj Konumu | DIN Rail/Surface |
| Basınç Farkı | -1 in. H₂O ila 1 in. H₂O |
| Maksimum Giriş Basıncı | 415 in. H₂O |
| Giriş Gerilimi | 12V DC ila 36V DC |
| Kare Tırnak Boyutu için | 1/8"0.32 cm |
| DIN Rayı Yüksekliği için | 35 mm |
| Tel Sayısı İçin | 2 |
| Montaj Donanımı Dahil | Hayır |
| Montaj Delikleri | |
| Üst Çap (Adet) | 3/16"0.48 cm |
| Alt Çapı (Adet) | 5/32"0.40 cm |
| Yükseklik | 3 5/16"8.41 cm |
| Genişlik | 1 7/8"4.76 cm |
| Sertifikasyon | CE İşareti |
| Muhafaza Derecesi | NEMA 1 |
| Kare Tırnak Boyutu için | Hava |
| Hassasiyet | ±0,8% |
| Bağlantı | |
| Boru | Erkek |
| Bağlantı Elemanı | Dişli |
| Malzeme | Pirinç |
| Sıcaklık Aralığı | 0° F ila 160° F |
| Bağlanır | Boru |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Aşındırıcı |
| Ölçü Birimi | Su İnçleri |
| Ölçüler | Diferansiyel Basınç |
| Çıkış Akımı | 4 mA ila 20 mA |
| Tepki Süresi | 0.25 sec. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 902620.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Bu transmiterler ile iki giriş arasındaki hava basıncı farkını uzaktan izleyin. Dönüştürücüler olarak da bilinen bu cihazlar, basıncı uzaktan ekranlar, programlanabilir mantık denetleyicileri ve motor hız kontrol cihazları gibi alıcı cihazlar tarafından yorumlanan bir elektrik sinyaline dönüştürür. Bu vericiler genellikle bir filtrenin tıkandığını belirtmek veya fırınlarda, kurutucularda ve HVAC sistemlerinde belirli bir hava basıncını korumanıza yardımcı olmak için kullanılır. Ek braketlere gerek kalmadan doğrudan DIN rayına veya düz bir yüzeye monte edilirler. CE işaretli olup, tümü Avrupa güvenlik standartlarını karşılar. Bu vericiler, iç mekan kullanımı için NEMA 1 sınıfındadır.
Havalandırma kanallarındaki basıncı ölçerken, bunları bir statik basınç probuyla birlikte kullanın.
Alıcı cihazınızın vericiden gelen sinyali yorumlayabilmesi için, vericinin diferansiyel basınç aralığı ve çıkış sinyali için kalibre etmeniz gerekecektir. Diferansiyel basınç arttıkça, vericiden gelen çıkış sinyali de artacaktır. Vericiler, yalnızca nominal basınç aralığı içinde doğru okumalar sağlar. Bunları iki kablo kullanarak bağlayın. Aynı kablo, alıcıya sinyal göndermek ve vericiye güç sağlamak için kullanılır. Akım, uzun mesafelerde sinyal kaybına uğramaz ve diğer cihazlardan gelen elektriksel parazitlerden etkilenmez.
