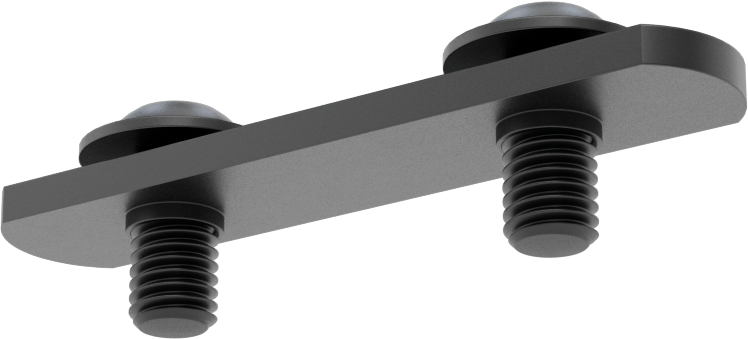

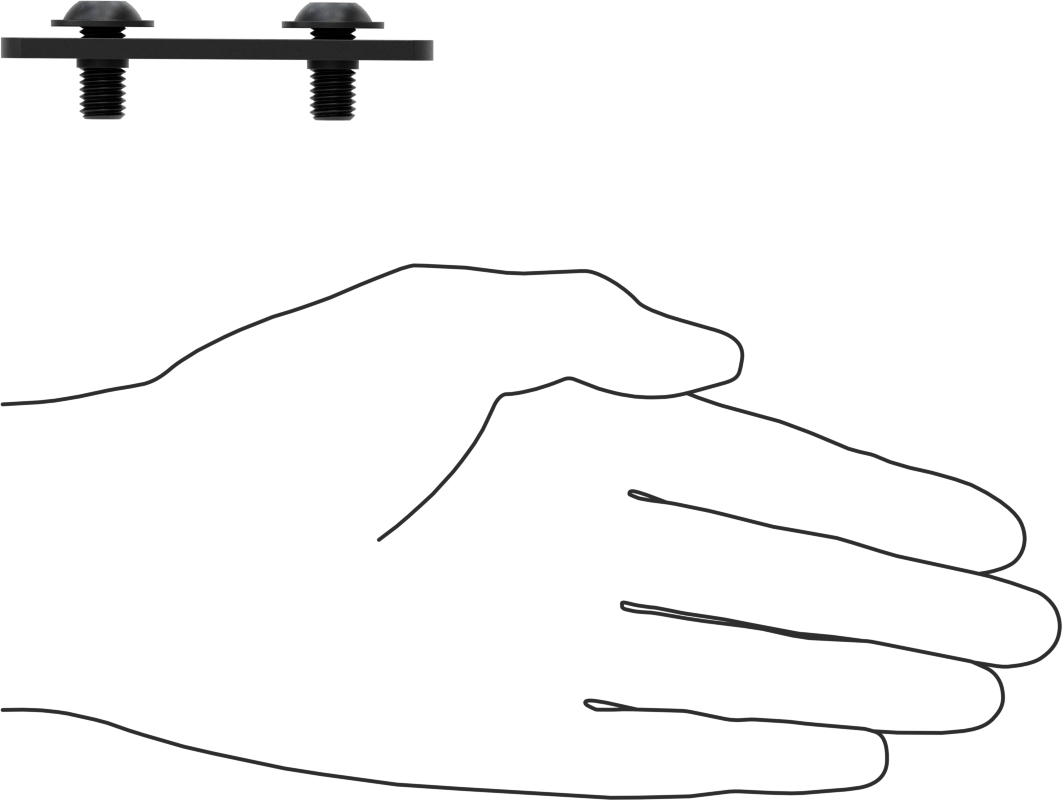

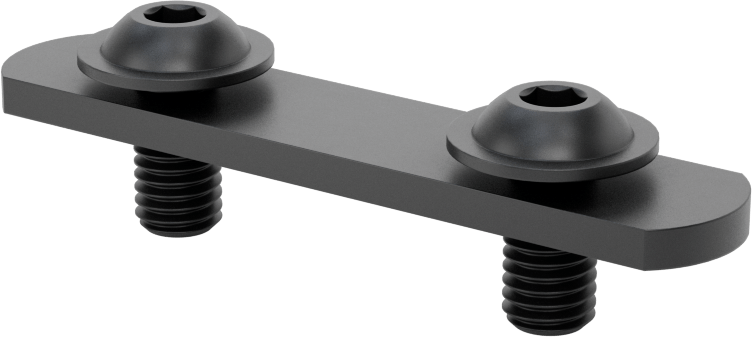

T-Yivli Çerçeve, Çift Somun ve M8 Flanşlı Düğme Başlı
1,5 inç ve 40 mm Ray
| Çerçeve Tipi | T-Yuvası |
| T-Yuvası Çerçeveleme Bileşeni | Bağlantı Elemanı |
| Bağlantı Elemanı Tipi | Vida ve Somun Seti |
| Somun Stili | Çift |
| Bağlantı Elemanı Başlığı Şekli | Flanşlı Düğme |
| Ray Yüksekliği | |
| Tekli | 1 1/2", 40mm |
| Çift ve Dörtlü | 3", 80mm |
| Üçlü | 4 1/2", 120mm |
| Montaj | |
| Delik Konumu | Ofset |
| Bağlantı Elemanı Montaj Tipi | End Feed |
| Bağlantı Elemanı Diş Boyutu | M8 |
| Bağlantı Elemanı Diş Uzunluğu | 16mm |
| Bağlantı Elemanı Tahrik Şekli | Altıgen |
| Vida | |
| Renk | Siyah |
| Malzeme | Çinko Kaplı Çelik |
| Somun | |
| Renk | Siyah |
| Malzeme | Çinko Kaplı Çelik |
| Kalınlık | 0.197"0.50 cm |
| Ölçü Birimleri | Inch, Metrik |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 731815.9000 |
| ECCN | EAR99 |
Vida ve somun setleri veya somunlar, braketleri ve diğer aksesuarları raylara sabitler.
Uç beslemeli bağlantı elemanları, bileşenleri takmak için rayın ucuna kaydırılır. Rayla temas eden yüzey alanı daha fazla olduğu için, geçmeli bağlantı elemanlarına göre daha güçlü bağlantılar oluştururlar.
Flanşlı düğme başlı vidalar, standart düğme başlı bağlantı elemanlarından daha geniş bir başlığa sahiptir, bu nedenle geniş montaj delikleri için pul kullanmanıza gerek yoktur.
Birden fazla deliği olan braketleri takmak için çift ve üçlü somunlar kullanın. Her delik için tek bir somun ve vida kullanma ihtiyacını ortadan kaldırırlar.
Ofset somunların bir ucuna yakın bir montaj deliği vardır, böylece bunları köşelerin ve ray uçlarının yanına monte edebilirsiniz.
