T-Yivli Çerçeve
M6 Saplamalı Damla Tipi Çekiç Somunu, 30 mm Yüksek Ray için
| Çerçeve Tipi | T-Yuvası |
| T-Yuvası Çerçeveleme Bileşeni | Bağlantı Elemanı |
| Bağlantı Elemanı Tipi | Vida ve Somun Seti |
| Somun Stili | Saplı Çekiç |
| Ray Yüksekliği | |
| Tekli | 30mm |
| Çift ve Dörtlü | 60mm |
| Montaj | |
| Bağlantı Elemanı Diş Boyutu | M6 |
| Bağlantı Elemanı Diş Uzunluğu | 22mm |
| Bağlantı Elemanı Tahrik Şekli | Dış Altıgen |
| Bağlantı Elemanı Montaj Tipi | Drop In |
| Vida | |
| Renk | Gümüş |
| Malzeme | Çinko Kaplı Çelik |
| Somun | |
| Renk | Gümüş |
| Malzeme | Çinko Kaplı Çelik |
| Kalınlık | 0.303"0.77 cm |
| Güvenlik Özellikleri | Statik Kontrol |
| Elektriksel Özellikler | Statik Elektrik Giderici |
| Yüzey Direnci | 108 ohms |
| Karşılanan Teknik Özellikler | IEC 61340-5-1 |
| Ölçü Birimleri | Metrik |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 731815.2000 |
| ECCN | EAR99 |
Vida ve somun setleri veya somunlar, braketleri ve diğer aksesuarları raylara sabitler.
Tak-çıkar bağlantı elemanları, bileşenleri takmak için T-yuvasına doğrudan oturur — mevcut yapınızı sökmenize gerek yoktur. Ancak, ray ile temas eden yüzey alanı daha az olduğu için uç beslemeli bağlantı elemanlarına göre daha az güvenli bağlantılar oluştururlar.
Çekiç somunları yuvaya yerleştirilir ve vida sıkıldığında yerine oturur.
Saplamalı somunlar, lokma anahtarı ile yerine sıkılabilir. Saplamanın ucundaki çizgi raya dik olduğunda, somun doğru şekilde yerine oturmuştur.

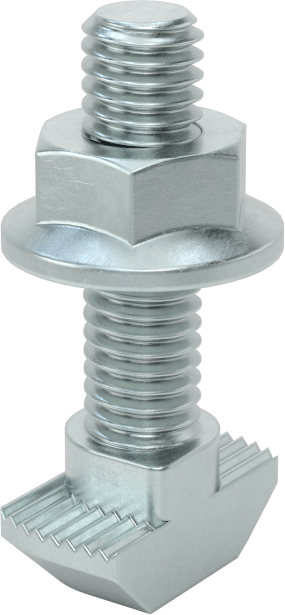

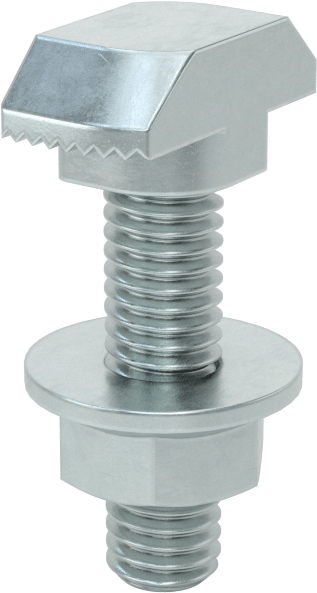

Statik kontrol somunları, rayın anotlanmış kaplamasını delen tırtıklara sahiptir; bu da hassas elektronik ekipmanı korumak için statik yükleri dağıtır.
