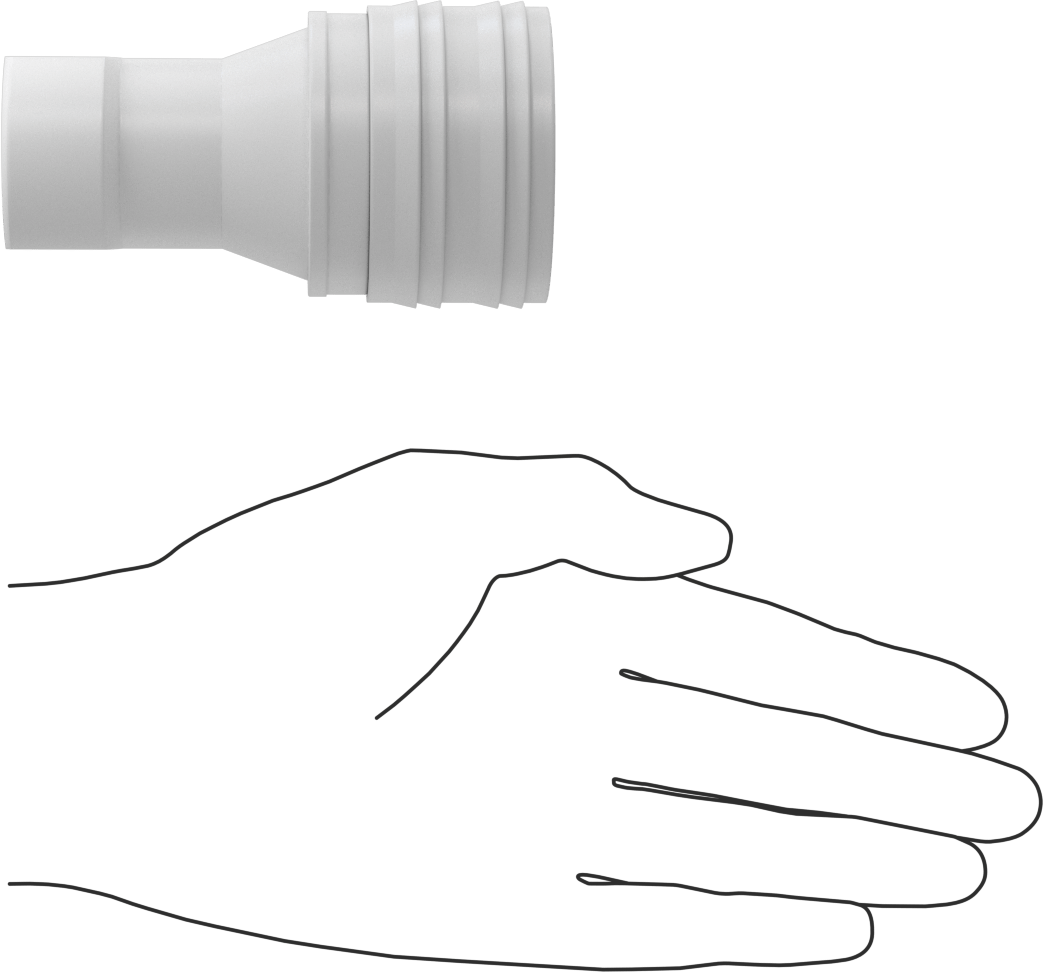

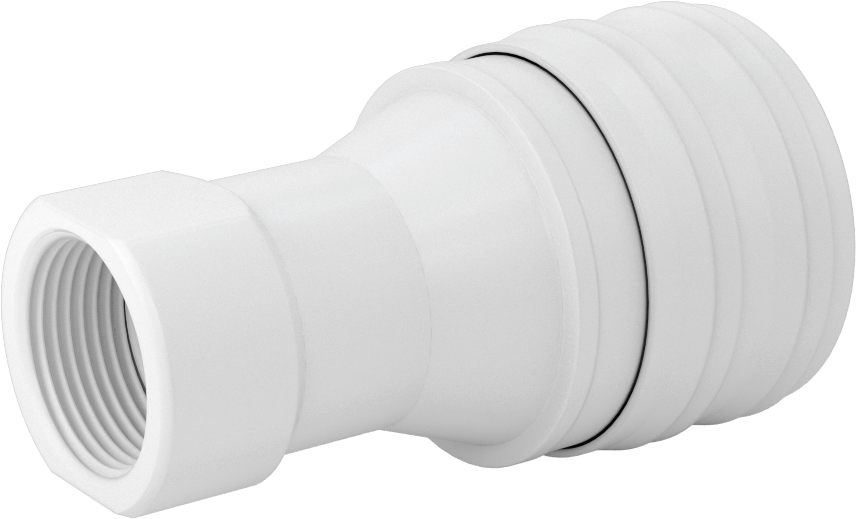

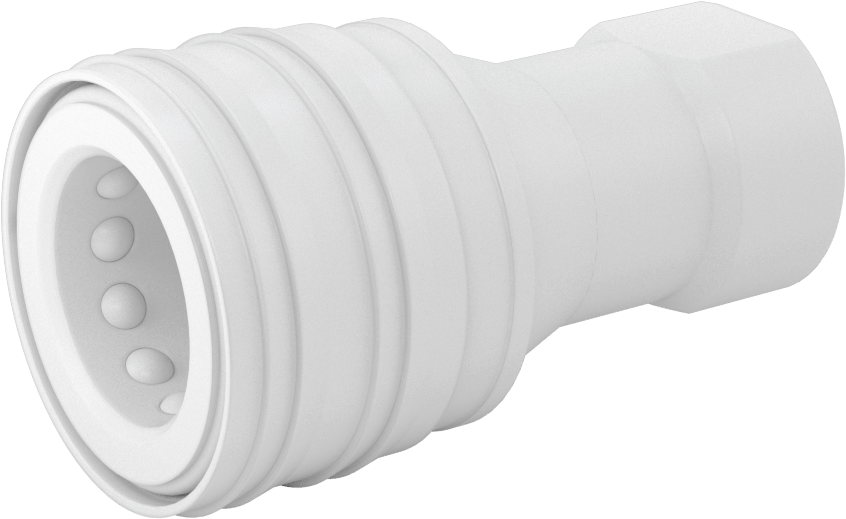

Uluslararası Standart ISO B Hortum Bağlantısı, Boyut 3/4, Soket
3/4 NPT Dişi, Yiyecek ve İçecek için
| Kare Tırnak Boyutu için | Gıda, İçecek |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Manşon Kilidi |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Ayırma Dişi × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Uluslararası Standart ISO Serisi B |
| Bağlantı Boyutu | 3/4 |
| Dikey Kalıp Ucu için | |
| Uzunluk | 3/4"1.90 cm |
| Çap | 1 1/4"3.17 cm |
| Boru Çapı | 3/41.90 cm |
| Diş Tipi | NPT |
| Malzeme | Asetal Plastik |
| Renk | Beyaz |
| Manşon Malzemesi | Asetal Plastik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 145 psi @ 72° F |
| Maksimum Vakum | 28 inç Hg @ 72° F |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | 0° ila 195° F |
| Uzunluk | 3 49/64"9.56 cm |
| Uyumlu Olduğu | ISO 7241-1 Serisi B, Parker 60 |
| Karşılanan Teknik Özellikler | FDA Uyumlu 21 CFR 177.2470, ISO 7241-1 Serisi B |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848180.5090 |
| ECCN | EAR99 |

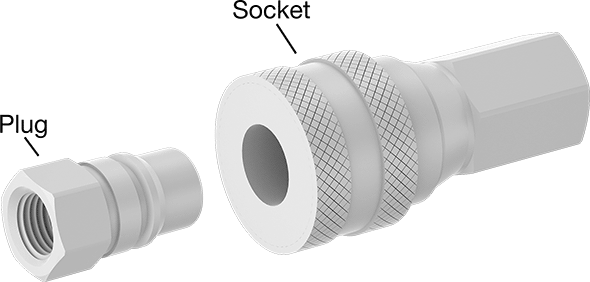

Bağlantı elemanları FDA standartlarına uygundur; bu nedenle gıda ve içecek uygulamaları için uygundur ve ürüne tat veya koku aktarmaz. Tam bir kaplin, hızlı bir şekilde bağlanıp ayrılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hattına sık sık erişmen gerekiyorsa bunları kullan. Tüm Uluslararası Standart ISO B hızlı bağlantı fişleri, boru boyutundan bağımsız olarak aynı kaplin boyutundaki herhangi bir Uluslararası Standart ISO B hızlı bağlantı soketiyle uyumludur. ISO 7241-1 Seri B ve Parker 60 kaplinlerle uyumludur. Çift kapatma bağlantı elemanları olarak da bilinen fiş ve soket, bağlantı elemanı ayrıldığında akışı durduran bir kapatma vanasına sahiptir, böylece hattan ürün sızıntısı olmaz. Fişler ve soketler, mükemmel korozyon ve nem direnci için asetal malzemeden üretilmiştir, bu sayede yüksek nemli ortamlarda bile su emmez ve mukavemetini kaybetmez.
Soketler, manşon kilitli tiptedir. Bağlamak için, soket üzerindeki manşonu geriye kaydırın, fişi takın ve manşonu bırakın. Bağlantıyı kesmek için manşonu geri kaydırın ve fişi çekip çıkarın.
Not: Doğru oturmasını sağlamak için, fiş ve yuvanın aynı bağlantı boyutuna sahip olduğundan emin olun. Basınç değerleri, statik (sabit) basınç koşullarını yansıtır.
