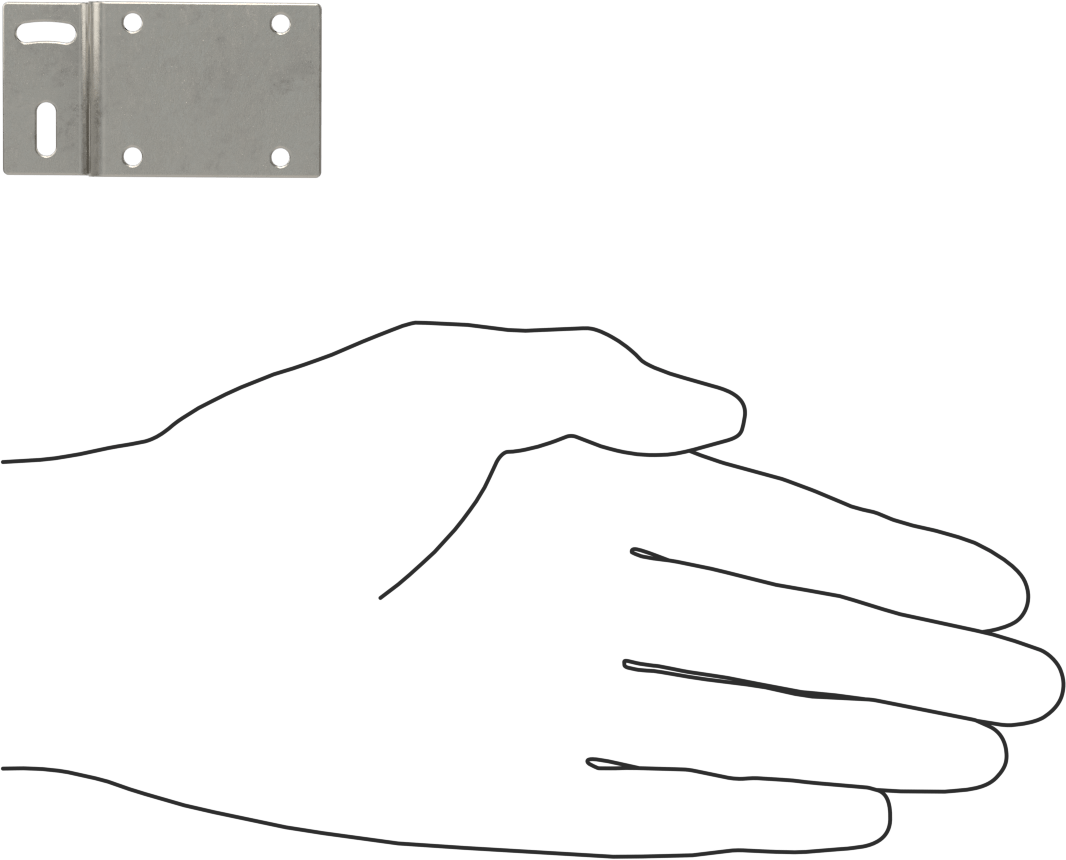

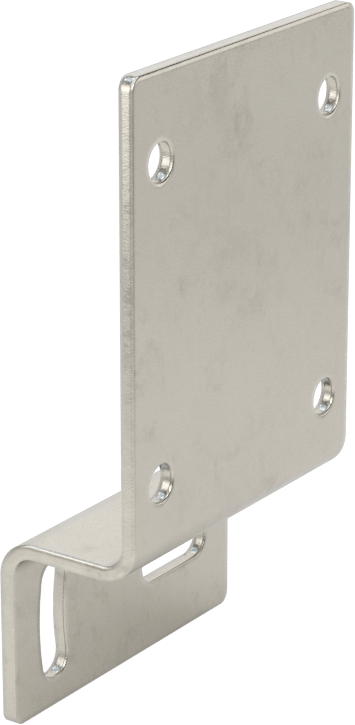

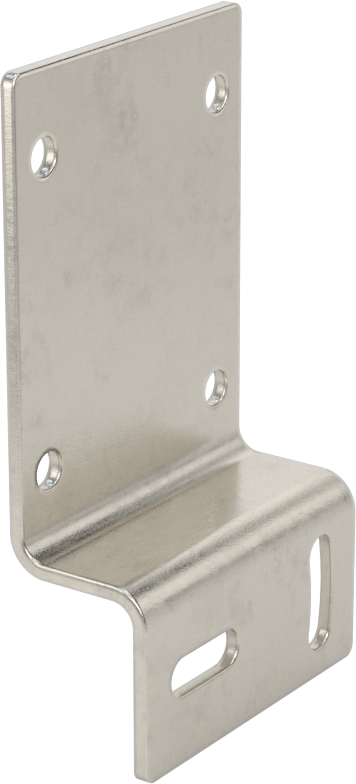

Sensör ve Anahtar Montaj Braketi, Düz/Dikdörtgen Gövde için
304 Paslanmaz Çelik, 30 mm x 40 mm
₺3.048 Adet
55205K202
1'li paket
| Stil | 13 |
| Sensör/Anahtar Gövde Şekli için | Düz, Dikdörtgen |
| Malzeme | 304 Paslanmaz Çelik |
| Görünüm | Mat |
| Uzunluk, mm | |
| (A) | 30 |
| (C) | 40 |
| Kalınlık | 1.2 mm |
| Ofset | 13 mm |
| Montaj Türü | Vida Takma |
| Sensör/Anahtar Montajı | |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Delik Sayısı | 4 |
| Vida Boyutu | M3 |
| Yüzey Montajı | |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Yuva Sayısı | 2 |
| Vida Boyutu | M3 |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 830250.0000 |
| ECCN | EAR99 |
Yakınlık, fotoelektrik ve ışık demeti sensörlerini ve anahtarlarını konumlandırın.
