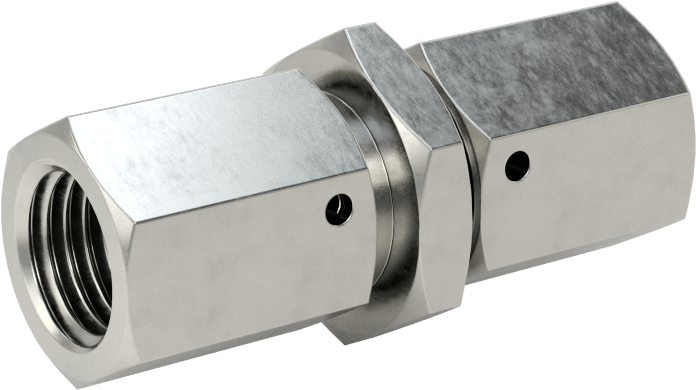

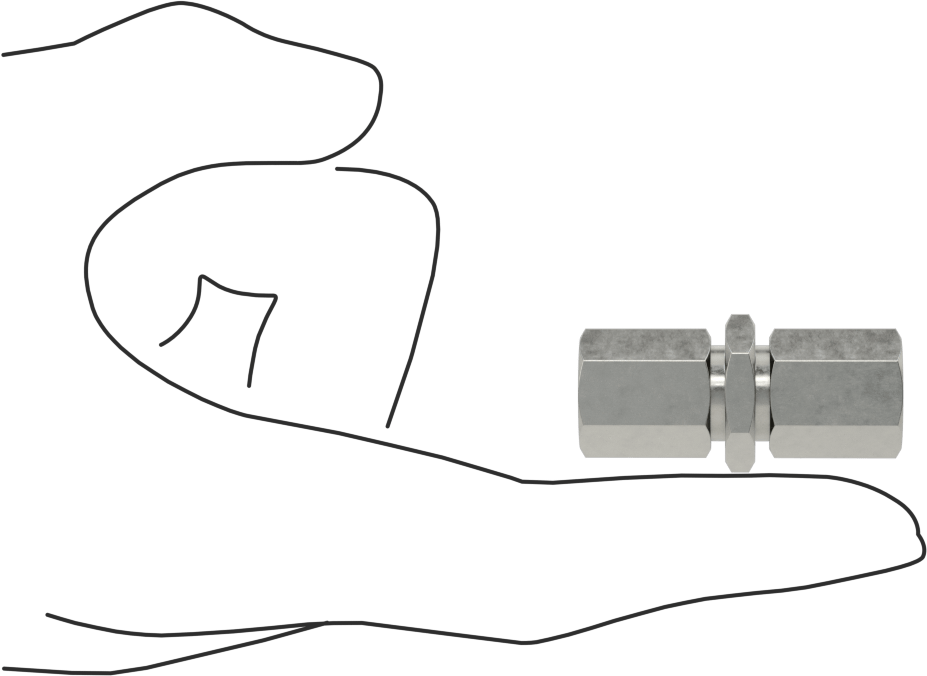

Hassas AN 37 Derece Genişletilmiş Bağlantı Parçası, Döner Başlıklı Düz Konektör
1/4" (0.64 cm) Dış Çap Paslanmaz Çelik Boru için
| Şekil | Düz |
| Tip | Konektör |
| Döner Tipi | Sıkılana Kadar Döner |
| Kare Tırnak Boyutu için | Hava, Kesme Yağı, Akaryakıt, Hidrolik Sıvı, Mineral Yağ, Su |
| Boru Bağlantısı | |
| Bağlantı Stili | 37° Genişletilmiş |
| Genişletilmiş Bağlantı Tipi | İç |
| Cins | Dişi |
| Diş Tipi | UNJ/UNJF (JIC) |
| Diş Uyumu | Sınıf 3B |
| Diş Boyutu | 7/16"-201.11 cm |
| Dash Boyutu | 04 |
| Kare Boru İç Genişliği için | 1/4"0.64 cm |
| Malzeme | 316 Paslanmaz Çelik |
| Maksimum Basınç | 3,000 psi @ 72° F |
| Sıcaklık Aralığı | -320° ila 1200° F |
| Uzunluk | 1 39/64"4.09 cm |
| Kare Şaft Boyutu için | 304 Paslanmaz Çelik, 316 Paslanmaz Çelik |
| Yığın Yönü için | Dikişsiz |
| Karşılanan Teknik Özellikler | ASTM A380, SAE AS4841, SAE AS9104/1, SAE AS9100D |
| RoHS | Uygun Değil |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 730729.0000 |
| ECCN | 2B999 |
Bu bağlantı parçalarının boru ucundaki dişler Sınıf 3A veya 3B'dir ve diğer 37° konik bağlantı parçalarına göre daha sıkı toleranslara sahiptir. Tam AS (eski adıyla AN) spesifikasyonlarına göre üretilmişlerdir ve 37°'ye konikleştirilmiş borularda sıkı bir metal-metal sızdırmazlık sağlarlar. Bağlantı parçaları, her boru ucu için bir somun ve bir manşon (halka) gerektirir. Somunlar ve manşonlar ayrı olarak satılır.
316 paslanmaz çelik bağlantı parçaları mükemmel korozyon direncine sahiptir.
Sıkılana kadar dönebilen bağlantı parçaları, kolay kurulum için 360° dönebilen yerleşik bir somuna sahiptir.
Dişli boru uçlu bağlantı parçaları, başka bir bağlantı parçasının erkek boru ucu ile birleşen iç konikliğe sahiptir.
