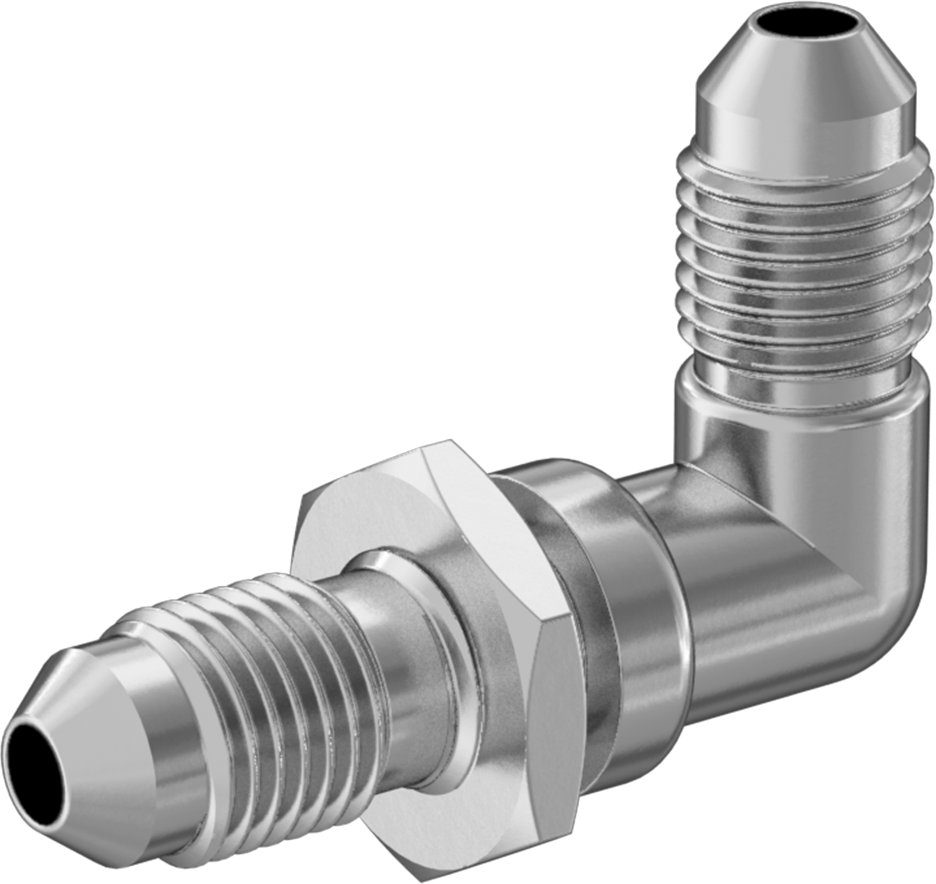

Hassas AN 37 Derece Genişletilmiş Bağlantı Parçası
1/4" (0.64 cm) Dış Çaplı Boru için 316 Paslanmaz Çelik Duvar Geçişli 90 Derece Dirsek
| Şekil | 90° Dirsek |
| Tip | Konektör |
| Kare Tırnak Boyutu için | Hava, Kesme Yağı, Akaryakıt, Hidrolik Sıvı, Mineral Yağ, Su |
| Boru Bağlantısı | |
| Bağlantı Stili | 37° Genişletilmiş |
| Genişletilmiş Bağlantı Tipi | Standart |
| Cins | Erkek |
| Diş Tipi | UNJ/UNJF (JIC) |
| Diş Uyumu | Sınıf 3A |
| Diş Boyutu | 7/16"-201.11 cm |
| Dash Boyutu | 04 |
| Kare Boru İç Genişliği için | 1/4"0.64 cm |
| Malzeme | 316 Paslanmaz Çelik |
| Maksimum Basınç | 3,000 psi @ 72° F |
| Sıcaklık Aralığı | -320° ila 1200° F |
| Kare Şaft Boyutu için | 304 Paslanmaz Çelik, 316 Paslanmaz Çelik |
| Yığın Yönü için | Dikişsiz |
| Montaj Türü | Duvar delme |
| Delik Çapı İçin | 7/16"1.11 cm |
| Maksimum Duvar Kalınlığı için | 3/32"0.24 cm |
| Karşılanan Teknik Özellikler | AN833-4K, ASTM A380, SAE AS4841 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 730729.0000 |
| ECCN | 2B999 |
Bu bağlantı parçalarının boru ucundaki dişler Sınıf 3A veya 3B'dir ve diğer 37° konik bağlantı parçalarına göre daha sıkı toleranslara sahiptir. Tam AS (eski adıyla AN) spesifikasyonlarına göre üretilmişlerdir ve 37°'ye konikleştirilmiş borularda sıkı bir metal-metal sızdırmazlık sağlarlar. Bağlantı parçaları, her boru ucu için bir somun ve bir manşon (halka) gerektirir. Somunlar ve manşonlar ayrı olarak satılır.
316 paslanmaz çelik bağlantı parçaları mükemmel korozyon direncine sahiptir.
Duvardan geçen bağlantı parçaları, bölme bağlantıları ve panele monte bağlantı parçaları olarak da bilinir; duvarınızdan veya panelinizden geçerek bir giriş veya çıkış oluştururlar.
