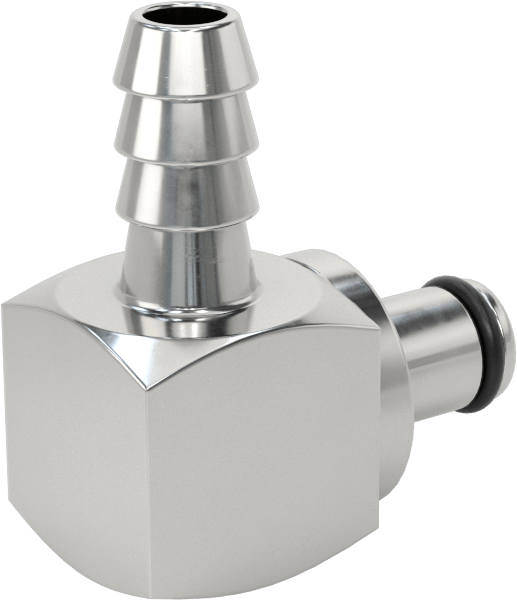

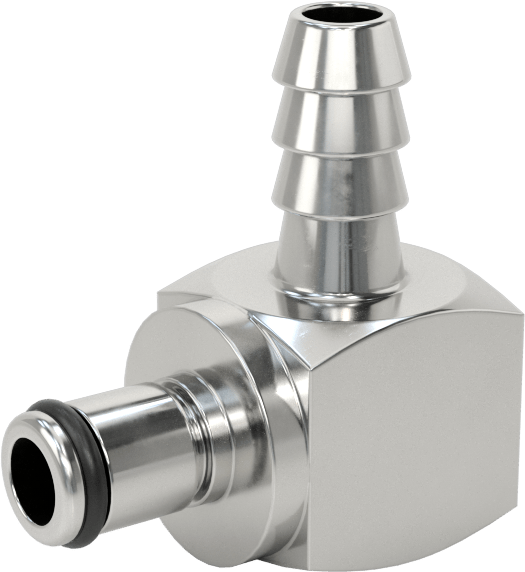

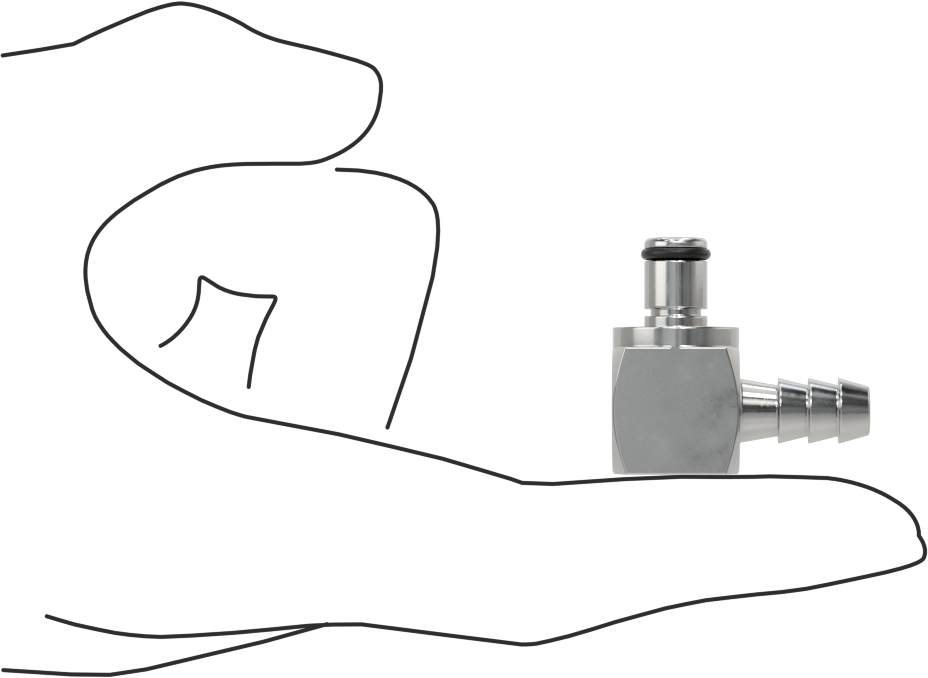

Hava için Yüksek Basınçlı Pirinç Hızlı Bağlantı Kesme Boru Bağlantısı, Açık Akış Dirsek Tapası

1/8 (0.32 cm) Kaplin Boyutu, 1/4" (0.64 cm) Boru İç Çapı için

Teknik Cizim

Şekil	90° Dirsek
Tip	Adaptör
Akış Kontrolü	Açık
Kare Tırnak Boyutu için	Hava
Bağlantı
Hızlı Bağlantı Kesme Bileşeni	Tapa
Cins	Erkek
O-Ring Malzemesi	Buna-N Kauçuk
Kare Tırnak Boyutu için	1/4"0.64 cm
Bağlantı Boyutu	1/8
Fiş Dış Çapı	5/16"0.79 cm
Boru Bağlantısı (Dişli)
Diş Stili	Standart
Dişli Bağlantı Tipi	Kelepçeli
Çivili Uç Sayısı	Çoklu
Cins	Erkek
Malzeme	Krom Kaplama Pirinç
Maksimum Basınç	250 psi @ 72° F
Maksimum Vakum	24 in. Hg @ 72° F
Vakum Değeri	Standart
Sıcaklık Aralığı	-40° ila 180° F
Sterilizasyon Yöntemi	Kimyasallar
Yığın Yönü için
Malzeme	Poliüretan Kauçuk
Sertlik Derecesi	Yumuşak, Sert
Sertlik	Durometer 70A-80A
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Hayır
Schedule B	741220.0000
ECCN	EAR99

Bu krom kaplı pirinç bağlantı parçaları sadece korozyona dayanıklı olmakla kalmaz, aynı zamanda 250 psi'ye kadar basınçlara dayanacak kadar sağlamdır ve vakumla birlikte kullanılabilir. Kavramalar, bir mandalla birleştirilen bir fiş ve bir soketten (ayrı satılır) oluşur, böylece hattınızı sık sık bağlayıp ayırabilirsiniz. Bağlamak için fişi sokete takın; ayırmak için soket üzerindeki mandala basın ve fişi çıkarın.

Açık akış kontrollü tapalar ve soketler, kapatma akış kontrollü olanlara göre daha yüksek akış hızları sağlar. Ayrıca bağlantı noktasında basınç düşüşlerini en aza indirirler. En iyi akış hızları için, açık akışlı bir tapayı açık akışlı bir soketle eşleştirin.

Not: Tam bir bağlantı için, aynı bağlantı boyutuna sahip bir fiş ve bir soket sipariş edin.

Dikenli kaplinler, güvenli bir tutuş için borunuzu veya hortumunuzu sıkıca kavrar.
